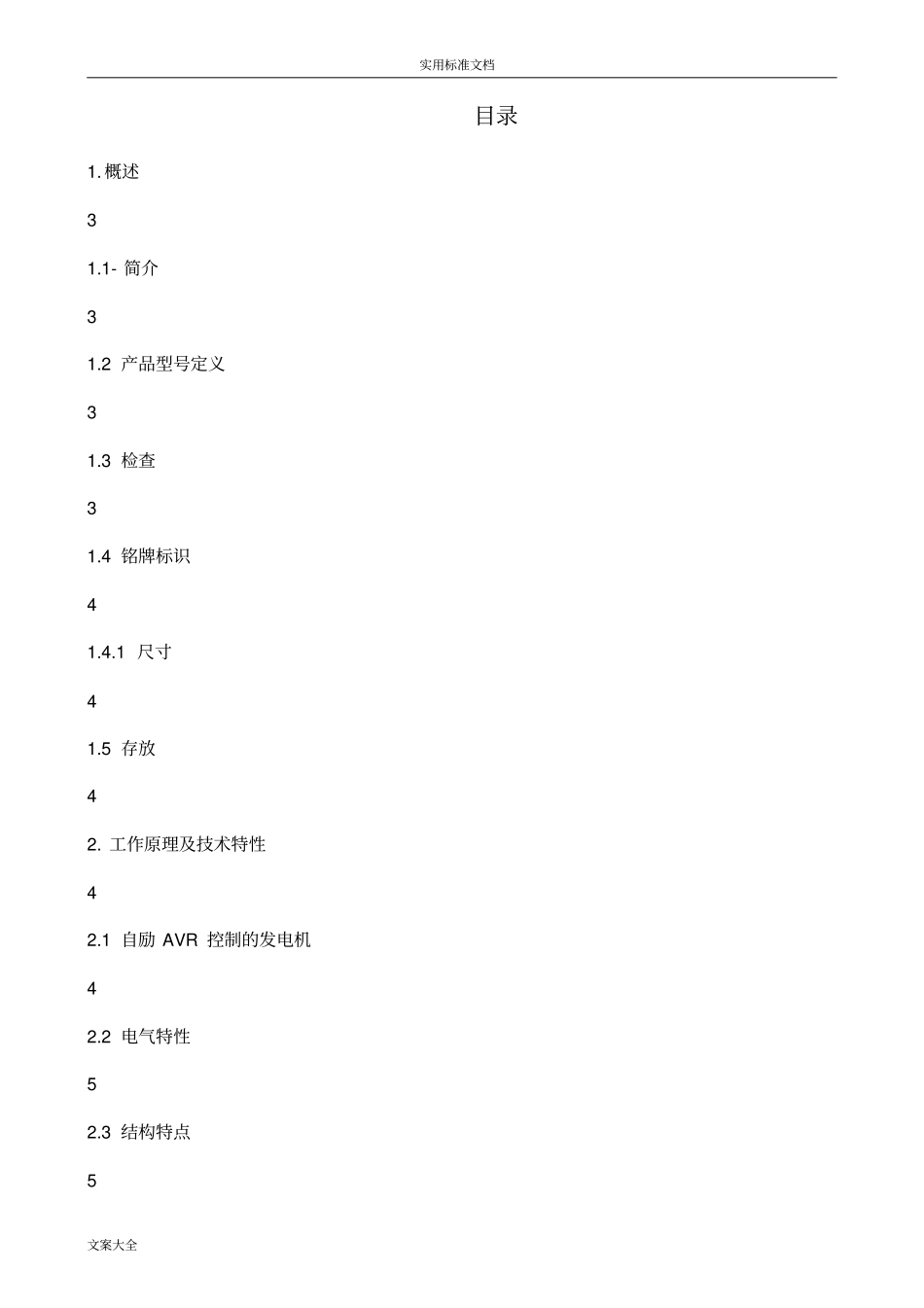

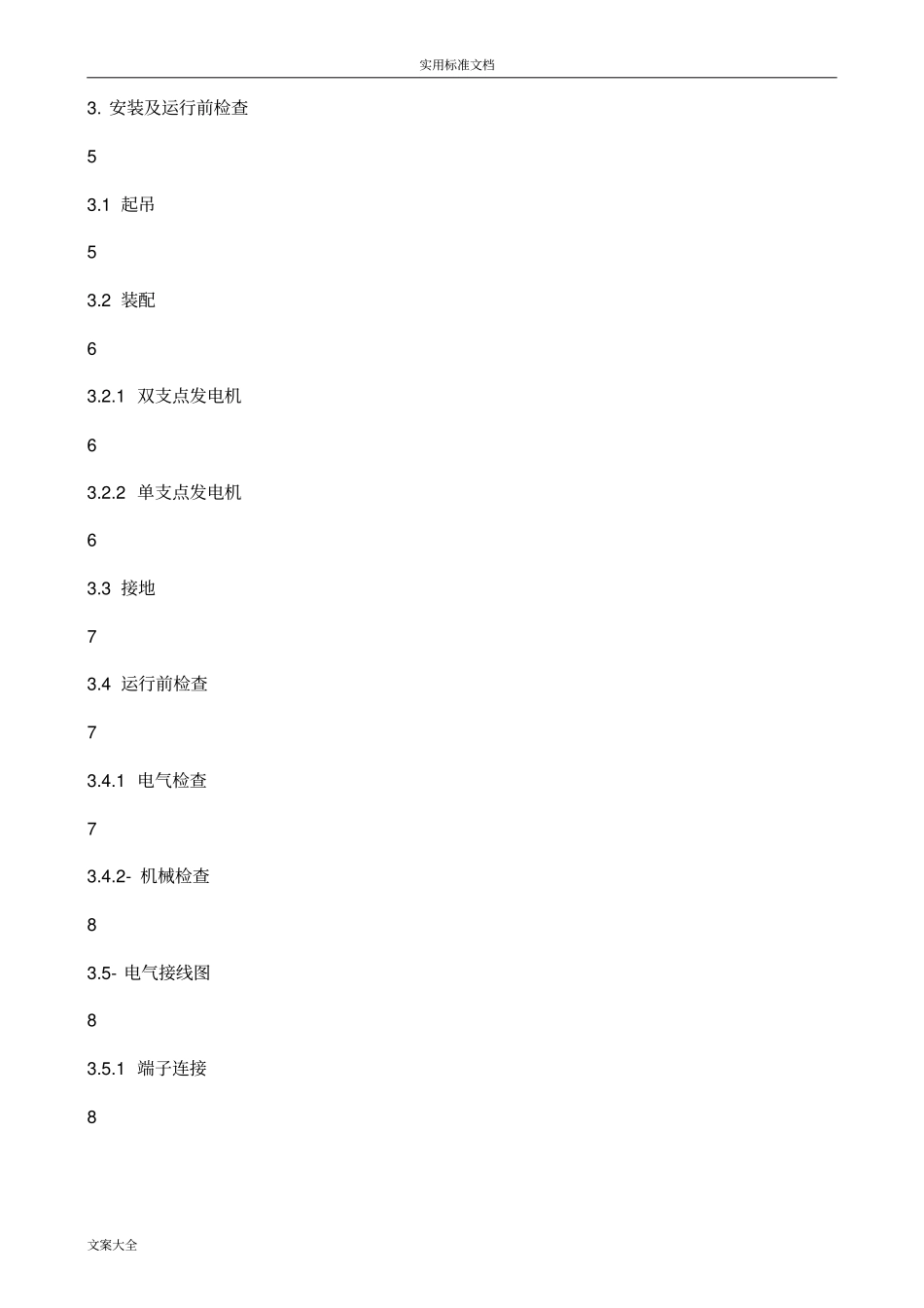

实用标准文档文案大全目录1.概述31.1-简介31.2产品型号定义31.3检查31.4铭牌标识41.4.1尺寸41.5存放42.工作原理及技术特性42.1自励AVR控制的发电机42.2电气特性52.3结构特点5实用标准文档文案大全3.安装及运行前检查53.1起吊53.2装配63.2.1双支点发电机63.2.2单支点发电机63.3接地73.4运行前检查73.4.1电气检查73.4.2-机械检查83.5-电气接线图83.5.1端子连接8实用标准文档文案大全3.5.2接线检查83.5.3AVR的电气检查93.6运行93.7设置93.7.1AVR的设置93.7.2运行调节103.7.3发电机并联运行114.维护保养124.1绕组状况124.2轴承144.3机械故障15实用标准文档文案大全4.4电气故障164.5剩磁电压检查174.6检查发电机绕组和旋转二极管174.7拆卸、重新装配184.7.1所需工具184.7.2单轴承电机更换非驱动端轴承184.7.3双轴承电机更换驱动端轴承184.7.4全部拆散194.7.5重装端盖194.7.6重装转子194.7.7交流发电机保证条件20实用标准文档文案大全１.概述1.1-简介MG系列无刷三相同步发电机(以下简称MG发电机)是MVC发电机技术(上海)有限公司吸收了国内外同类产品的优特点，加以改进提高，并采用计算机方案优化设计和先进的加工工艺、设计制造的高品质发电机。MG发电机为单、双轴承、H级绝缘无刷自励磁，机座采用钢板焊接结构，转子采用整体凸极结构，传动端连接法兰及盘片式联轴器，符合国际S.A.E标准。MG发电机电气性能优良，效率高！符合GB755旋转式机定额与性能实用标准文档文案大全国家标准；国际电工委员会推荐标准IEC60034-1及其它先进工业国相关标准。MG发电机具有合理的通风系统，冷却效果显著。温升裕度大，运行可靠。旋转整流器装拆和接线盒有宽畅的空间，操作维修方便，转子平衡精度高，振动小。电压调节系统精度高，动态性能好，电压波形畸变小，并具有电磁干扰抑制、过励过压保护功能。MG发电机能与各类国产和进口柴油机配套组成固定或移动电站，为工厂、商场、宾馆、大厦、医院、港口、油田、矿井和邮电通讯等各种场合作为动力和照明备用或常用电源使用。1.2-产品型号定义MGA315-200-4S发电机系列代号发电机机座号发电机功率发电机极数：4极发电机轴承数：S为单轴承，D为双轴承防护等级：A为IP21;B为IP231.3-检查在你接受MG发电机时，应先仔细检查是否在运输过程已有损坏。如果发现有明显碰撞痕迹，可与运输公司联系（你也许能索取保险金）。在外观检查之后，用手转动发电机（如果是双轴承发电机）来诊断故障。1.4-铭牌标识发电机可由固定在机壳上的铭牌加以鉴别。请确认机器上的铭牌和的订货单，看是否一致。1.4.1-尺寸实用标准文档文案大全本交流发电机的安装尺寸见产品样本。1.5-存放在等待安装期间，机器应当妥善存放：●远离潮湿：在相对湿度超过90％的情况下，该发电机绝缘迅速下降：而当相对湿度达到100％左右，其绝缘降至接近于零。●要对若干未上油漆部分的防锈保护状态进行检验。为了延长存放时间，该机应存放在密封包装好的清洁场所（例如加热过缩了水的塑料），内附干燥袋。离开气温显著和频繁变化的场所，以免在存放期间出现凝聚物。遇振动时，务必设法减轻这些振动所造成的影响。其办法是把该发电机放在减振支架上（橡皮垫或其它）并每两周去转动一次转子，以避免滚珠轴承的滚道上留下斑点。2.工作原理及技术特性2.1自励AVR控制的发电机自动电压调节器AVR励磁机定子励磁机转子旋转整流器输出主机定子轴主机转子实用标准文档文案大全主机定子通过AVR为励磁机磁场提供电力，AVR是调节励磁机励磁电流的控制装置。AVR向来自主机定子绕组的电压感应信号作出反馈，通过控制低电压小功率的励磁机磁场，调节励磁机电枢的整流输出功率，从而达到控制一机磁场电流要求。AVR通过感应两相电压，确保电压调整率。除此之外，它还监测发电机的转速，如低于预选转速(Hz)设定，则相应降低输出电压，以防止发动机低速时的过励，减缓加载时的冲击，以减轻发电机的负担。2.2电气特性MG系列发电机系无刷励磁发电机。定子绕组采用2/3节距，12条引出线，H级绝缘。2.3结构特点--钢制机壳--铸铁端盖--整体凸极转子--大风量铸铝风扇--球轴承--安装型式--防滴式自扇冷电机--防护等级：IP21IP23●单轴...
