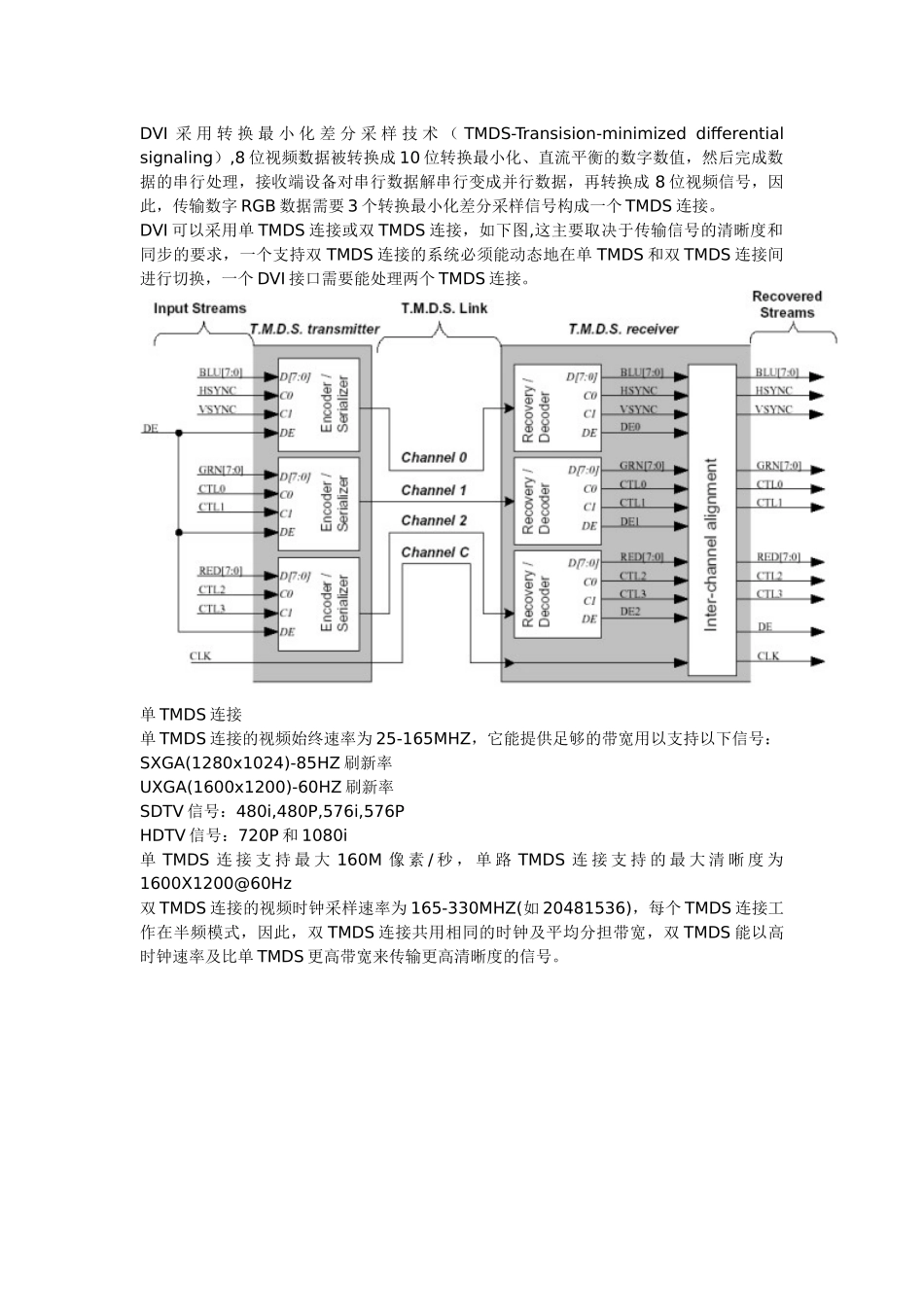

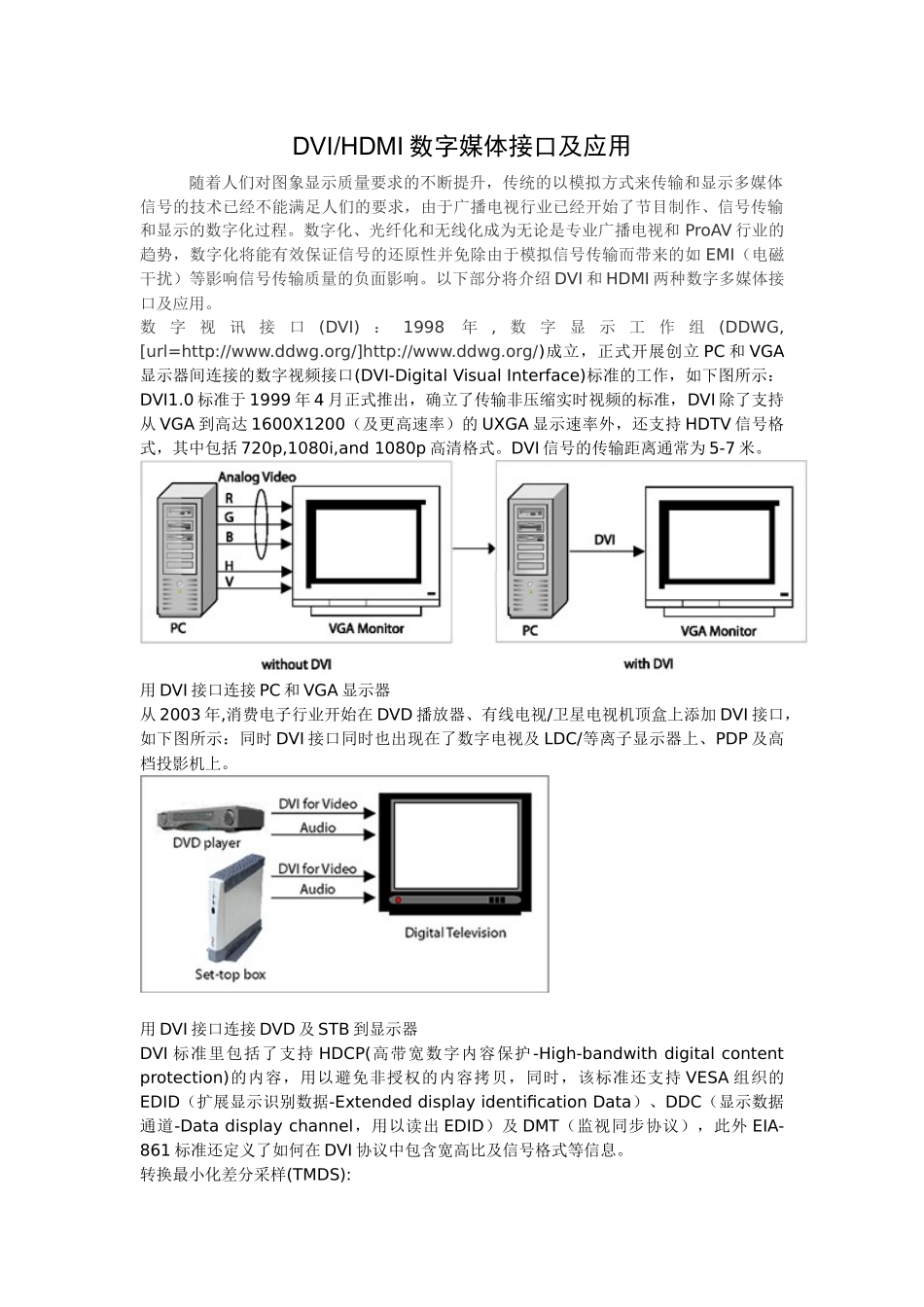

DVI/HDMI数字媒体接口及应用随着人们对图象显示质量要求的不断提升，传统的以模拟方式来传输和显示多媒体信号的技术已经不能满足人们的要求，由于广播电视行业已经开始了节目制作、信号传输和显示的数字化过程。数字化、光纤化和无线化成为无论是专业广播电视和ProAV行业的趋势，数字化将能有效保证信号的还原性并免除由于模拟信号传输而带来的如EMI（电磁干扰）等影响信号传输质量的负面影响。以下部分将介绍DVI和HDMI两种数字多媒体接口及应用。数字视讯接口(DVI)：1998年,数字显示工作组(DDWG,[url=http://www.ddwg.org/]http://www.ddwg.org/)成立，正式开展创立PC和VGA显示器间连接的数字视频接口(DVI-DigitalVisualInterface)标准的工作，如下图所示：DVI1.0标准于1999年4月正式推出，确立了传输非压缩实时视频的标准，DVI除了支持从VGA到高达1600X1200（及更高速率）的UXGA显示速率外，还支持HDTV信号格式，其中包括720p,1080i,and1080p高清格式。DVI信号的传输距离通常为5-7米。用DVI接口连接PC和VGA显示器从2003年,消费电子行业开始在DVD播放器、有线电视/卫星电视机顶盒上添加DVI接口，如下图所示：同时DVI接口同时也出现在了数字电视及LDC/等离子显示器上、PDP及高档投影机上。用DVI接口连接DVD及STB到显示器DVI标准里包括了支持HDCP(高带宽数字内容保护-High-bandwithdigitalcontentprotection)的内容，用以避免非授权的内容拷贝，同时，该标准还支持VESA组织的EDID（扩展显示识别数据-ExtendeddisplayidentificationData）、DDC（显示数据通道-Datadisplaychannel，用以读出EDID）及DMT（监视同步协议），此外EIA-861标准还定义了如何在DVI协议中包含宽高比及信号格式等信息。转换最小化差分采样(TMDS):DVI采用转换最小化差分采样技术（TMDS-Transision-minimizeddifferentialsignaling）,8位视频数据被转换成10位转换最小化、直流平衡的数字数值，然后完成数据的串行处理，接收端设备对串行数据解串行变成并行数据，再转换成8位视频信号，因此，传输数字RGB数据需要3个转换最小化差分采样信号构成一个TMDS连接。DVI可以采用单TMDS连接或双TMDS连接，如下图,这主要取决于传输信号的清晰度和同步的要求，一个支持双TMDS连接的系统必须能动态地在单TMDS和双TMDS连接间进行切换，一个DVI接口需要能处理两个TMDS连接。单TMDS连接单TMDS连接的视频始终速率为25-165MHZ，它能提供足够的带宽用以支持以下信号：SXGA(1280x1024)-85HZ刷新率UXGA(1600x1200)-60HZ刷新率SDTV信号：480i,480P,576i,576PHDTV信号：720P和1080i单TMDS连接支持最大160M像素/秒，单路TMDS连接支持的最大清晰度为1600X1200@60Hz双TMDS连接的视频时钟采样速率为165-330MHZ(如20481536)，每个TMDS连接工作在半频模式，因此，双TMDS连接共用相同的时钟及平均分担带宽，双TMDS能以高时钟速率及比单TMDS更高带宽来传输更高清晰度的信号。双TMDS连接DVI视频格式：典型地，24位的RGB信号通过一个TMDS连接，但对于需要将每个基色以高于8位来传输的场合，可以用第二个TMDS来传输一些非重要的数位。对于PC应用，采用8位的采样方式，RGB数据通常的范围是0-255，但对于消费类产品的应用，RGB数值的范围通常是16-235（数值低于16和高于235的数值偶尔也会根据处理的需要采用）DVI接口类型：DVI-D纯数字接口DVI-D是纯数字视频接口，它支持双TMDS连接，包含24个接触点，并以3行8未连接，如下图所示,其下的表格列出了引角的定义：DVI-D引脚定义DVI-I数字模拟兼容接口DVI-I是数字模拟视频兼容接口，它除了DVI-D包含的24个接触点外，还包含5个用于支持模拟视频的接触点，如下图所示：DVI-I引脚定义HDMI接口-HighDefinitionMultimediaInterface尽管DVI可以实时非压缩RGB信号到显示设备，但消费电子行业在DVI的基础上选择了一种更小，更灵活的数字接口标准HDMI。2002年4月，HDMI工作组(http://www.hdmi.org/)由Hitachi,MatsushitaElectric(Panasonic),Philips,SiliconImage,Sony,ThomsonandToshiba.等企业创立，以开发更加灵活的HDMI标准。HDMI可以用一根线缆代替8根音频线缆和5个视频线缆，如下图所示：一根HDMI代替数十根...
