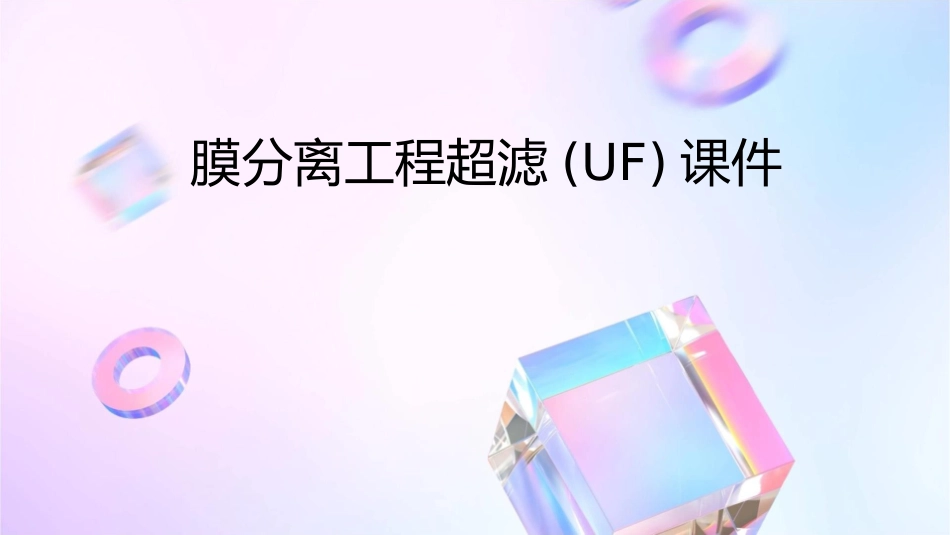

膜分离工程超滤(UF)课件VIP免费

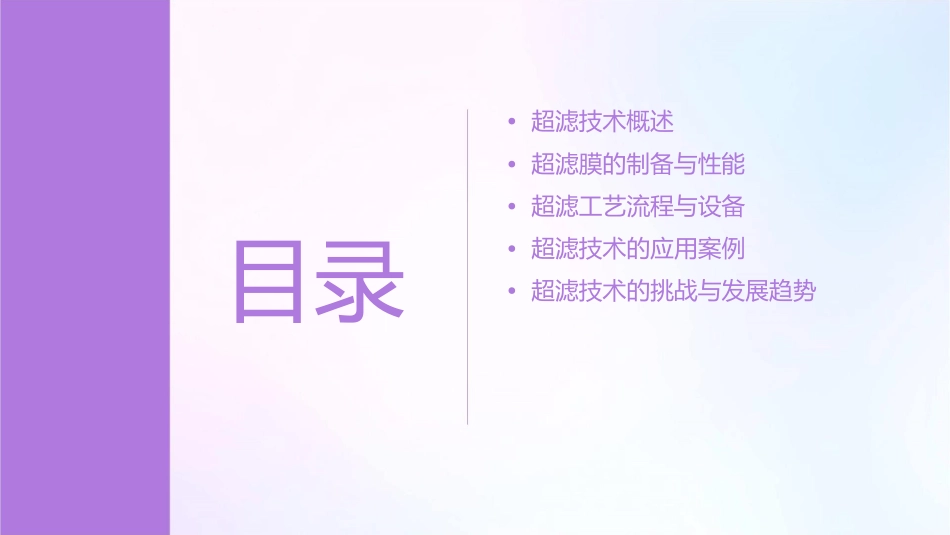

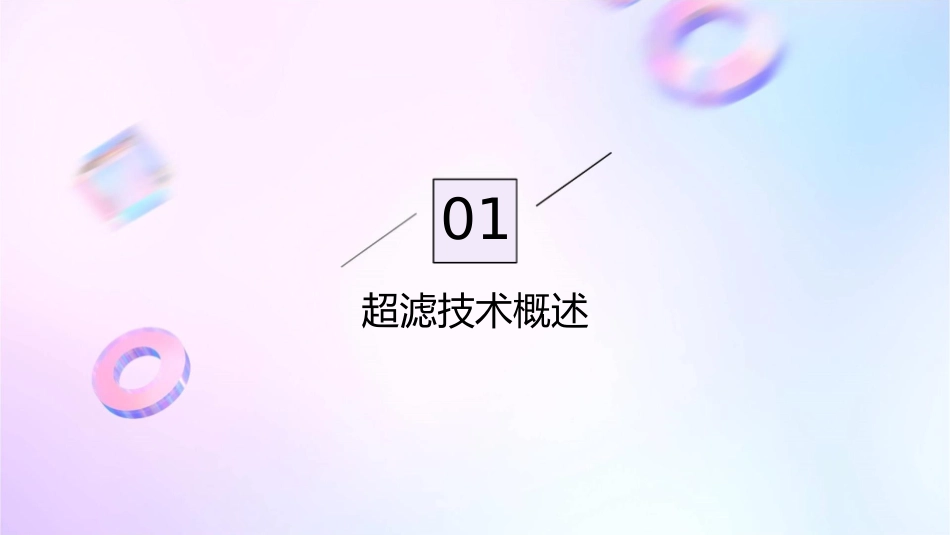

膜分离工程超滤(UF)课件•超滤技术概述•超滤膜的制备与性能•超滤工艺流程与设备•超滤技术的应用案例•超滤技术的挑战与发展趋势目录01超滤技术概述超滤技术的定义与原理定义超滤技术是一种以压力为驱动力的膜分离技术，能够将溶液中的悬浮颗粒、胶体、大分子物质等与水进行有效分离。原理超滤膜的孔径大小一般在1-100纳米之间，当压力作用在膜的一侧时，溶液中的物质会根据其大小和性质被膜截留或透过，从而实现物质的分离和纯化。超滤技术的分类与特点分类超滤技术可分为平板膜、管式膜和中空纤维膜等类型。特点超滤技术具有高效、节能、环保、操作简便等优点，广泛应用于医药、食品、化工、环保等领域。超滤技术的应用领域医药行业化工行业超滤技术可用于制备注射用水、药液的除菌过滤以及蛋白质、酶、细胞等的分离和纯化。超滤技术可用于化工原料的分离和纯化，如酸、碱、盐等，以及高分子聚合物的制备和纯化。食品行业环保行业超滤技术可用于饮料、乳制品、调味品等的澄清和除菌，以及食品中有效成分的提取和分离。超滤技术可用于污水处理、废气处理以及重金属离子的去除等环保领域。02超滤膜的制备与性能超滤膜的材质与结构材质超滤膜的材质主要有聚合物、陶瓷和金属等。聚合物膜具有较好的化学稳定性和加工性能，陶瓷膜具有较高的热稳定性和机械强度，金属膜则具有良好的导电性和耐腐蚀性。结构超滤膜的结构可分为对称和非对称两种。对称膜的孔径分布较为均匀，孔隙率高，但过滤精度相对较低；非对称膜则具有较为复杂的孔径分布和孔隙结构，过滤精度较高。超滤膜的制备方法溶胶-凝胶法通过将可溶性金属盐溶液与聚合剂混合，经过水解、缩聚等反应形成凝胶，再经过热处理得到超滤膜。该方法可制备出孔径较小、孔隙率较高的超滤膜。相转化法通过将聚合物溶液与非溶剂混合，经过相转化过程形成超滤膜。该方法可制备出孔径较大、孔隙率较低的超滤膜。热致相分离法通过加热聚合物溶液，使其发生相分离形成超滤膜。该方法可制备出孔径较小、孔隙率较高的超滤膜。超滤膜的性能参数与评价孔径孔隙率渗透通量过滤精度超滤膜的孔隙率是指膜中孔隙所占的体积与总体积之比，孔隙率越高，通量越大。指在一定压力下，单位时间内通过超滤膜的水量，渗透通量越大，膜的性能越好。指超滤膜能够去除水中的杂质颗粒的能力，过滤精度越高，膜的性能越好。超滤膜的孔径是影响其过滤精度的关键参数，孔径越小，过滤精度越高。03超滤工艺流程与设备超滤工艺流程01020304原水进入超滤装置过滤过程透过水收集反冲洗与化学清洗原水经过预处理后进入超滤装置，去除大分子物质、悬浮物和胶体等杂质。在超滤膜的过滤作用下，原水被分离成透过水和浓缩水。透过水经过收集系统，作为超滤的产水供后续使用或直接输出。定期对超滤膜进行反冲洗和化学清洗，以恢复膜通量和延长膜使用寿命。超滤设备类型与结构中空纤维超滤膜卷式超滤膜由相互平行的中空纤维丝组成，具有高过滤精度和通量。由多孔基材和超滤膜组成的复合膜，具有较大的过滤面积和较低的运行压力。管式超滤膜组件与装置由多孔支撑管和超滤膜组成的复合膜，适用于高压力、高流速的过滤场合。超滤膜组件有多种形式，如内压式、外压式、平板式等，根据实际需求选择合适的组件和装置。超滤设备的设计与选型设计参数设备材质根据原水水质、产水要求和运行条件等因素，确定超滤设备的设计参数，如膜面积、膜孔径、操作压力等。选择合适的材料，如聚乙烯、聚丙烯、聚氯乙烯等，以满足耐腐蚀、耐磨损、抗氧化的要求。设备结构配套系统根据实际需求，设计合理的设备结构，如分体式、一体式、立式、卧式等，以提高设备的可靠性和可维护性。考虑超滤设备的配套系统，如预处理系统、反冲洗系统、加药系统等，以确保设备的正常运行和延长使用寿命。04超滤技术的应用案例工业废水处理中的应用总结词高效分离、低能耗、环保详细描述超滤技术广泛应用于工业废水处理，如纺织、印染、造纸等行业的废水处理。通过超滤膜的过滤作用，可以高效去除废水中的悬浮物、有机物、重金属等有害物质，实现废水的净化与回用，降低环境污染。饮用水处理中的应用总结词安全可靠、...
