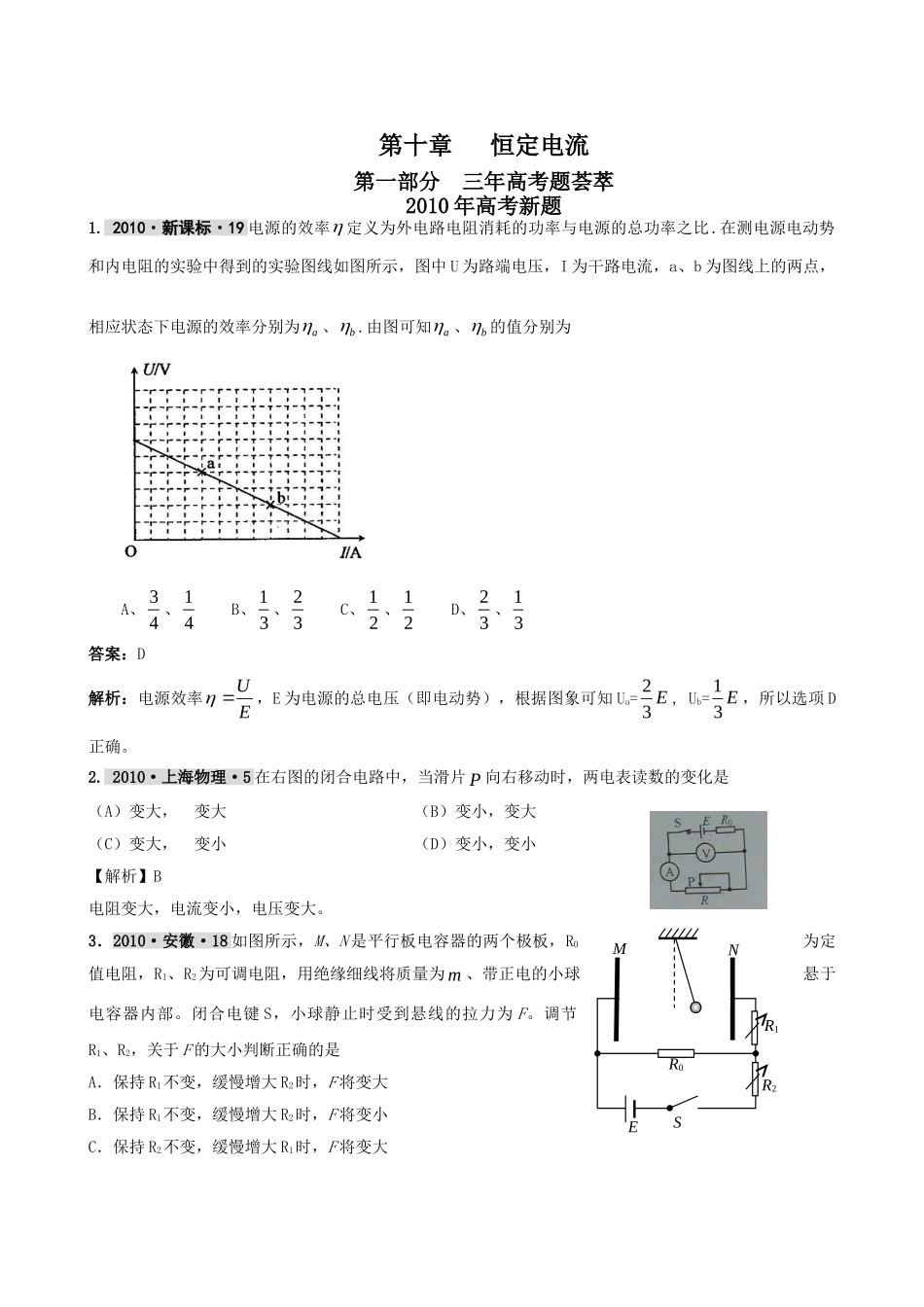

第十章恒定电流第一部分三年高考题荟萃2010年高考新题1.2010·新课标·19电源的效率定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为a、b.由图可知a、b的值分别为A、34、14B、13、23C、12、12D、23、13答案：D解析：电源效率EU，E为电源的总电压（即电动势），根据图象可知Ua=E32,Ub=E31，所以选项D正确。2.2010·上海物理·5在右图的闭合电路中，当滑片P向右移动时，两电表读数的变化是（A）变大，变大（B）变小，变大（C）变大，变小（D）变小，变小【解析】B电阻变大，电流变小，电压变大。3．2010·安徽·18如图所示，M、N是平行板电容器的两个极板，R0为定值电阻，R1、R2为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部。闭合电键S，小球静止时受到悬线的拉力为F。调节R1、R2，关于F的大小判断正确的是A．保持R1不变，缓慢增大R2时，F将变大B．保持R1不变，缓慢增大R2时，F将变小C．保持R2不变，缓慢增大R1时，F将变大ESR0R1R2MND．保持R2不变，缓慢增大R1时，F将变小【答案】B【解析】保持R1不变，缓慢增大R2时，由于R0和R2串联，R0两端的电压减小，即平行板电容器的两个极板的电压U减小，带电小球受到的电场力UFqEqd电减小,悬线的拉力为22()FmgF电将减小，选项B正确，A错误。保持R2不变，缓慢增大R1时，R0两端的电压不变，F电不变，悬线的拉力为F不变，C、D错误。4.2010·上海物理·21如图，金属环A用轻绳悬挂，与长直螺线管共轴，并位于其左侧，若变阻器滑片P向左移动，则金属环A将向_____（填“左”或“右”）运动，并有_____（填“收缩”或“扩张”）趋势。【解析】变阻器滑片P向左移动，电阻变小，电流变大，根据楞次定律，感应电流的磁场方向原电流磁场方向相反，相互吸引，则金属环A将向右移动，因磁通量增大，金属环A有收缩趋势。本题考查楞次定律。难度：易。5.2010·上海物理·23电动机的自动控制电路如图所示，其中HR为热敏电阻，1R为光敏电阻，当温度升高时，HR的阻值远小于1R；当光照射1R时，其阻值远小于2R，为使电动机在温度升高或受到光照时能自动启动，电路中的虚线框内应选____门逻辑电路；若要提高光照时电动机启动的灵敏度，可以___2R的阻值（填“增大”或“减小”）。【解析】为使电动机在温度升高或受到光照时能自动启动，即热敏电阻或光敏电阻的电阻值小时，输入为1，输出为1，所以是“或门”。因为若要提高光照时电动机启动的灵敏度，需要在光照较小即光敏电阻较大时输入为1，输出为1，所以要增大2R。2009年高考题一、选择题1（09年天津卷3）.为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。由电流表和电压表得到的多组读数描绘出的U-I图象应是答案：C解析：灯丝电阻随电压的增大而增大，在图像上某点到原点连线的斜率应越来越大。C正确。2（09年广东物理10）．如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。只合上开关S1，三个灯泡都能正常工作。如果再合上S2，则下列表述正确的是A．电源输出功率减小B．L1上消耗的功率增大C．通过R1上的电流增大D．通过R3上的电流增大答案：C解析：在合上S2之前，三灯泡都能正常工作，合上S2之后，电路中的总电阻R总减小，则I总增大，即流过R1的电流增大，由于不及内阻，电源的输出功率P出=EI，可见电源的输出功率增大，A错误；R1两端的电压增大，则并联部分的电压减小，I4减小，I2减小，I1减小，可见C正确。3（09年上海卷5）．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动。如果规定：车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动。能正确表示该控制装置工作原理的逻辑门是A．与门B．或门C．非门D．与非门答案：A4（09年江苏物理5）．在如图所示的闪光灯电路中，电源的电动势为E，电容器的电容...
