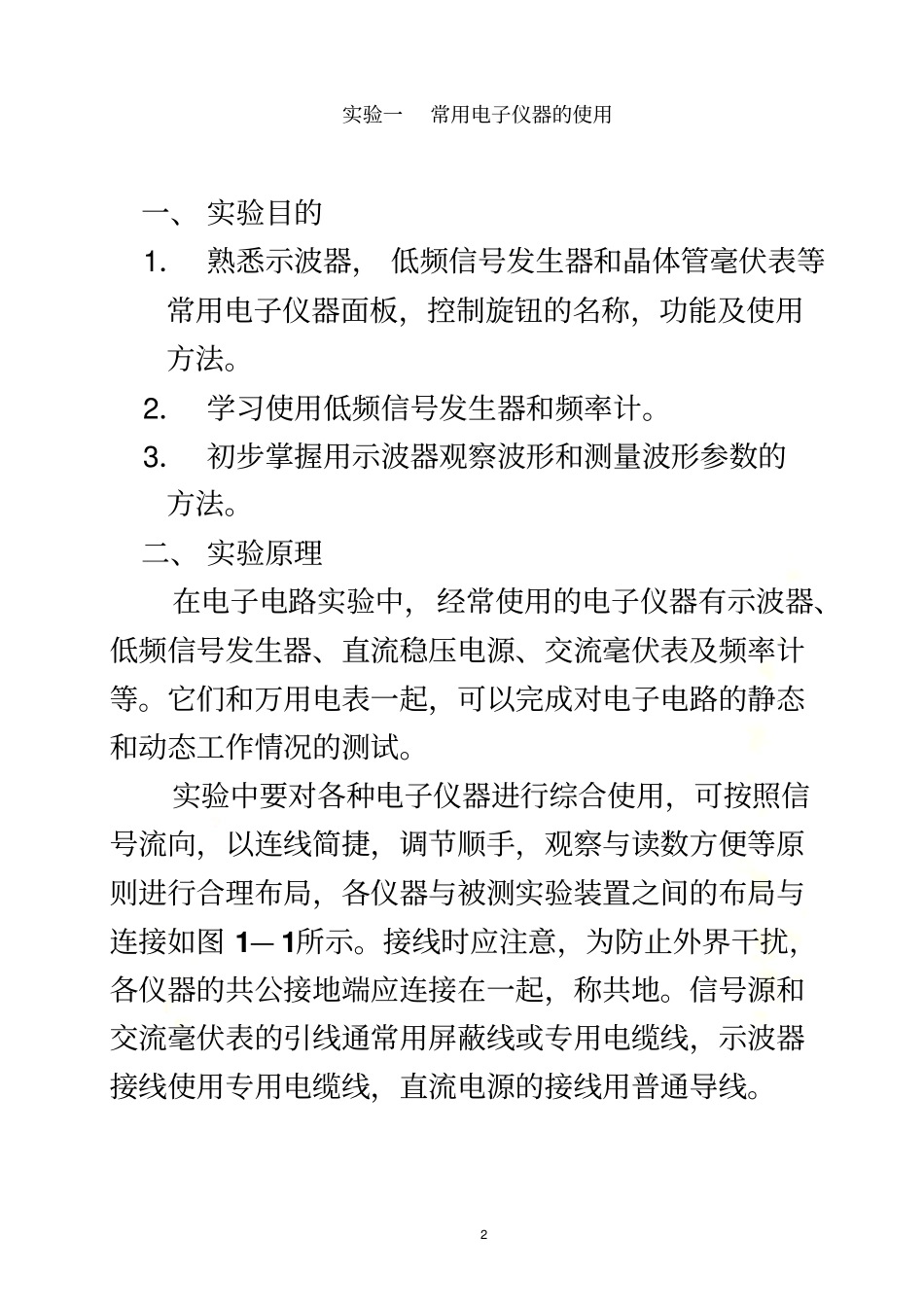

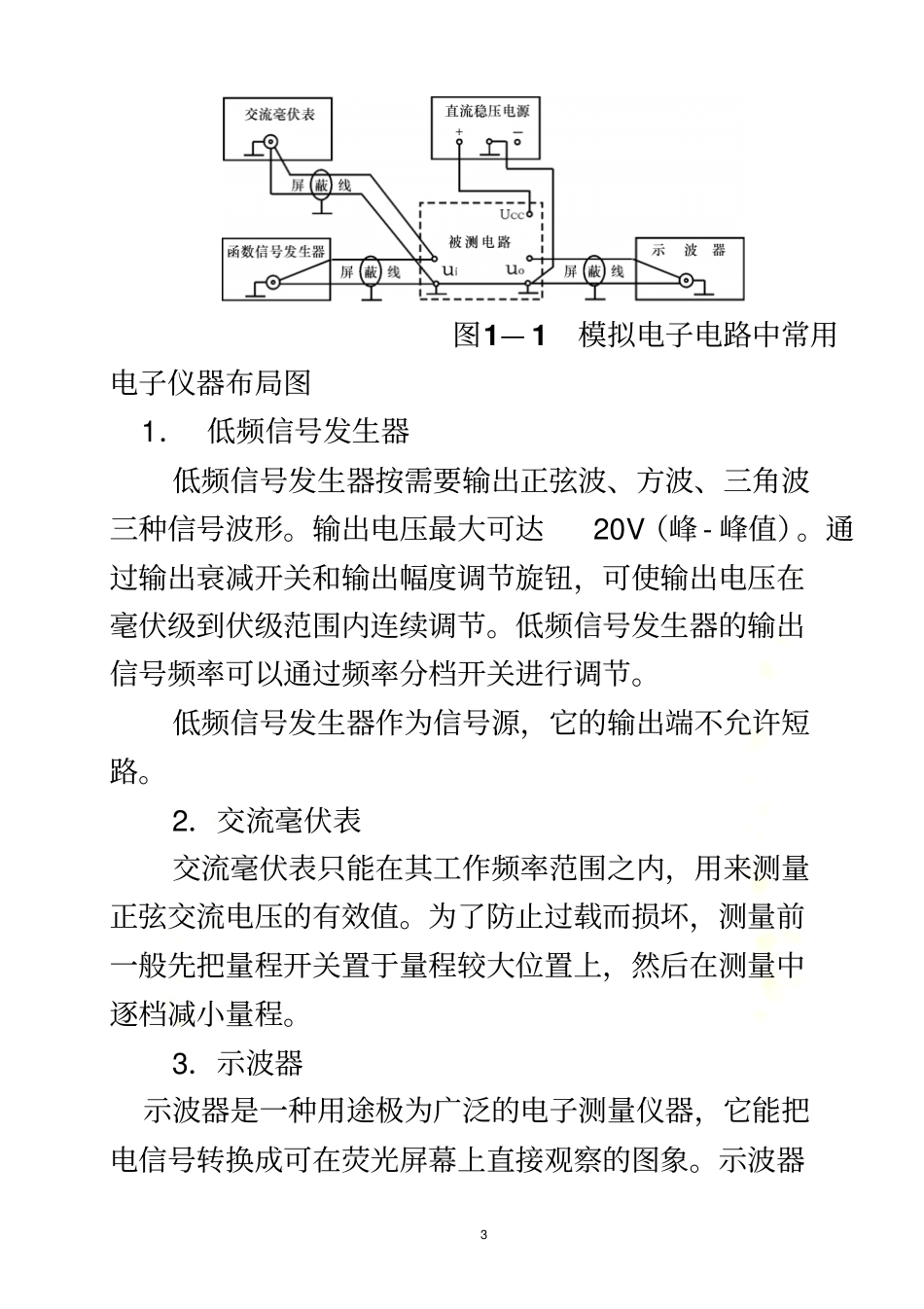

参考答案--模拟电子技术实验指导书(2012)2实验一常用电子仪器的使用一、实验目的1．熟悉示波器，低频信号发生器和晶体管毫伏表等常用电子仪器面板，控制旋钮的名称，功能及使用方法。2．学习使用低频信号发生器和频率计。3．初步掌握用示波器观察波形和测量波形参数的方法。二、实验原理在电子电路实验中，经常使用的电子仪器有示波器、低频信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用电表一起，可以完成对电子电路的静态和动态工作情况的测试。实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1—1所示。接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。3图1—1模拟电子电路中常用电子仪器布局图1．低频信号发生器低频信号发生器按需要输出正弦波、方波、三角波三种信号波形。输出电压最大可达20V（峰-峰值）。通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。低频信号发生器的输出信号频率可以通过频率分档开关进行调节。低频信号发生器作为信号源，它的输出端不允许短路。2．交流毫伏表交流毫伏表只能在其工作频率范围之内，用来测量正弦交流电压的有效值。为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。3．示波器示波器是一种用途极为广泛的电子测量仪器，它能把电信号转换成可在荧光屏幕上直接观察的图象。示波器4的种类很多，通常可分通用、多踪多线、记忆存贮、逻辑专用等类。双踪示波器可同时观测两个电信号，需要对两个信号的波形同时进行观察或比较时，选用双踪示波器比较合适。本实验要测量正弦波和方波脉冲电压的波形参数，正弦信号的波形参数是幅值Um、周期T（或频率f）和初相；脉冲信号的波形参数是幅值Um、周期T和脉宽TP。幅值Um、峰峰值UP-P和有效值都可表示正弦量的大小，但用示波器测UP-P较方便(用万用表交流电压档测得的是正弦量的有效值U=2mU)。由于频率f=T1,所以测出周期T，即可算得频率。矩形脉冲电压，可用周期T，脉宽TP和幅值Um三个参数来描述。TP与T之比称为占空比。三、实验内容和步骤1．检查示波器1）扫描基线调节接通交流电源（220V），开启示波器电源，输入耦合方式开关拨到接地端（GND端），进行光迹调节，协调地调节示波器面板上的“辉度”、“聚焦”、“X轴位移”、“Y轴位移”等旋钮，使屏幕的中心部分显示一条亮度适中、清晰的扫描线。2）校准“校正信号”波形的幅度、频率5将示波器上的方波“标准信号”（UP-P=2V,f=1000Hz）分别接到CH1或CH2端，调节垂直轴方向微调旋钮（V/div的中心旋钮），使观测到的波形幅度读数为2V。（一般情况V/div的中心旋钮右旋到头即为校准状态）。然后调节扫描微调旋钮（在扫描开关旋钮的右侧），使观测到的T=1ms（一般情况扫描微调旋钮右旋到头即为校准状态，根据f=1000Hz,得T=1ms）。调节后，微调旋钮位置为标准“校准”位置，实验过程中不能再调节，否则波形读数不准。2．正弦波信号的观察1）频率的测定通过电缆线，将信号发生器的正弦波输出口与示波器的CH1插口相连，调节信号源的频率旋钮，使输出频率分别为100Hz，1KHz和20KHz；电压幅值为1V，从荧光屏上读得波形周期，记入表1-1中。频率读数项目测定正弦波信号频率的测定100Hz1000Hz20000Hz示波器“t/div”位置5ms/div0.2ms/div20us/div一个周期占2div5div2.5div6表1-1(2)幅值的测定调节信号输出幅值分别为有效值1V、2V、2.5V（由交流毫伏表读得），频率周期为1KHz，从荧光屏上读得波形幅值，记入表1-2中。表1-2交流毫伏表读数项目测定正弦波信号幅值的测定1V2V2.5V示波器“V/div”位置0.5V/DIV1V/DIV1V/DIV有的格数信号周期10ms1ms50us计算所得频率（Hz）1001000200007峰—峰值波形格数（格）5.6DIV5.6DIV7DIV峰值（V）1.4V2.8V3.5V计算所得的有效值（V）1V2V2.5V四、实验注意事项1．示波器的辉度不要过亮。2．调...
