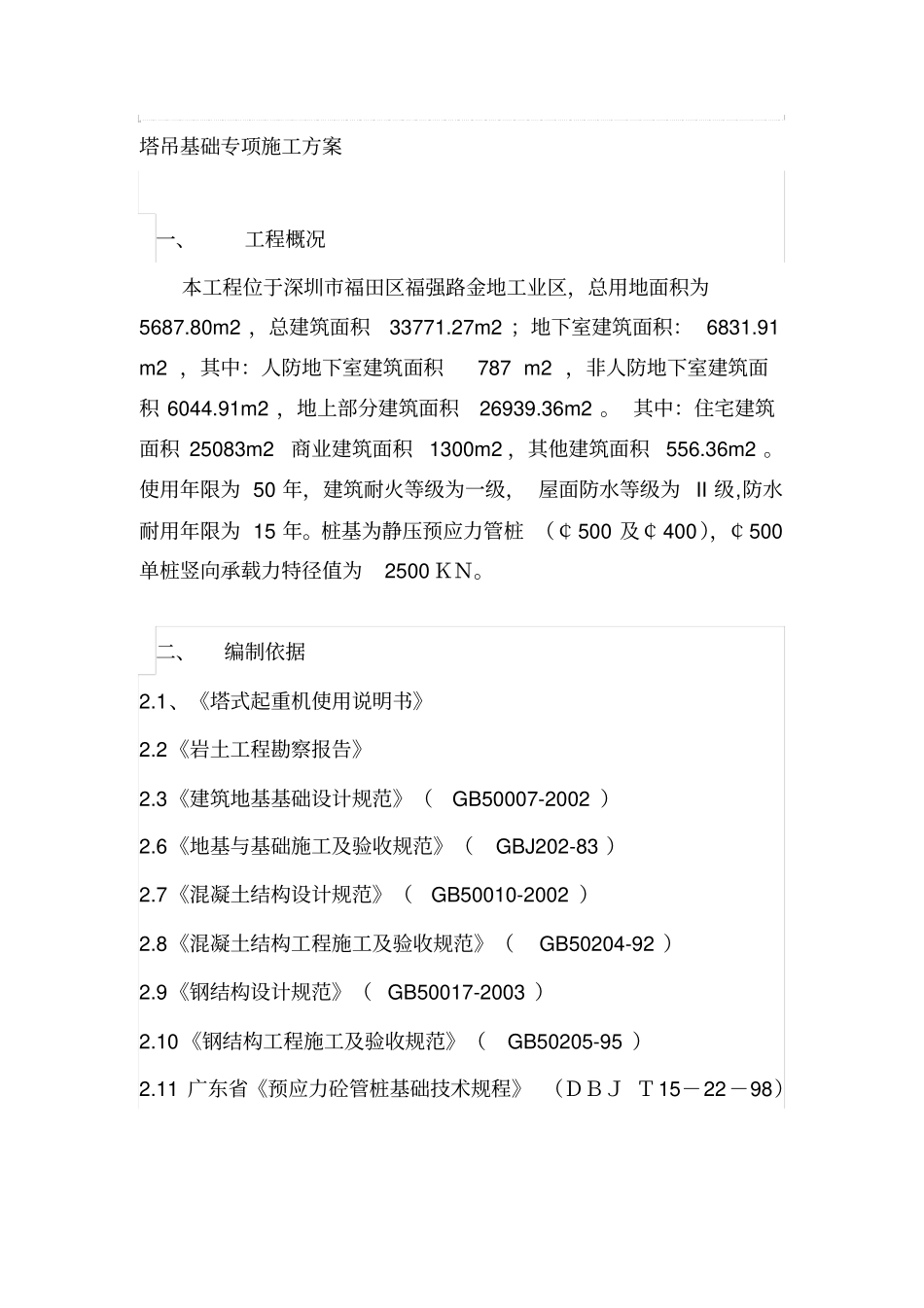

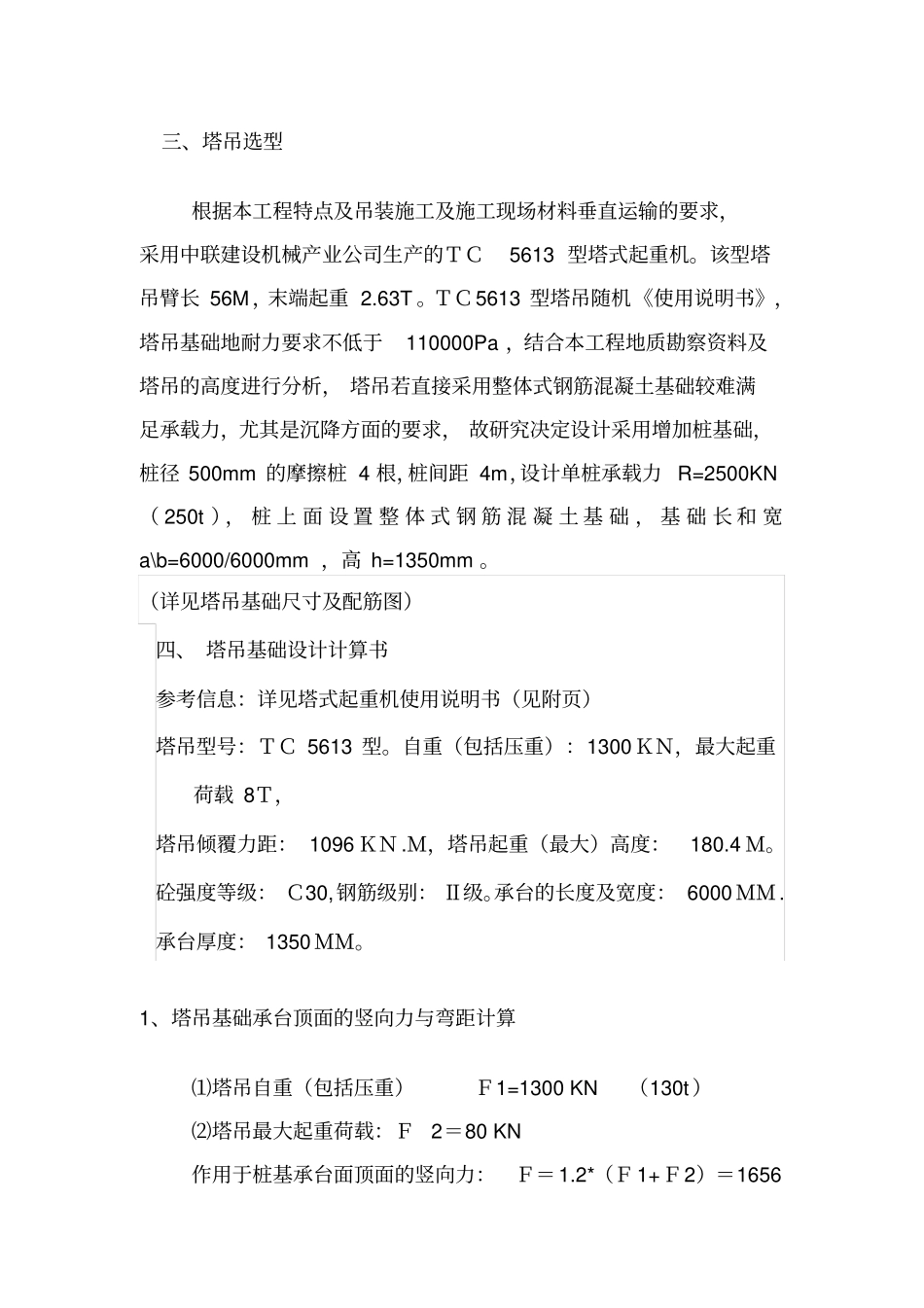

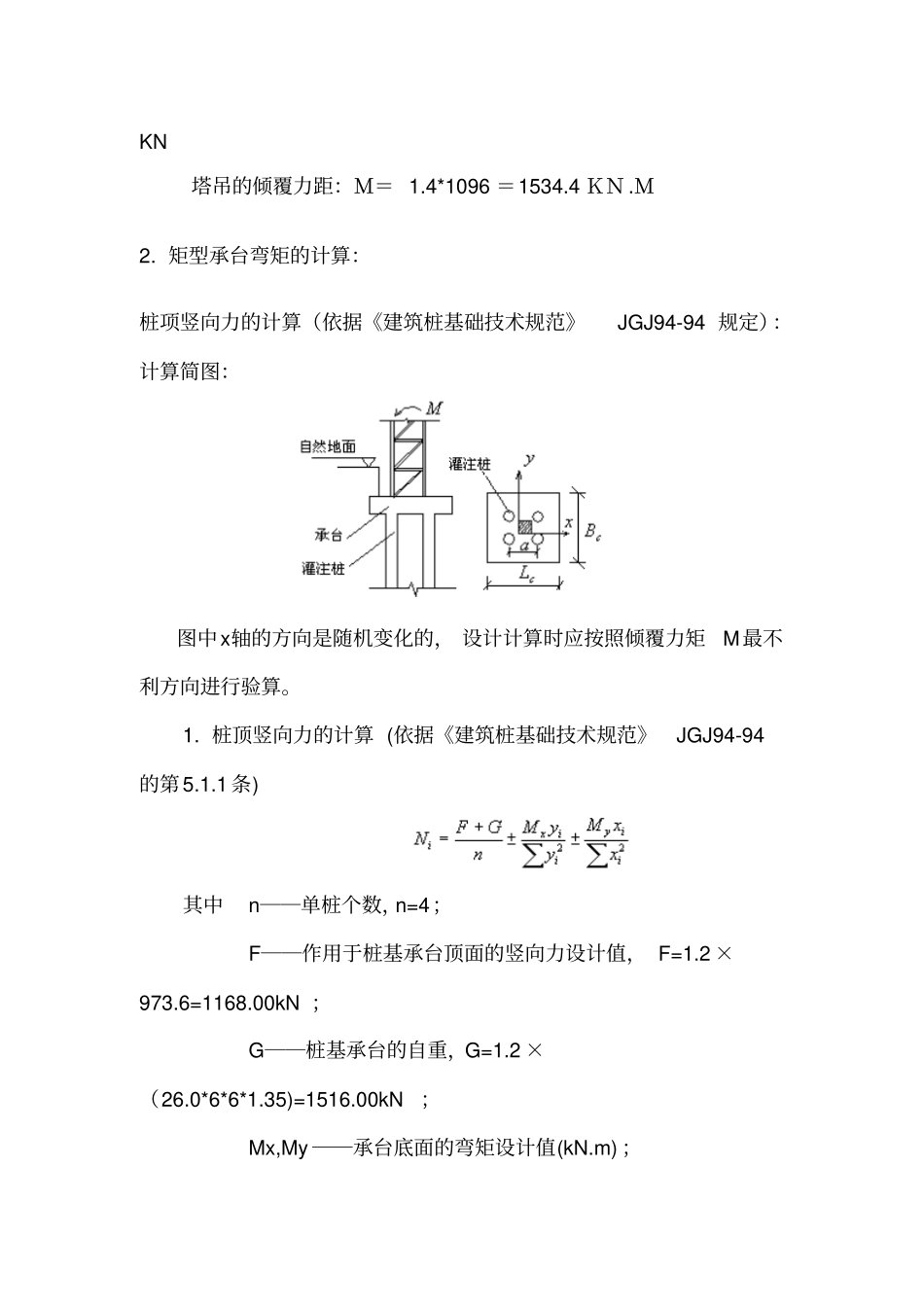

塔吊基础专项施工方案一、工程概况本工程位于深圳市福田区福强路金地工业区，总用地面积为5687.80m2，总建筑面积33771.27m2；地下室建筑面积：6831.91m2，其中：人防地下室建筑面积787m2，非人防地下室建筑面积6044.91m2，地上部分建筑面积26939.36m2。其中：住宅建筑面积25083m2商业建筑面积1300m2，其他建筑面积556.36m2。使用年限为50年，建筑耐火等级为一级，屋面防水等级为II级,防水耐用年限为15年。桩基为静压预应力管桩（￠500及￠400），￠500单桩竖向承载力特径值为2500ＫＮ。二、编制依据2.1、《塔式起重机使用说明书》2.2《岩土工程勘察报告》2.3《建筑地基基础设计规范》（GB50007-2002）2.6《地基与基础施工及验收规范》（GBJ202-83）2.7《混凝土结构设计规范》（GB50010-2002）2.8《混凝土结构工程施工及验收规范》（GB50204-92）2.9《钢结构设计规范》（GB50017-2003）2.10《钢结构工程施工及验收规范》（GB50205-95）2.11广东省《预应力砼管桩基础技术规程》（ＤＢＪＴ15－22－98）三、塔吊选型根据本工程特点及吊装施工及施工现场材料垂直运输的要求，采用中联建设机械产业公司生产的ＴＣ5613型塔式起重机。该型塔吊臂长56M，末端起重2.63T。ＴＣ5613型塔吊随机《使用说明书》，塔吊基础地耐力要求不低于110000Pa，结合本工程地质勘察资料及塔吊的高度进行分析，塔吊若直接采用整体式钢筋混凝土基础较难满足承载力，尤其是沉降方面的要求，故研究决定设计采用增加桩基础，桩径500mm的摩擦桩4根，桩间距4m，设计单桩承载力R=2500KN（250t），桩上面设置整体式钢筋混凝土基础，基础长和宽a\b=6000/6000mm，高h=1350mm。（详见塔吊基础尺寸及配筋图）四、塔吊基础设计计算书参考信息：详见塔式起重机使用说明书（见附页）塔吊型号：ＴＣ5613型。自重（包括压重）：1300ＫＮ，最大起重荷载8Ｔ，塔吊倾覆力距：1096ＫＮ.Ｍ，塔吊起重（最大）高度：180.4Ｍ。砼强度等级：Ｃ30,钢筋级别：Ⅱ级。承台的长度及宽度：6000ＭＭ.承台厚度：1350ＭＭ。1、塔吊基础承台顶面的竖向力与弯距计算⑴塔吊自重（包括压重）Ｆ1=1300KN（130t）⑵塔吊最大起重荷载：Ｆ2＝80KN作用于桩基承台面顶面的竖向力：Ｆ＝1.2*（Ｆ1+Ｆ2）＝1656KN塔吊的倾覆力距：Ｍ＝1.4*1096＝1534.4ＫＮ.Ｍ2.矩型承台弯矩的计算：桩项竖向力的计算（依据《建筑桩基础技术规范》JGJ94-94规定）：计算简图：图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。1.桩顶竖向力的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.1.1条)其中n──单桩个数，n=4；F──作用于桩基承台顶面的竖向力设计值，F=1.2×973.6=1168.00kN；G──桩基承台的自重，G=1.2×（26.0*6*6*1.35)=1516.00kN；Mx,My──承台底面的弯矩设计值(kN.m)；xi,yi──单桩相对承台中心轴的XY方向距离(m)；Ni──单桩桩顶竖向力设计值(kN)。经计算得到单桩桩顶竖向力设计值:最大压力：N=(1168.00+1516.00)/4+1799.00×(1.80×1.414/2)/[2×(1.80×1.414/2)2]=1377.82kN2.矩形承台弯矩的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.6.1条)其中Mx1,My1──计算截面处XY方向的弯矩设计值(kN.m)；xi,yi──单桩相对承台中心轴的XY方向距离(m)；Ni1──扣除承台自重的单桩桩顶竖向力设计值(kN)，Ni1=Ni-G/n。经过计算得到弯矩设计值：N=(1168.00+1516.00)/4+1799.00×(1.80/2)/[4×(1.80/2)2]=1170.72kNMx1=My1=2×(1170.72-1516.00/4)×(0.90-1.25)=-553.7kN.m3.矩形承台截面主筋的计算依据《混凝土结构设计规范》(GB50010-2002)第7.2条受弯构件承载力计算。式中1──系数，当混凝土强度不超过C50时，1取为1.0,当混凝土强度等级为C80时，1取为0.94,期间按线性内插法确定；fc──混凝土抗压强度设计值；h0──承台的计算高度。fy──钢筋受拉强度设计值，fy=300N/mm2。经过计算得承台底面配筋s=-398.11×106/(1.00×16.70×6000.00×1450.002)=-0.002=1-(1-2×-0.002)0.5=-0.002s=1--0.002/2=1.001Asx=Asy=-398.11×106/(1.001×1450.00×300.00)=-914.32mm2。承台顶面按构造配筋。4.矩形承台截面抗剪切计算依据《建筑桩基础...
