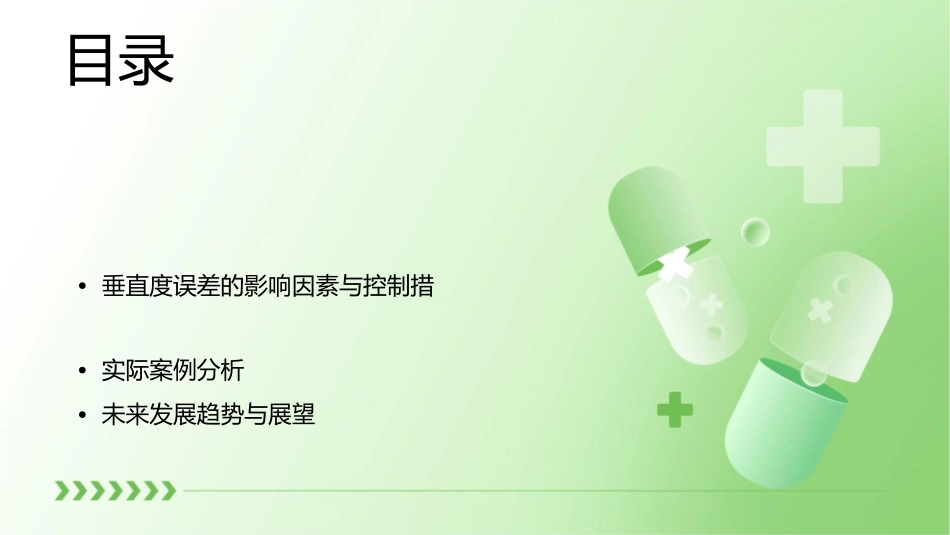

检测垂直度误差课件目录•垂直度误差的影响因素与控制措•实际案例分析•未来发展趋势与展望垂直度误差检测概述垂直度误差的定义垂直度误差指实际表面或轴线与理论表面或轴线之间的偏差。在机械制造、土木工程、航空航天等领域，垂直度误差是衡量物体是否符合标准的重要指标。垂直度误差的分类根据实际应用场景的不同，垂直度误差可分为平面垂直度误差和轴线垂直度误差。平面垂直度误差是指实际表面与理论表面之间的偏差，而轴线垂直度误差是指实际轴线与理论轴线之间的偏差。垂直度误差的重要性提高产品质量垂直度误差会影响产品的精度和性能，进而影响产品的质量。在机械制造和航空航天等领域，对垂直度误差的要求非常严格，以确保产品的安全性和可靠性。保障设备正常运行在许多设备中，如机床、电机等，轴线的垂直度误差会影响设备的正常运行和寿命。如果垂直度误差过大，会导致设备过早磨损、降低精度，甚至引发事故。垂直度误差的检测方法间接测量法通过测量与垂直度相关的尺寸，如平行度、角度等，来间接计算垂直度误差。这种方法操作简单，但精度较低。直接测量法利用专门的检测工具，如千分尺、激光干涉仪等，直接测量实际表面或轴线与理论表面或轴线的偏差。这种方法精度高，但操作较复杂。传统垂直度误差检测方法铅锤仪检测法总结词铅锤仪检测法是一种经典的垂直度检测方法，通过观察铅垂线的偏离程度来测量垂直度误差。详细描述铅锤仪是一种简单的测量仪器，它利用铅垂线的重力作用，观察铅垂线与理想垂直线的偏离程度，从而计算出垂直度误差。该方法操作简单，但精度相对较低，适用于一些精度要求不高的场合。全站仪检测法总结词全站仪检测法是一种高精度的垂直度检测方法，通过测量目标点的三维坐标来计算垂直度误差。详细描述全站仪是一种集成了测角、测距、数据处理等功能的测量仪器。它能够快速、准确地测量目标点的三维坐标，通过比较实际坐标与理想坐标的差异，可以计算出垂直度误差。该方法精度高，适用于一些精度要求较高的场合。经纬仪检测法总结词经纬仪检测法是一种常用的垂直度检测方法，通过观察目标点在水平面上的投影来计算垂直度误差。详细描述经纬仪是一种测量角度的仪器，它能够测量目标点在水平面上的投影与理想投影线的偏离程度，从而计算出垂直度误差。该方法操作简单，精度适中，适用于一些精度要求一般的场合。现代垂直度误差检测方法激光准直仪检测法01020304精度高测量范围大安装简便稳定性好激光准直仪的精度可以达到0.05mm/10m左右，能够满足高精度的垂直度检测需求。激光准直仪的测量范围可以从几米到几十米，甚至更远，可以根据不同场景进行选择。激光准直仪的安装比较简便，只需要将激光器和接收器安装在待测直线的两端即可。激光准直仪的稳定性非常好，不受环境温度、湿度等因素的影响，可以长时间稳定工作。数字水准仪检测法精度高操作简便数字水准仪的精度可以达到0.1mm/1m左右，能够满足高精度的垂直度检测需求。数字水准仪的操作比较简便，只需要将仪器放置在待测直线上，观察数字显示即可。测量范围大稳定性好数字水准仪的测量范围可以从几米到几十米，甚至更远，可以根据不同场景进行选择。数字水准仪的稳定性非常好，不受环境温度、湿度等因素的影响，可以长时间稳定工作。陀螺仪检测法精度高测量范围大陀螺仪的精度可以达到0.01度/秒左右，能够满足高精度的垂直度检测需求。陀螺仪的测量范围可以从几米到几十米，甚至更远，可以根据不同场景进行选择。安装简便稳定性好陀螺仪的安装比较简便，只需要将陀螺仪安装在待测直线的两端即可。陀螺仪的稳定性非常好，不受环境温度、湿度等因素的影响，可以长时间稳定工作。垂直度误差的影响因素与控制措施施工人员的操作误差缺乏技能一些施工人员可能缺乏技能和经验，无法准确把握垂直度的要求，导致垂直度存在误差。操作方法不当由于操作方法不当，导致垂直度出现误差，例如使用不正确的仪器操作方法或者测量时没有保持仪器的垂直。解决方法对施工人员进行技能培训，确保他们熟悉正确的操作方法和技能，减少操作不当导致的误差。仪器误差010203仪器精度不高仪器维护不当解决方法由于...
