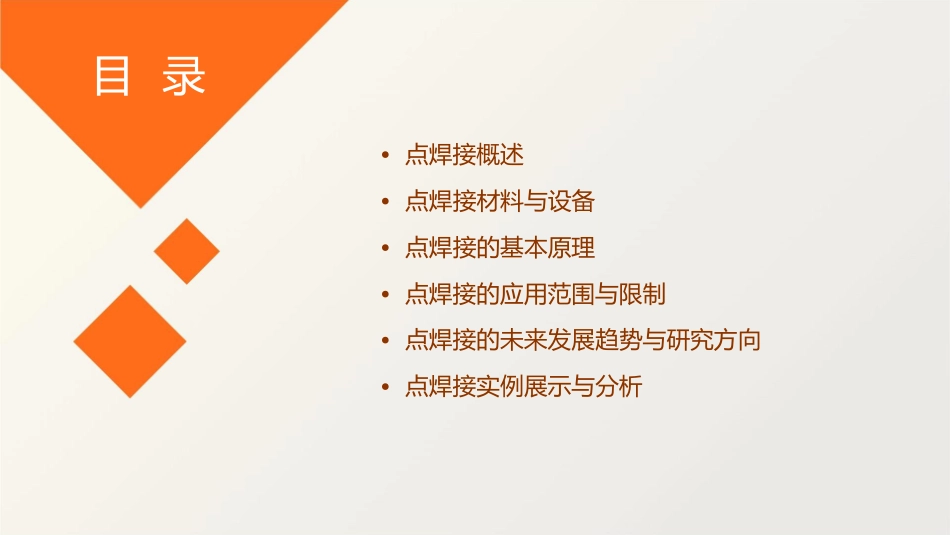

点焊接基本知识介绍目录•点焊接概述•点焊接材料与设备•点焊接的基本原理•点焊接的应用范围与限制•点焊接的未来发展趋势与研究方向•点焊接实例展示与分析点焊接概述01定义与特点定义点焊接是将两个或多个金属板通过在板材的接缝处施加压力和热量，使金属板在接缝处熔合，从而形成牢固连接的过程。特点点焊接具有高效、快速、节能、环保等优点，适用于各种金属材料的连接，广泛应用于汽车、建筑、航空航天等领域。点焊接的历史与发展历史点焊接最早可以追溯到20世纪初，当时主要应用于电气连接和金属结构的连接。随着技术的发展和应用的拓展，点焊接逐渐发展成为一种重要的制造工艺。发展近年来，随着自动化和智能制造技术的不断发展，点焊接技术也得到了不断的改进和完善，提高了焊接质量和效率，同时也适应了现代制造业的需求。点焊接的分类与比较分类根据加热方式的不同，点焊接可以分为电阻点焊、激光点焊、超声波点焊等。每种焊接方式都有其独特的特点和应用范围。比较不同点焊接方式的比较主要涉及焊接效率、焊接质量、设备成本、适用范围等方面。对于具体的焊接应用，需要根据实际情况选择合适的焊接方式。点焊接材料与设备02焊接材料低碳钢不锈钢铝及铝合金铜及铜合金异种金属焊接设备0102030405电弧焊机点焊机激光焊接机等离子焊接机电阻焊机焊接工艺参数焊接电流功率密度焊接电压焊接压力焊接时间点焊接的基本原理03电阻点焊接的原理及特点电阻点焊的原理：电阻点焊是利用电流通过焊接部位产生的电阻热，将两块或多块金属加热至熔化状态，然后施加压力形成焊接接头。电阻点焊的特点1.操作简单，易于实现自动化。2.焊接速度快，适用于大规模生产。3.焊接质量稳定，接头强度高。4.可用于不同金属材料的焊接。电容储能点焊接的原理及特点电容储能点焊的原理：电容储能点焊是利用电容储存电能，通过放电将电能传递给焊接部位，使金属熔化形成接头。2.焊接质量好，接头强度高。电容储能点焊的特点3.可以减小焊接变形。1.适用于薄板材料的焊接。4.节能环保，成本较低。超声波点焊接的原理及特点超声波点焊接的原理：超声波点焊是利用高频振动能量使两块金属间产生微小间隙，在间隙中填充金属或非金属填充物，然后在一定的压力下形成接头。超声波点焊接的特点1.适用于轻质材料的焊接，如塑料、陶瓷等。2.焊接速度快，变形小。3.接头强度高，密封性好。4.操作简单，易于实现自动化。点焊接的应用范围与限制04应用范围与领域汽车制造家电制造1.A1.B1.D点焊接主要用于汽车车身、车架、车轮等部件在家电制造中，点焊接常用于金属部件的的焊接，以提高汽车的强度和稳定性。连接，如洗衣机、冰箱、空调等。金属结构制造电子行业1.C在金属结构制造中，点焊接可用于桥梁、高层建筑、压力容器等金属结构的连接。在电子行业中，点焊接可用于电子元件的组装和连接，如电池、电路板等。点焊接的限制与挑战焊接位置限制焊接质量不稳定点焊接主要用于平面的连接，对于复杂的三维曲面或不规则形状的部件，点焊接可能会受到限制。由于点焊接的焊接质量受多种因素影响，如压力、电流、时间等，因此焊接质量不稳定，需要严格控制工艺参数。易产生飞溅焊接变形在点焊接过程中，易产生飞溅，需要采取措施防止飞溅对工件表面造成损伤。由于点焊接的热影响区较小，因此焊接变形较小，但仍需采取措施防止变形。点焊接的质量检测与评估外观检查01外观检查是初步的焊接质量检测方法，通过观察焊点的外观可以判断焊点是否饱满、有无飞溅、有无虚焊等情况。力学性能检测02力学性能检测是评估点焊接质量的重要方法，包括拉伸试验、冲击试验、硬度试验等，可以检测焊点的抗拉强度、冲击韧性、硬度等指标。无损检测03无损检测是检测点焊接内部缺陷的重要方法，包括超声波检测、射线检测、磁粉检测等，可以检测焊点内部的裂纹、气孔等缺陷。点焊接的未来发展趋势与研究方向05技术创新与突破方向增强点焊接过程的可控性和稳定性010203通过研究点焊接的物理和化学过程，开发更精确的控制方法，提高焊接质量和效率。开发新型点焊接材料针对不同材料和厚度，研究更合适的焊接材料，提高焊接点的力学性能和耐腐蚀...
