外墙钢管脚手架搭设施工方案VIP免费

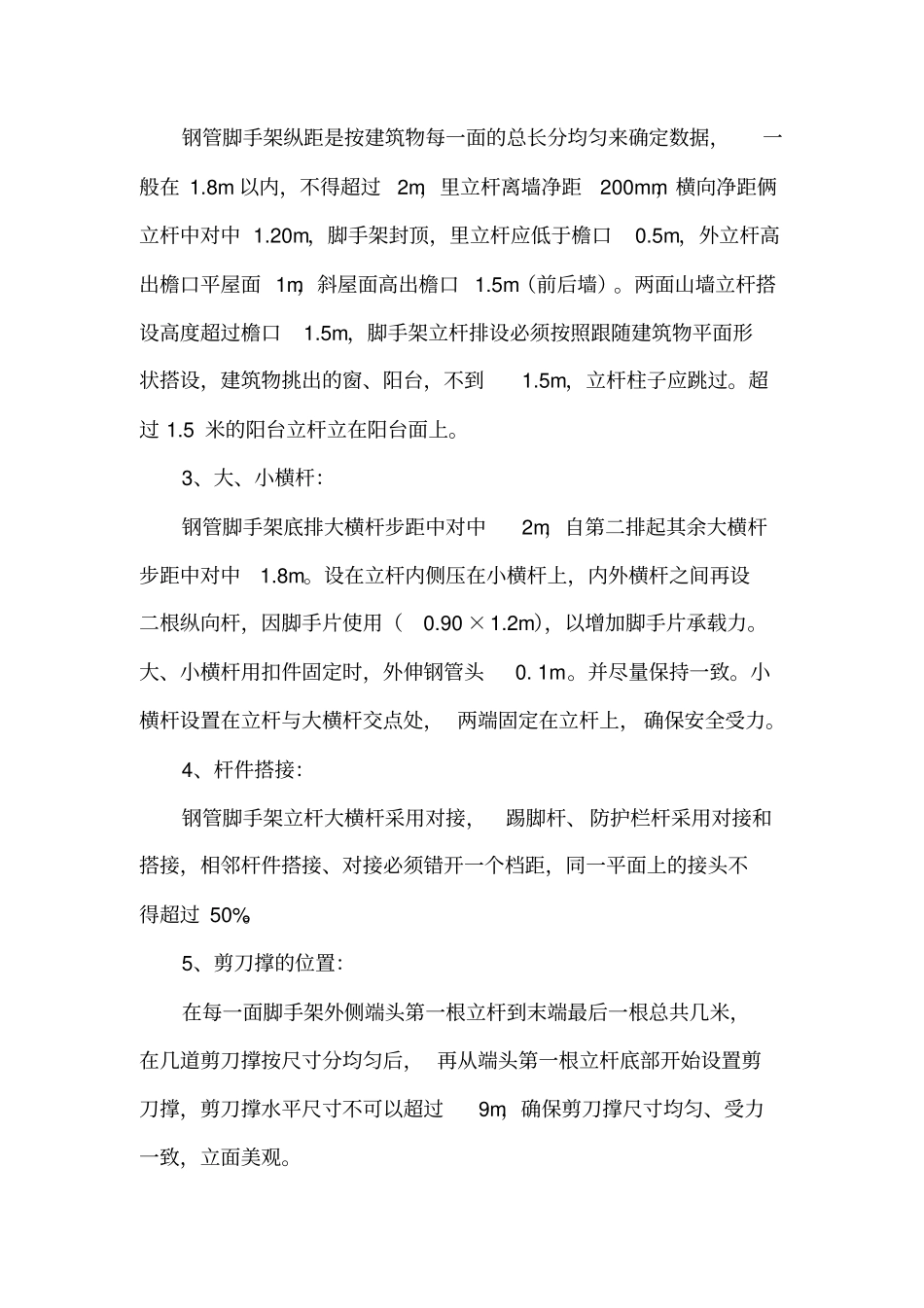

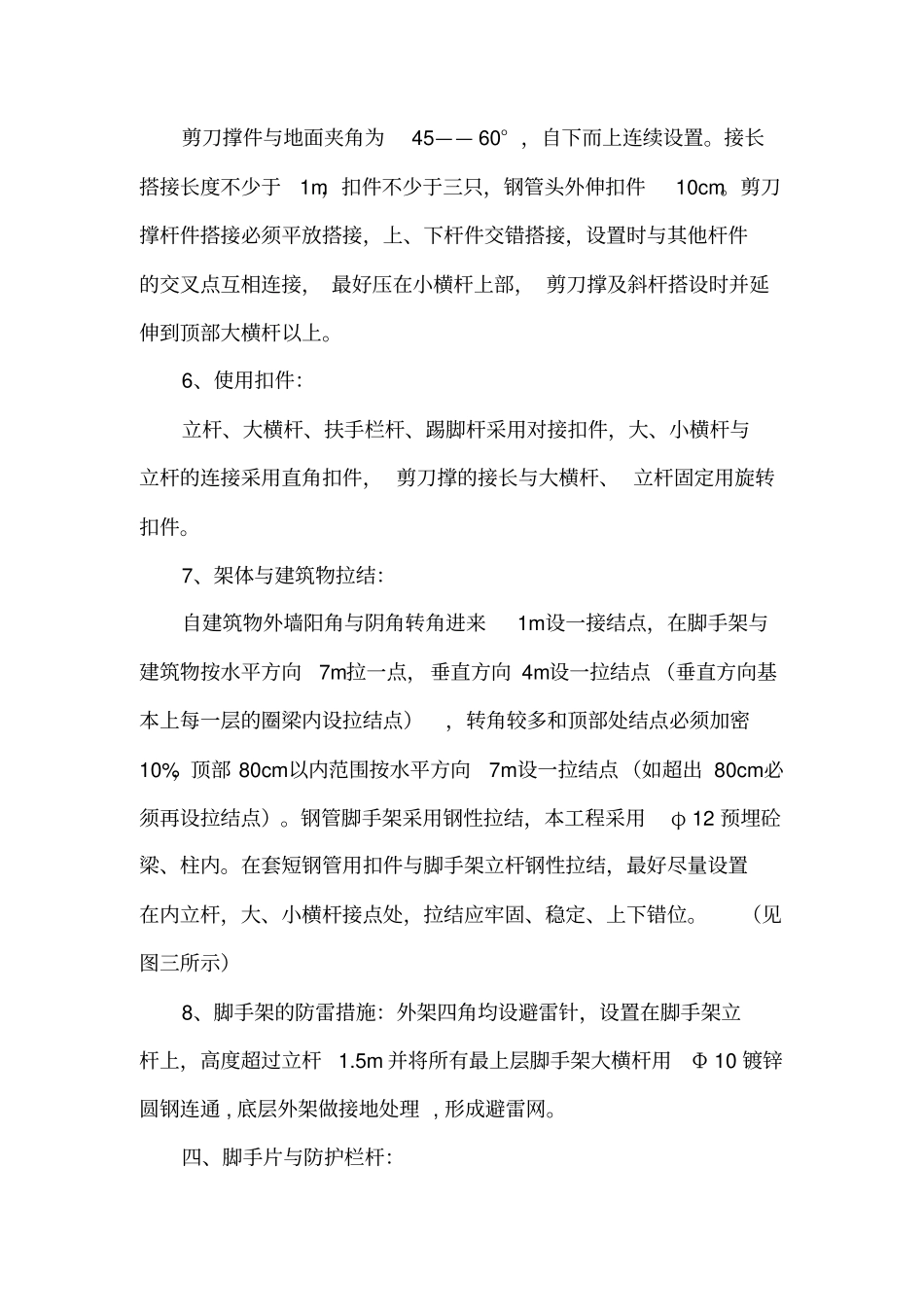

外墙脚手架搭设施工一、脚手架的选择：脚手架在建筑施工中，占有特别重要的位置。脚手架选择与使用的合适与否，不但直接影响施工作业的顺利和安全进行，而且也关系到施工进度和企业经济效益的提高。为做到文明施工，保证本工程施工安全、顺利，结合本工程特点，该工程采用钢管双排脚手架，四周满挂安全网，做到减少施工灰尘外扬及美化施工环境作业。二、脚手架钢管材质和立杆基本要求：1、脚手架钢管的材质符合国际3号钢的技术条件，外径为48mm，壁厚3.2mm，禁止使用有严重腐蚀、弯曲变形或有裂纹的钢管，钢管全部采用锌灰油性防锈漆刷一遍。起到防腐、防锈作用，也力求钢管的颜色美观。2、建筑物外墙四周土方回填找平、夯实，脚手架基底自下而上做法为250mm厚矿渣回填夯实，石子垫层100mm厚、面用c15细石混凝土浇捣50mm厚拍实找平，（3%放坡）立杆基础外侧设置截面20cm×30cm的排水沟（见图一所示）。并在外侧设80cm宽以上混凝土路面。三、脚手架的搭设要求及规格尺寸：1、基本要求：横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固、不变形、不摇晃、受荷安全，并有操作空间。2、立杆间距：钢管脚手架纵距是按建筑物每一面的总长分均匀来确定数据，一般在1.8m以内，不得超过2m，里立杆离墙净距200mm，横向净距俩立杆中对中1.20m，脚手架封顶，里立杆应低于檐口0.5m，外立杆高出檐口平屋面1m，斜屋面高出檐口1.5m（前后墙）。两面山墙立杆搭设高度超过檐口1.5m，脚手架立杆排设必须按照跟随建筑物平面形状搭设，建筑物挑出的窗、阳台，不到1.5m，立杆柱子应跳过。超过1.5米的阳台立杆立在阳台面上。3、大、小横杆：钢管脚手架底排大横杆步距中对中2m，自第二排起其余大横杆步距中对中1.8m。设在立杆内侧压在小横杆上，内外横杆之间再设二根纵向杆，因脚手片使用（0.90×1.2m），以增加脚手片承载力。大、小横杆用扣件固定时，外伸钢管头0.1m。并尽量保持一致。小横杆设置在立杆与大横杆交点处，两端固定在立杆上，确保安全受力。4、杆件搭接：钢管脚手架立杆大横杆采用对接，踢脚杆、防护栏杆采用对接和搭接，相邻杆件搭接、对接必须错开一个档距，同一平面上的接头不得超过50%。5、剪刀撑的位置：在每一面脚手架外侧端头第一根立杆到末端最后一根总共几米，在几道剪刀撑按尺寸分均匀后，再从端头第一根立杆底部开始设置剪刀撑，剪刀撑水平尺寸不可以超过9m，确保剪刀撑尺寸均匀、受力一致，立面美观。剪刀撑件与地面夹角为45——60°，自下而上连续设置。接长搭接长度不少于1m，扣件不少于三只，钢管头外伸扣件10cm。剪刀撑杆件搭接必须平放搭接，上、下杆件交错搭接，设置时与其他杆件的交叉点互相连接，最好压在小横杆上部，剪刀撑及斜杆搭设时并延伸到顶部大横杆以上。6、使用扣件：立杆、大横杆、扶手栏杆、踢脚杆采用对接扣件，大、小横杆与立杆的连接采用直角扣件，剪刀撑的接长与大横杆、立杆固定用旋转扣件。7、架体与建筑物拉结：自建筑物外墙阳角与阴角转角进来1m设一接结点，在脚手架与建筑物按水平方向7m拉一点，垂直方向4m设一拉结点（垂直方向基本上每一层的圈梁内设拉结点），转角较多和顶部处结点必须加密10%，顶部80cm以内范围按水平方向7m设一拉结点（如超出80cm必须再设拉结点）。钢管脚手架采用钢性拉结，本工程采用φ12预埋砼梁、柱内。在套短钢管用扣件与脚手架立杆钢性拉结，最好尽量设置在内立杆，大、小横杆接点处，拉结应牢固、稳定、上下错位。（见图三所示）8、脚手架的防雷措施：外架四角均设避雷针，设置在脚手架立杆上，高度超过立杆1.5m并将所有最上层脚手架大横杆用Φ10镀锌圆钢连通,底层外架做接地处理,形成避雷网。四、脚手片与防护栏杆：1、建筑物的外脚手架操作层及操作层的上、下层、底层、顶层必须满铺外，还应在中间至少满铺一层，装饰阶段必须层层满铺脚手片。满铺层的脚手片必须垂直墙面横向铺设，满铺到位，不留空隙、无探头板、交接处平整，脚手片完好无损。破损的及时更换，不能满铺处必须采取有效措施封闭或挂牌警示，脚手架端头做好防护栏杆，挂好禁止通行牌子。每块竹片铺设应用不小于18#铅丝双股并联绑扎4点，要求严密绑扎...
