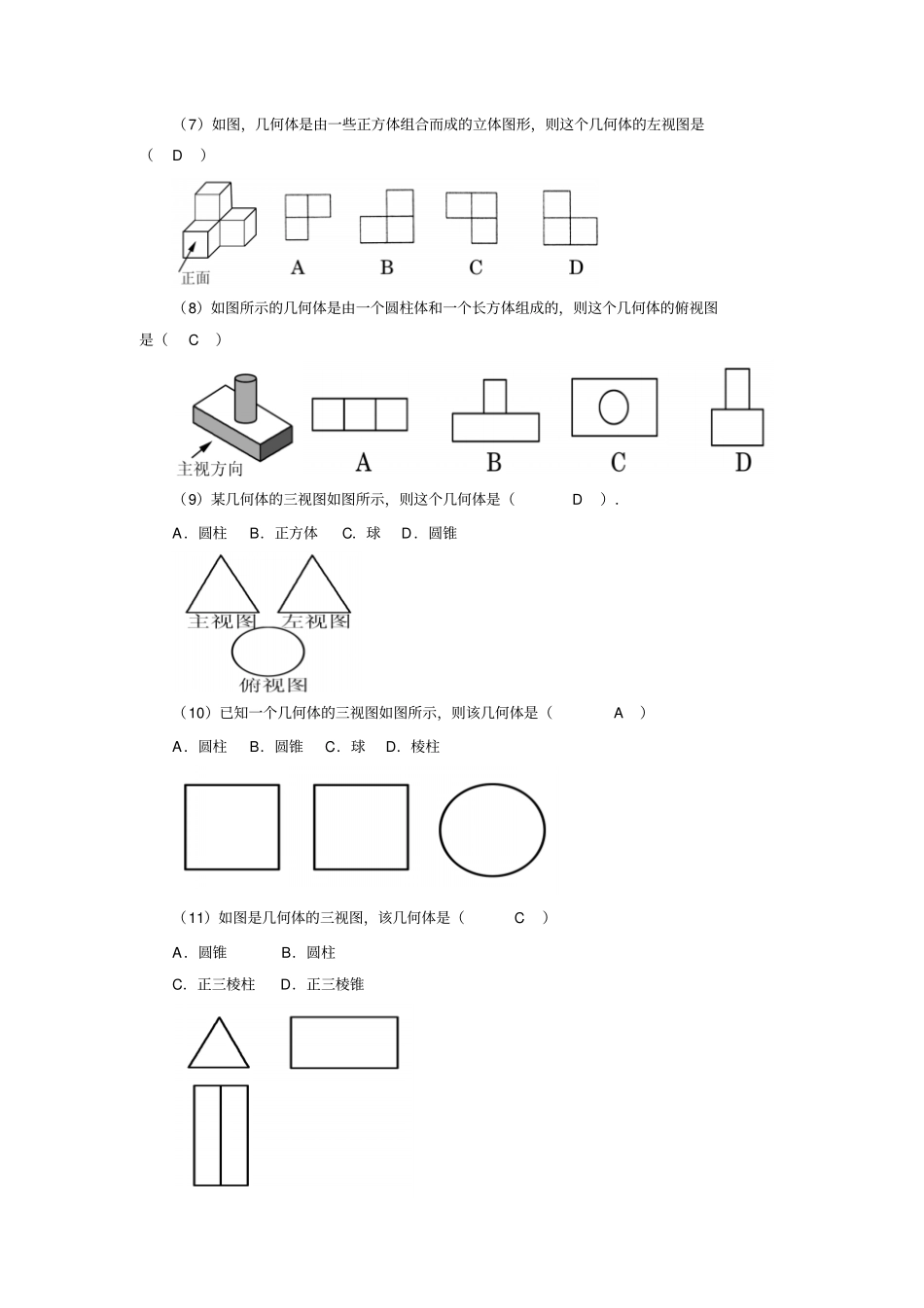

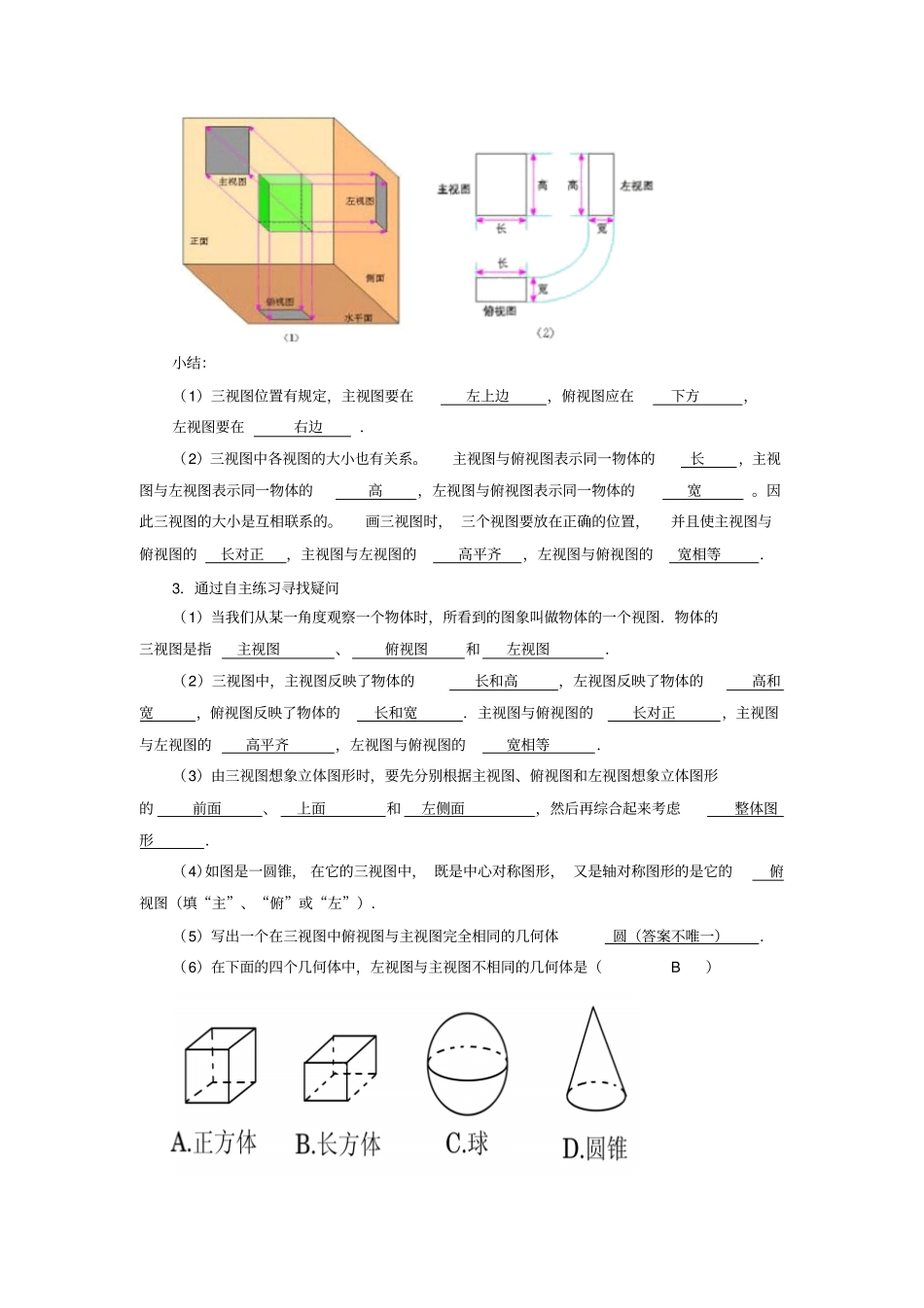

《三视图》教案教学目标1．会从投影的角度了解主视图、俯视图、左视图和三视图的概念．2．会画简单几何体的三视图．3．会从三视图辨别简单的物体．4．学会根据物体的三视图描述出几何体的基本形状或实物原型．5．经历探索简单的几何体的三视图的还原，进一步发展空间想象能力．学习重点1．从投影的角度加深对三视图的理解和会画简单的三视图．2．根据三视图描述基本几何体和实物原型及三视图在生产中的作用．教学难点1．会画简单几何体的三视图，从三视图中辨别几何体．2．根据三视图想象基本几何体实物原型．教学过程一、寻疑之自主学习1．活动一如图，直三棱柱的侧棱与水平投影面垂直。请与同伴一起探讨下面的问题：（1）以水平投影面为投影面，在正投影下，这个直棱柱的三条侧棱的投影是什么图形？（2）画出直三棱柱在水平投影面的正投影，得到的投影是什么图形？它与直三棱柱的底面有什么关系？（3）这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？2．活动二学生观察思考：（1）三个视图位置上的关系。（2）三个视图除了位置上的关系，在大小尺寸上，彼此之间又存在什么关系？小结：（1）三视图位置有规定，主视图要在左上边，俯视图应在下方，左视图要在右边．（2）三视图中各视图的大小也有关系。主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽。因此三视图的大小是互相联系的。画三视图时，三个视图要放在正确的位置，并且使主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．3．通过自主练习寻找疑问（1）当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图．物体的三视图是指主视图、俯视图和左视图．（2）三视图中，主视图反映了物体的长和高，左视图反映了物体的高和宽，俯视图反映了物体的长和宽．主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．（3）由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形．（4）如图是一圆锥，在它的三视图中，既是中心对称图形，又是轴对称图形的是它的俯视图（填“主”、“俯”或“左”）．（5）写出一个在三视图中俯视图与主视图完全相同的几何体圆（答案不唯一）．（6）在下面的四个几何体中，左视图与主视图不相同的几何体是（B）（7）如图，几何体是由一些正方体组合而成的立体图形，则这个几何体的左视图是（D）（8）如图所示的几何体是由一个圆柱体和一个长方体组成的，则这个几何体的俯视图是（C）（9）某几何体的三视图如图所示，则这个几何体是（D）．A．圆柱B．正方体C．球D．圆锥（10）已知一个几何体的三视图如图所示，则该几何体是（A）A．圆柱B．圆锥C．球D．棱柱（11）如图是几何体的三视图，该几何体是（C）A．圆锥B．圆柱C．正三棱柱D．正三棱锥（12）如图所示的主视图、左视图、俯视图是下列哪个物体的三视图（A）二、解惑之例题解析例1画出图所示一些基本几何体的三视图．（1）圆柱（2）三菱柱（3）四棱锥（4）球分析：画这些基本几何体的三视图时，要注意从三个方面观察它们，具体画法为：1．确定主视图的位置，画出主视图；2．在主视图正下方画出俯视图，注意与主视图“长对正”；3．在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”．解：（1）主视图左视图俯视图（2）主视图左视图俯视图（3）主视图左视图俯视图例2画出图所示的支架（一种小零件）的三视图．分析：支架的现状：由两个大小不等的长方体构成的组合体，画三视图时要注意这两个长方体的上下、前后位置关系．解：图是支架的三视图．（4）主视图左视图俯视图主视图左视图俯视图例3根据三视图说出立体图形的名称．（1）（2）解：（1）从三个方向看立体图形，图象都是矩形，可以想象出：整体是长方体，如图所示．（2）从正面、侧面看立体图形，图象都是等腰三角形；从上面看，图象是圆；可以想象出：整体是圆锥，如图所示例4根据物体的三视图摸索物体的现状．主视图俯视图左视图分析：由主视图可知...
