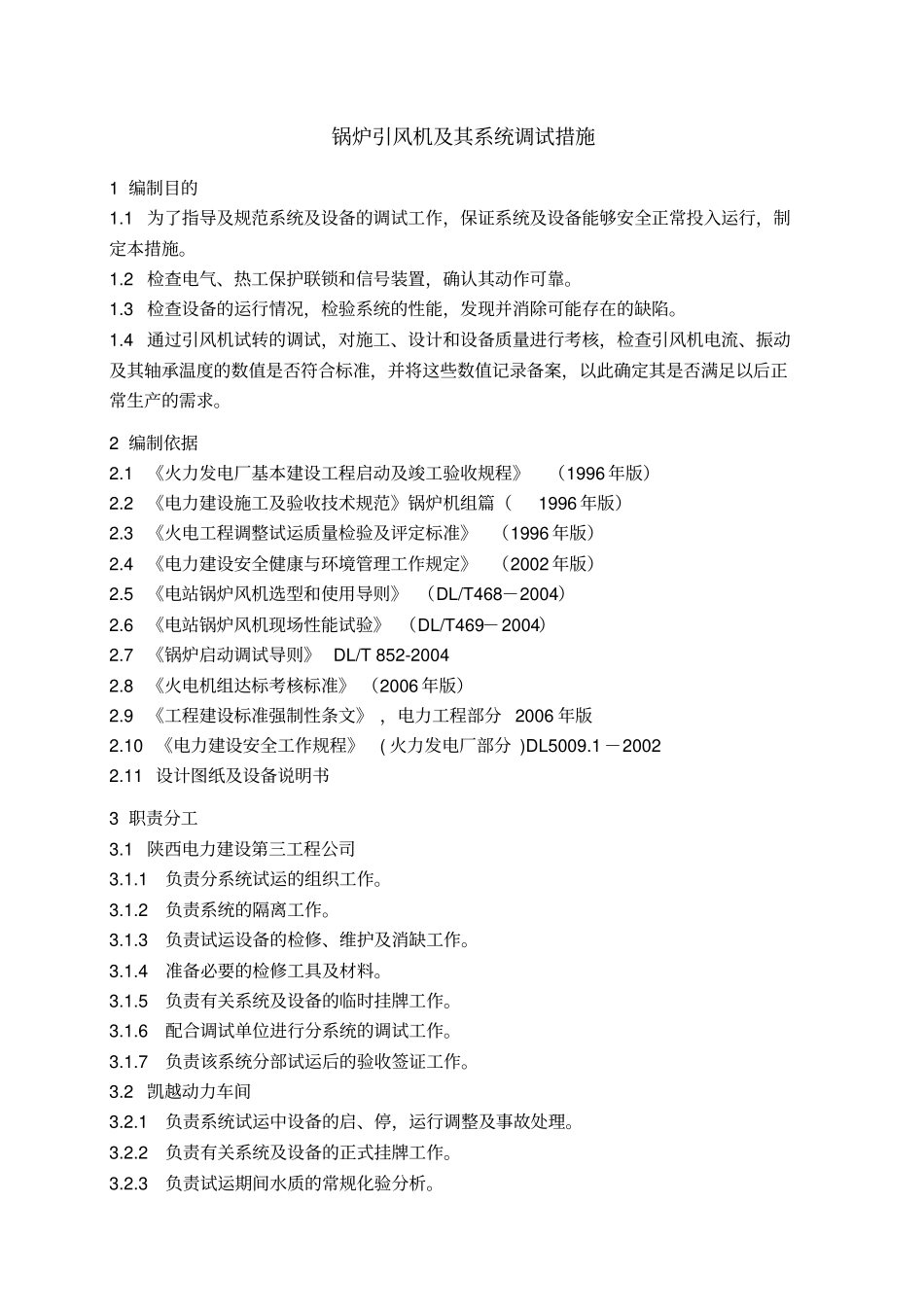

锅炉引风机及其系统调试措施1编制目的1.1为了指导及规范系统及设备的调试工作，保证系统及设备能够安全正常投入运行，制定本措施。1.2检查电气、热工保护联锁和信号装置，确认其动作可靠。1.3检查设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷。1.4通过引风机试转的调试，对施工、设计和设备质量进行考核，检查引风机电流、振动及其轴承温度的数值是否符合标准，并将这些数值记录备案，以此确定其是否满足以后正常生产的需求。2编制依据2.1《火力发电厂基本建设工程启动及竣工验收规程》（1996年版）2.2《电力建设施工及验收技术规范》锅炉机组篇（1996年版）2.3《火电工程调整试运质量检验及评定标准》（1996年版）2.4《电力建设安全健康与环境管理工作规定》（2002年版）2.5《电站锅炉风机选型和使用导则》（DL/T468－2004）2.6《电站锅炉风机现场性能试验》（DL/T469－2004）2.7《锅炉启动调试导则》DL/T852-20042.8《火电机组达标考核标准》（2006年版）2.9《工程建设标准强制性条文》，电力工程部分2006年版2.10《电力建设安全工作规程》(火力发电厂部分)DL5009.1－20022.11设计图纸及设备说明书3职责分工3.1陕西电力建设第三工程公司3.1.1负责分系统试运的组织工作。3.1.2负责系统的隔离工作。3.1.3负责试运设备的检修、维护及消缺工作。3.1.4准备必要的检修工具及材料。3.1.5负责有关系统及设备的临时挂牌工作。3.1.6配合调试单位进行分系统的调试工作。3.1.7负责该系统分部试运后的验收签证工作。3.2凯越动力车间3.2.1负责系统试运中设备的启、停，运行调整及事故处理。3.2.2负责有关系统及设备的正式挂牌工作。3.2.3负责试运期间水质的常规化验分析。3.2.4准备运行的规程、工具和记录报表等。3.2.5负责试运中设备的巡检及正常维护工作。3.2.6参加分部试运后的验收签证。3.3西北电力建设调试施工研究所3.3.1负责试运措施（方案）的编制工作，并进行技术交底。3.3.2准备有关测试用仪器、仪表及工具。3.3.3分系统调试的指挥工作。3.3.4负责试验数据的记录及整理工作。3.3.5填写试运质量验评表。3.3.6参加分部试运后的验收签证。3.3.7编写调试报告。4试验内容4.1热工信号及测点的检查传动。4.2风门挡板冷态检查及传动。4.3联锁保护试验。4.4引风机及其系统8小时试运。4.5引风机及其系统投运后的动态调整。5调试前应具备的条件5.1系统调试工作正式开始前，调试人员应对本系统进行全面检查，并做好原始记录。5.2记录在本系统调试过程中使用到的设备仪器名称、编号。引风机及其系统调试过程中使用到的仪器、仪表有：转速表、振动表、红外测温仪。6调试工作程序引风机及其系统的调试工作可按如下所示流程图进行：7调试方法7.1执行机构检查7.1.1检查验收电动开关烟风挡板，记录以下数据：7.1.1.1就地位置指示是否正确。7.1.1.2计算机上操作方向是否正确、反馈是否正确。7.1.1.3风门开、关时间。7.1.2检查验收电动调节风门调节线性，记录以下数据：7.1.2.1指令上行为0%、25%、50%、75%、100%时、指令下行为100%、75%、50%、25%、0%时分别对应的就地位置指示和反馈指示。7.1.2.2就地位置指示是否正确。7.1.2.3是否有快开、快关功能。7.1.3对以上执行机构在失去电源的状况下可能对系统产生的影响进行分析。如果有较大影响，提出联系单说明危害性。7.1.4对于风门关断挡板的检查传动，要求：7.1.4.1连杆上的标记刻线与风门实际位置基本一致，并与就地指示牌指示一致；7.1.4.2所有挡板能开足关严；7.1.4.3开关方向正确，就地指示与DCS指令、反馈一致（偏差<2%）；动作一致并灵活可靠。7.2热工信号检查7.2.1检查验收模拟量信号，记录以下数据：7.2.1.1信号名称7.2.1.2量程、对应的输出量及单位7.2.1.3在就地使用信号发生器按照0%、25%、50%、75%、100%量程加信号，并记录计算机上相应的数值7.2.1.4若信号为热阻，只需要记录当就地断开后远方对应的信号是否改变7.2.2检查验收开关量信号，记录以下数据：7.2.2.1信号名称7.2.2.2信号设计值7.2.2.3安装对一次元件校验合格证上的标定值7.2.2.4在就地通、断一次元件并记录计算机上对应的结果7.2.2.5开关失去电源后计算机上的结果7....
