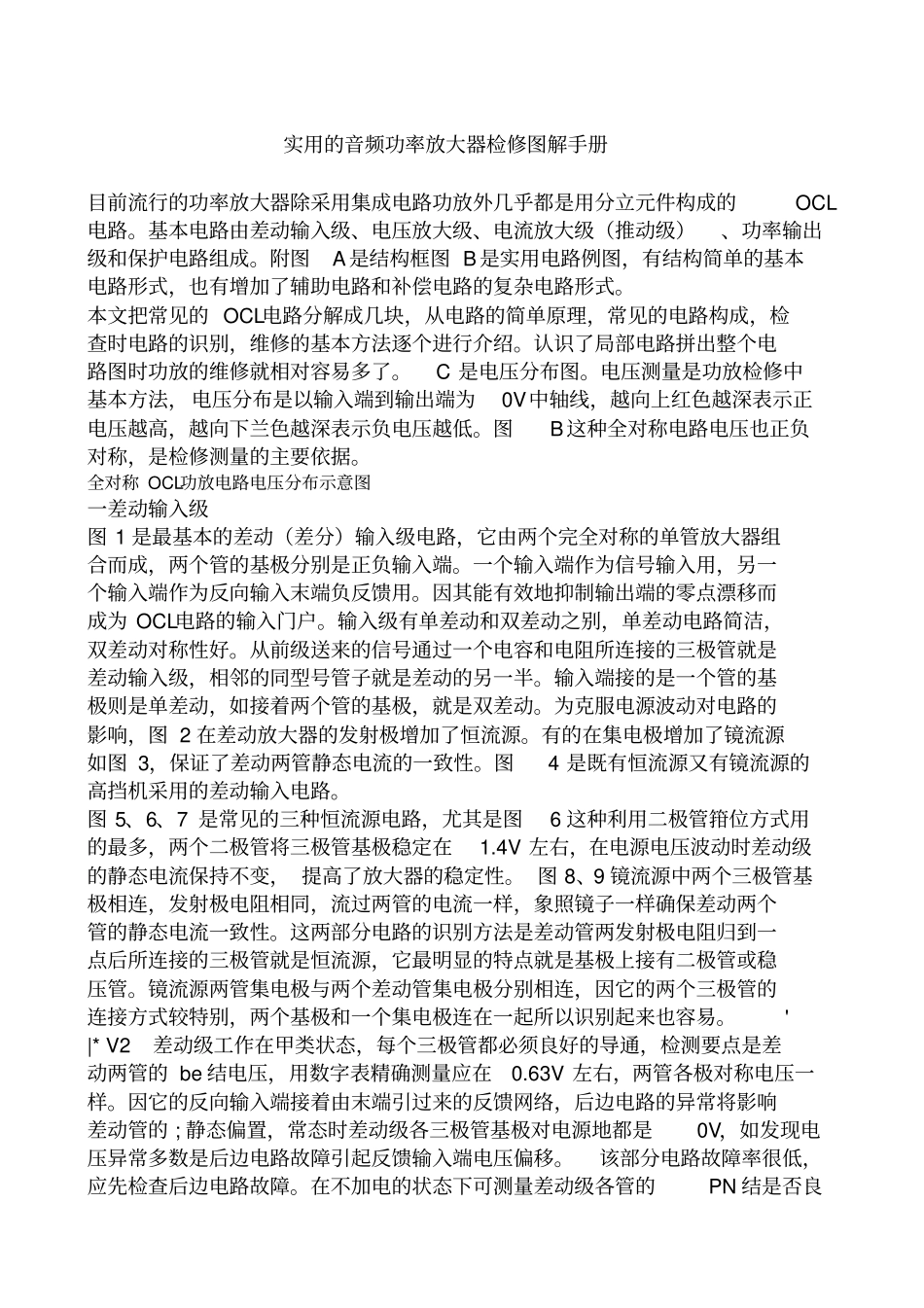

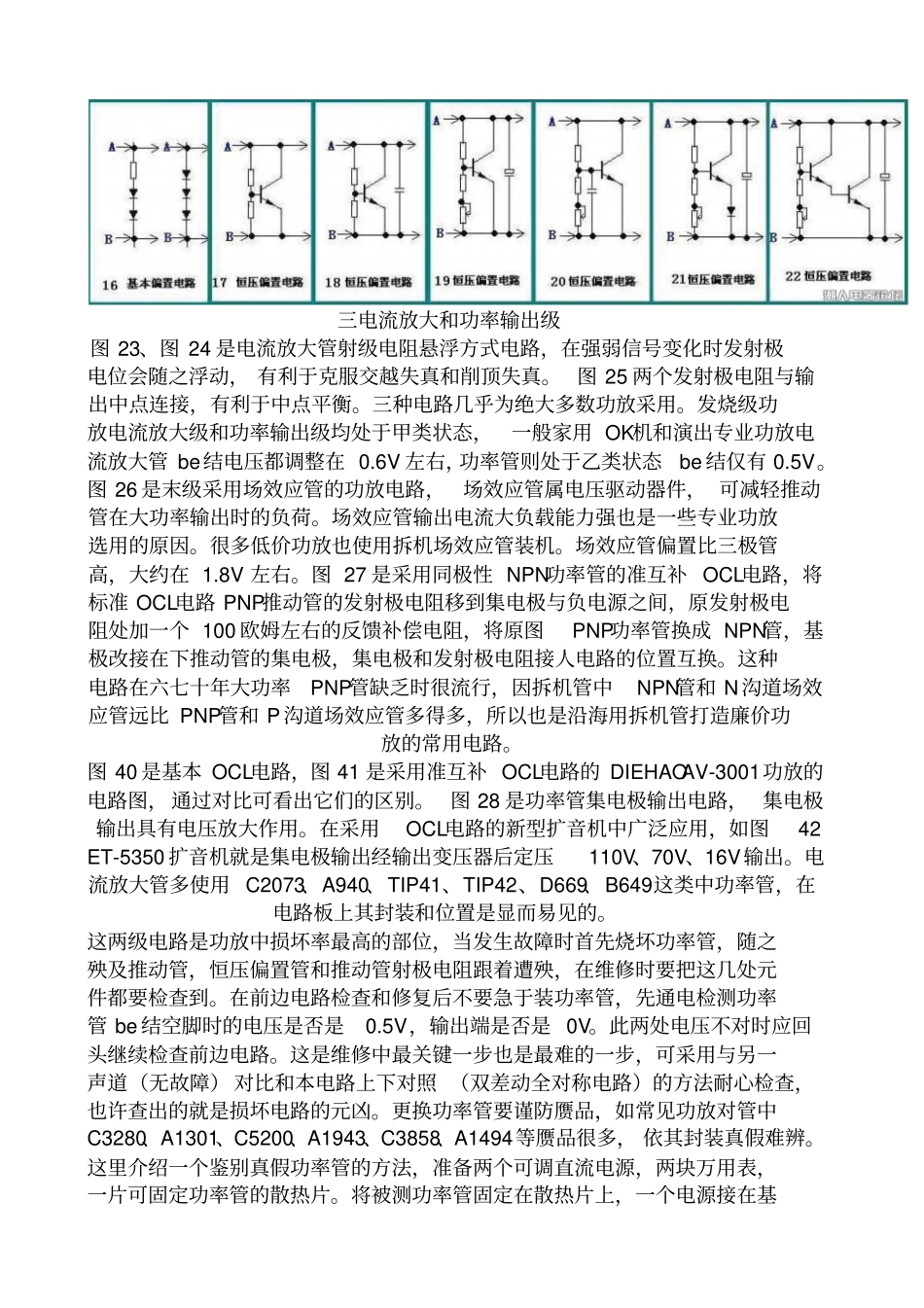

实用的音频功率放大器检修图解手册目前流行的功率放大器除采用集成电路功放外几乎都是用分立元件构成的OCL电路。基本电路由差动输入级、电压放大级、电流放大级（推动级）、功率输出级和保护电路组成。附图A是结构框图B是实用电路例图，有结构简单的基本电路形式，也有增加了辅助电路和补偿电路的复杂电路形式。本文把常见的OCL电路分解成几块，从电路的简单原理，常见的电路构成，检查时电路的识别，维修的基本方法逐个进行介绍。认识了局部电路拼出整个电路图时功放的维修就相对容易多了。C是电压分布图。电压测量是功放检修中基本方法，电压分布是以输入端到输出端为0V中轴线，越向上红色越深表示正电压越高，越向下兰色越深表示负电压越低。图B这种全对称电路电压也正负对称，是检修测量的主要依据。全对称OCL功放电路电压分布示意图一差动输入级图1是最基本的差动（差分）输入级电路，它由两个完全对称的单管放大器组合而成，两个管的基极分别是正负输入端。一个输入端作为信号输入用，另一个输入端作为反向输入末端负反馈用。因其能有效地抑制输出端的零点漂移而成为OCL电路的输入门户。输入级有单差动和双差动之别，单差动电路简洁，双差动对称性好。从前级送来的信号通过一个电容和电阻所连接的三极管就是差动输入级，相邻的同型号管子就是差动的另一半。输入端接的是一个管的基极则是单差动，如接着两个管的基极，就是双差动。为克服电源波动对电路的影响，图2在差动放大器的发射极增加了恒流源。有的在集电极增加了镜流源如图3，保证了差动两管静态电流的一致性。图4是既有恒流源又有镜流源的高挡机采用的差动输入电路。图5、6、7是常见的三种恒流源电路，尤其是图6这种利用二极管箝位方式用的最多，两个二极管将三极管基极稳定在1.4V左右，在电源电压波动时差动级的静态电流保持不变，提高了放大器的稳定性。图8、9镜流源中两个三极管基极相连，发射极电阻相同，流过两管的电流一样，象照镜子一样确保差动两个管的静态电流一致性。这两部分电路的识别方法是差动管两发射极电阻归到一点后所连接的三极管就是恒流源，它最明显的特点就是基极上接有二极管或稳压管。镜流源两管集电极与两个差动管集电极分别相连，因它的两个三极管的连接方式较特别，两个基极和一个集电极连在一起所以识别起来也容易。'|*V2差动级工作在甲类状态，每个三极管都必须良好的导通，检测要点是差动两管的be结电压，用数字表精确测量应在0.63V左右，两管各极对称电压一样。因它的反向输入端接着由末端引过来的反馈网络，后边电路的异常将影响差动管的;静态偏置，常态时差动级各三极管基极对电源地都是0V，如发现电压异常多数是后边电路故障引起反馈输入端电压偏移。该部分电路故障率很低，应先检查后边电路故障。在不加电的状态下可测量差动级各管的PN结是否良好，因各管各脚都接有电阻，测量时用指针表R×1档，NPN管黑表笔接基极红表笔分别接集电极和发射极都导通，交换表笔再测都不导通，PNP管与之相反。二电压放大级图10是最简单的电压放大电路，在低档次的功放中广泛应用。由差动级送来的信号经单管放大后从集电极输出，经电阻和二极管分压送往下级。图11是复合管放大方式，图12是差动放大方式。后两种电路都加进恒流源作为集电极负载，提高后级电路的稳定性。这三种电压放大电路都是配合单差动输入电路的。如八达DC-211AK功放就采用图11电路，联声MA-767功放则与图12类似。图13是双差动输入方式电压放大级的基本电路，极性不同的两个三极管分别对来自不同极性的差动级集电极信号进行再度放大。如高士AV-115功放的电压放大电路就是如此。在一些高档机和专业功放中常采用图14和图15共射共基放大电路，该放大器能改善放大器的线性和展宽频带。如湖山PSM96功放其电压放大如图14所示。DSPPAMP-600P、ZHONGHEET-5350就采用图15电压放大电路。该部分电路也工作在甲类状态，be结电压在0.63V左右。电压放大级与电流放大级是直接耦合的，电压放大管集电极接着电流放大管基极，电流放大管的偏置就由前边电路提供。图16是最基本的偏置电路，这部分电路本身是电压放大管的集电极负载，通过电阻分压和二极...
