主要分部分项工程施工方案和技术措施范本VIP免费

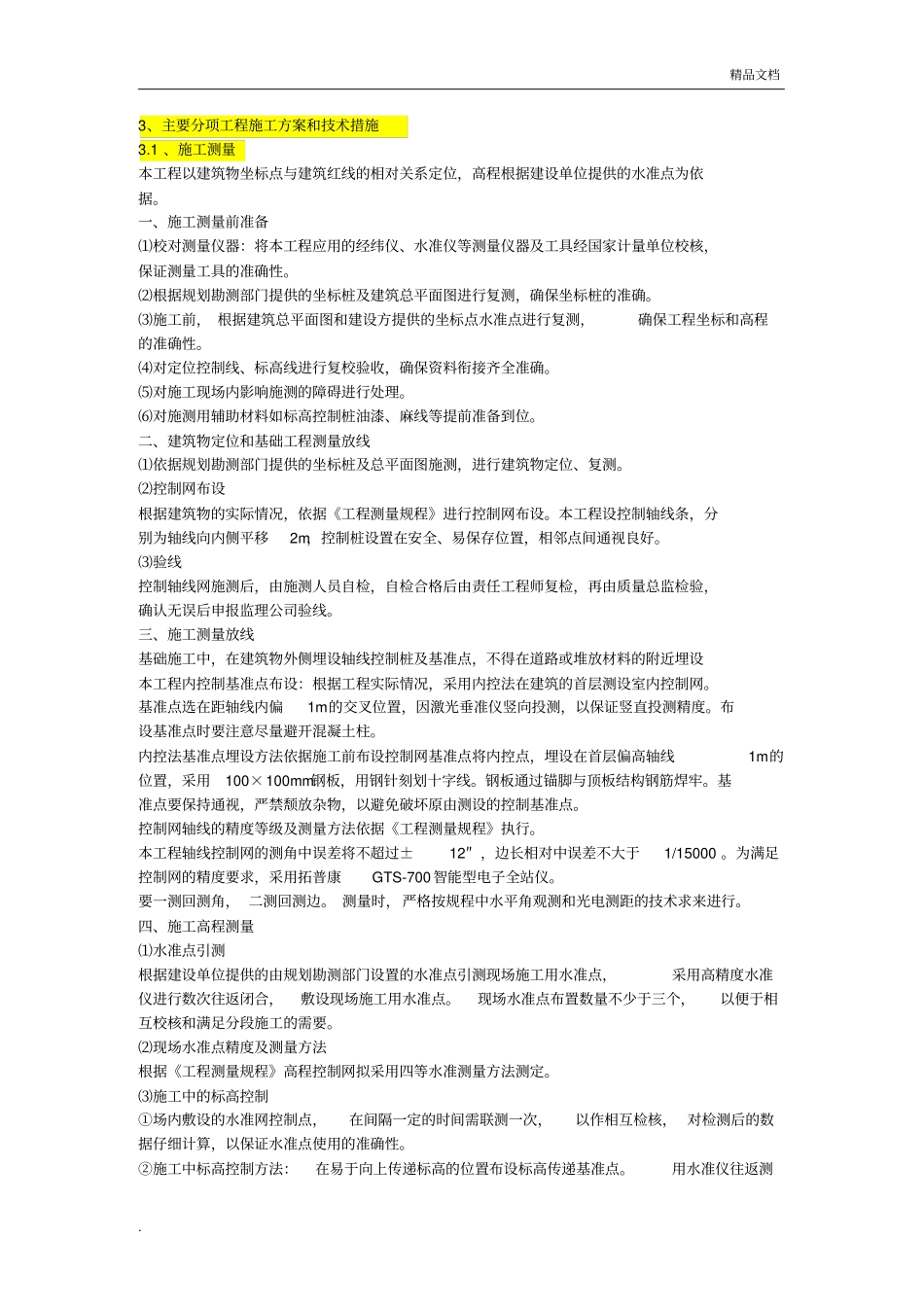

精品文档.3、主要分项工程施工方案和技术措施3.1、施工测量本工程以建筑物坐标点与建筑红线的相对关系定位，高程根据建设单位提供的水准点为依据。一、施工测量前准备⑴校对测量仪器：将本工程应用的经纬仪、水准仪等测量仪器及工具经国家计量单位校核，保证测量工具的准确性。⑵根据规划勘测部门提供的坐标桩及建筑总平面图进行复测，确保坐标桩的准确。⑶施工前，根据建筑总平面图和建设方提供的坐标点水准点进行复测，确保工程坐标和高程的准确性。⑷对定位控制线、标高线进行复校验收，确保资料衔接齐全准确。⑸对施工现场内影响施测的障碍进行处理。⑹对施测用辅助材料如标高控制桩油漆、麻线等提前准备到位。二、建筑物定位和基础工程测量放线⑴依据规划勘测部门提供的坐标桩及总平面图施测，进行建筑物定位、复测。⑵控制网布设根据建筑物的实际情况，依据《工程测量规程》进行控制网布设。本工程设控制轴线条，分别为轴线向内侧平移2m，控制桩设置在安全、易保存位置，相邻点间通视良好。⑶验线控制轴线网施测后，由施测人员自检，自检合格后由责任工程师复检，再由质量总监检验，确认无误后申报监理公司验线。三、施工测量放线基础施工中，在建筑物外侧埋设轴线控制桩及基准点，不得在道路或堆放材料的附近埋设本工程内控制基准点布设：根据工程实际情况，采用内控法在建筑的首层测设室内控制网。基准点选在距轴线内偏1m的交叉位置，因激光垂准仪竖向投测，以保证竖直投测精度。布设基准点时要注意尽量避开混凝土柱。内控法基准点埋设方法依据施工前布设控制网基准点将内控点，埋设在首层偏高轴线1m的位置，采用100×100mm钢板，用钢针刻划十字线。钢板通过锚脚与顶板结构钢筋焊牢。基准点要保持通视，严禁颓放杂物，以避免破坏原由测设的控制基准点。控制网轴线的精度等级及测量方法依据《工程测量规程》执行。本工程轴线控制网的测角中误差将不超过±12″，边长相对中误差不大于1/15000。为满足控制网的精度要求，采用拓普康GTS-700智能型电子全站仪。要一测回测角，二测回测边。测量时，严格按规程中水平角观测和光电测距的技术求来进行。四、施工高程测量⑴水准点引测根据建设单位提供的由规划勘测部门设置的水准点引测现场施工用水准点，采用高精度水准仪进行数次往返闭合，敷设现场施工用水准点。现场水准点布置数量不少于三个，以便于相互校核和满足分段施工的需要。⑵现场水准点精度及测量方法根据《工程测量规程》高程控制网拟采用四等水准测量方法测定。⑶施工中的标高控制①场内敷设的水准网控制点，在间隔一定的时间需联测一次，以作相互检核，对检测后的数据仔细计算，以保证水准点使用的准确性。②施工中标高控制方法：在易于向上传递标高的位置布设标高传递基准点。用水准仪往返测精品文档.验，以便检验和纠正。当柱拆模后在柱上测设相对该层+1.000m标高。③在结构层施工，传递引测标高时，尽可能直接引测，即每楼层应用钢尺自基准点+1.000m处向上垂直丈量，做好抄平的依据。五、建筑物的沉降观测1、测量工具和仪器准备采用高精度瑞士水准仪及与之配套使用的水准尺，按国家二等水准测量的技术要求施测。2、水准点的设置沉降观测依据稳定性良好的水准点进行，水准点考虑永久使用，为相互检查核对，专用水准点埋设数量不少于三个，埋设地点稳定，不受施工机具车辆碰压，以防止水准点高程变动。3、将水准点组成闭合水准路线或进行往返测量，其闭合差不得超过0.6√n(n为测段的测站数），水准点高程可根据国家或城市水准点引测，或者假定高程系统，并与该地区水准点联测。4、沉降观测点布设位置依据设计图规定，施工单位根据设计要求进行埋设。5、沉降观测终止时间要以沉降量大小及沉降速度来确定，通常以月沉降量不超过1mm时，可以认为沉降基本稳定。6、建筑施工期间每增加一层观测一次。当建筑物发生较大沉降，不均匀沉降或出现裂缝时，立即向工程技术负责人汇报，并立即进行每日或数日一次连续值班观测。7、沉降观测注意事项沉降观测是一项长期性、系统性观测工作。为保证观测成果的正确性，如实反映建筑物沉降情况，做到四固定：⑴固定人员观测和整理成果；...
