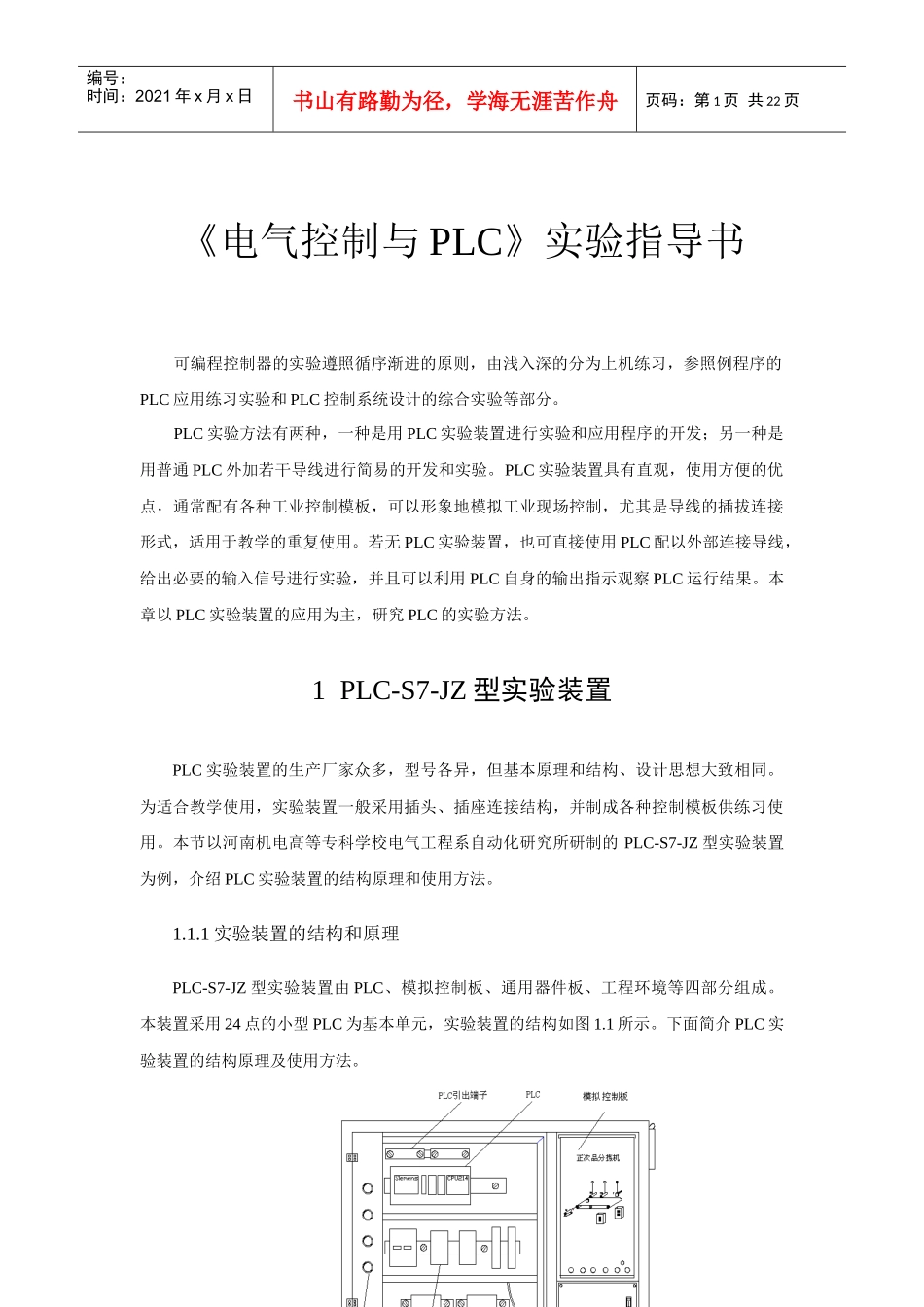

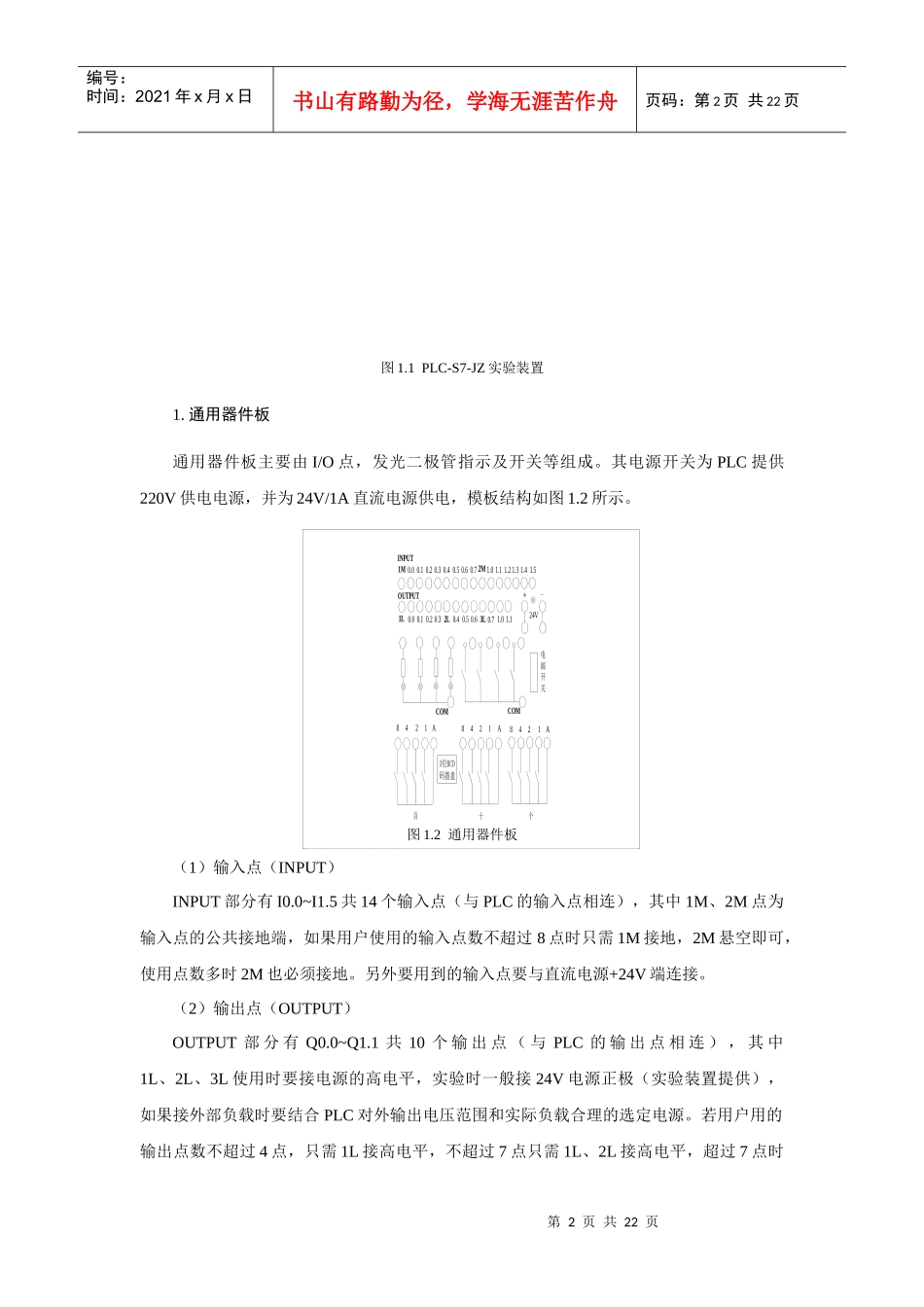

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页《电气控制与PLC》实验指导书可编程控制器的实验遵照循序渐进的原则，由浅入深的分为上机练习，参照例程序的PLC应用练习实验和PLC控制系统设计的综合实验等部分。PLC实验方法有两种，一种是用PLC实验装置进行实验和应用程序的开发；另一种是用普通PLC外加若干导线进行简易的开发和实验。PLC实验装置具有直观，使用方便的优点，通常配有各种工业控制模板，可以形象地模拟工业现场控制，尤其是导线的插拔连接形式，适用于教学的重复使用。若无PLC实验装置，也可直接使用PLC配以外部连接导线，给出必要的输入信号进行实验，并且可以利用PLC自身的输出指示观察PLC运行结果。本章以PLC实验装置的应用为主，研究PLC的实验方法。1PLC-S7-JZ型实验装置PLC实验装置的生产厂家众多，型号各异，但基本原理和结构、设计思想大致相同。为适合教学使用，实验装置一般采用插头、插座连接结构，并制成各种控制模板供练习使用。本节以河南机电高等专科学校电气工程系自动化研究所研制的PLC-S7-JZ型实验装置为例，介绍PLC实验装置的结构原理和使用方法。1.1.1实验装置的结构和原理PLC-S7-JZ型实验装置由PLC、模拟控制板、通用器件板、工程环境等四部分组成。本装置采用24点的小型PLC为基本单元，实验装置的结构如图1.1所示。下面简介PLC实验装置的结构原理及使用方法。第2页共22页第1页共22页3位BCD码拨盘0.40.5百8421ACOMOUTPUT0.01L0.10.30.22LINPUT0.01M0.10.30.20.4电源开关8421ACOM十8421A个1.33L0.50.61.00.71.12M0.60.71.11.01.2+24V1.41.5编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页图1.1PLC-S7-JZ实验装置1.通用器件板通用器件板主要由I/O点，发光二极管指示及开关等组成。其电源开关为PLC提供220V供电电源，并为24V/1A直流电源供电，模板结构如图1.2所示。图1.2通用器件板（1）输入点（INPUT）INPUT部分有I0.0~I1.5共14个输入点（与PLC的输入点相连），其中1M、2M点为输入点的公共接地端，如果用户使用的输入点数不超过8点时只需1M接地，2M悬空即可，使用点数多时2M也必须接地。另外要用到的输入点要与直流电源+24V端连接。（2）输出点（OUTPUT）OUTPUT部分有Q0.0~Q1.1共10个输出点（与PLC的输出点相连），其中1L、2L、3L使用时要接电源的高电平，实验时一般接24V电源正极（实验装置提供），如果接外部负载时要结合PLC对外输出电压范围和实际负载合理的选定电源。若用户用的输出点数不超过4点，只需1L接高电平，不超过7点只需1L、2L接高电平，超过7点时第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页1L、2L、3L全接高电平。（3）通用器件板中间部分为4个钮子开关和4个指示灯（发光二极管），分别为PLC提供开关量输入信号和输出状态指示。钮子开关可以与模拟控制板配合使用，还可以单独使用。（4）电源部分通用器件板右侧是电源部分，设有交流供电电源开关和24V/1A直流电源的正、负极插座。（5）BCD码拨盘本装置设有3位BCD码拨盘，分别对应个、十、百位数，通过插拔式连接导线，可以将BCD码拨盘的8、4、2、1端与PLC的输入端点连接起来，从PLC外部向PLC内部定时器、计数器等送入所需要3位以下十进制数。（6）通用器件板与模拟控制板的联系模拟控制板给出各种控制对象的示意图，安装了一些开关、指示灯、I/O插座等器件。通用器件板上的INPUT及OUPUT端口与模拟控制板上的输入、输出信号端口按照一定规律连接起来，能够把控制对象板的输入信号送至PLC，也可以把PLC的输出送到控制对象板，使模拟控制板能够在PLC的控制下工作。2.模拟控制板的工作原理模拟控制板上的开关有点动按钮和钮子开关两种开关形式。模拟控制板上的开关均为双联开关，开关有效时，PLC输入有效，同时输入指示灯（发光二极管）发光。模拟控制板上的负载均采用发光二极管作为PLC输出指示，当模拟控制板上负载端得到高电平（+24伏）时发光二极管发光，低电平时熄灭。模拟控制板输入点结构与输出点结构工作原理如图1.3所示：图1.3实验模板电路原理图第4页...
