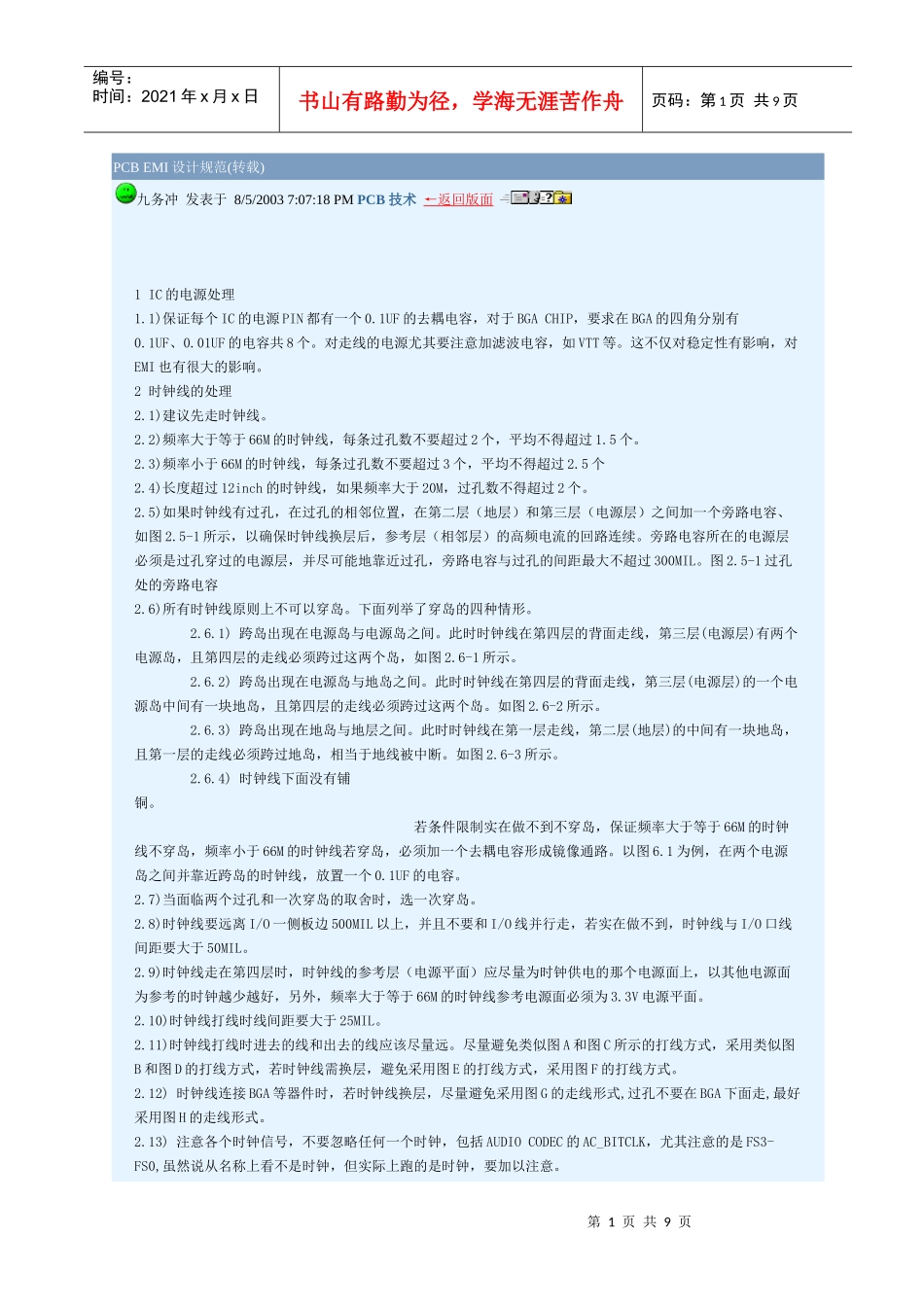

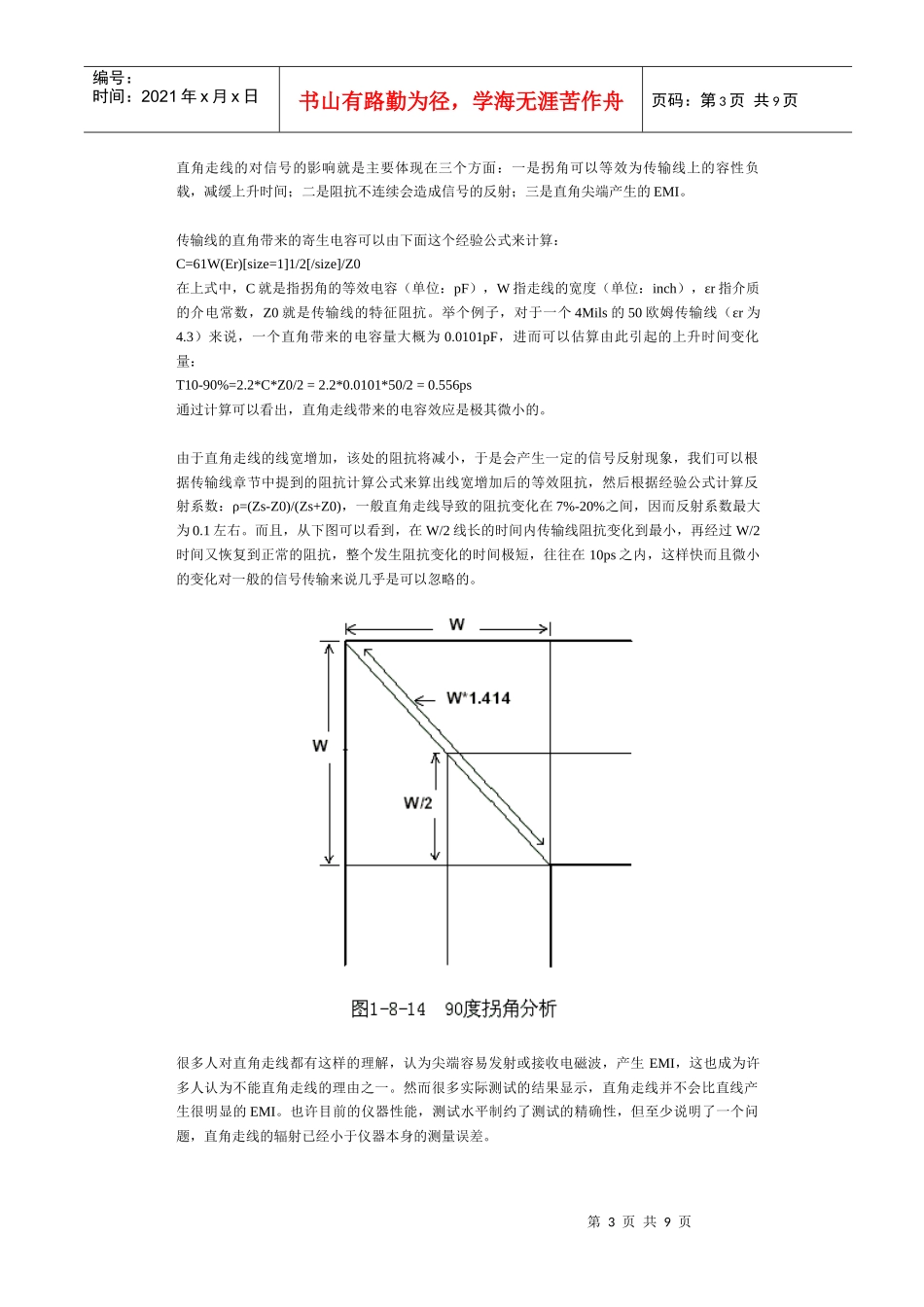

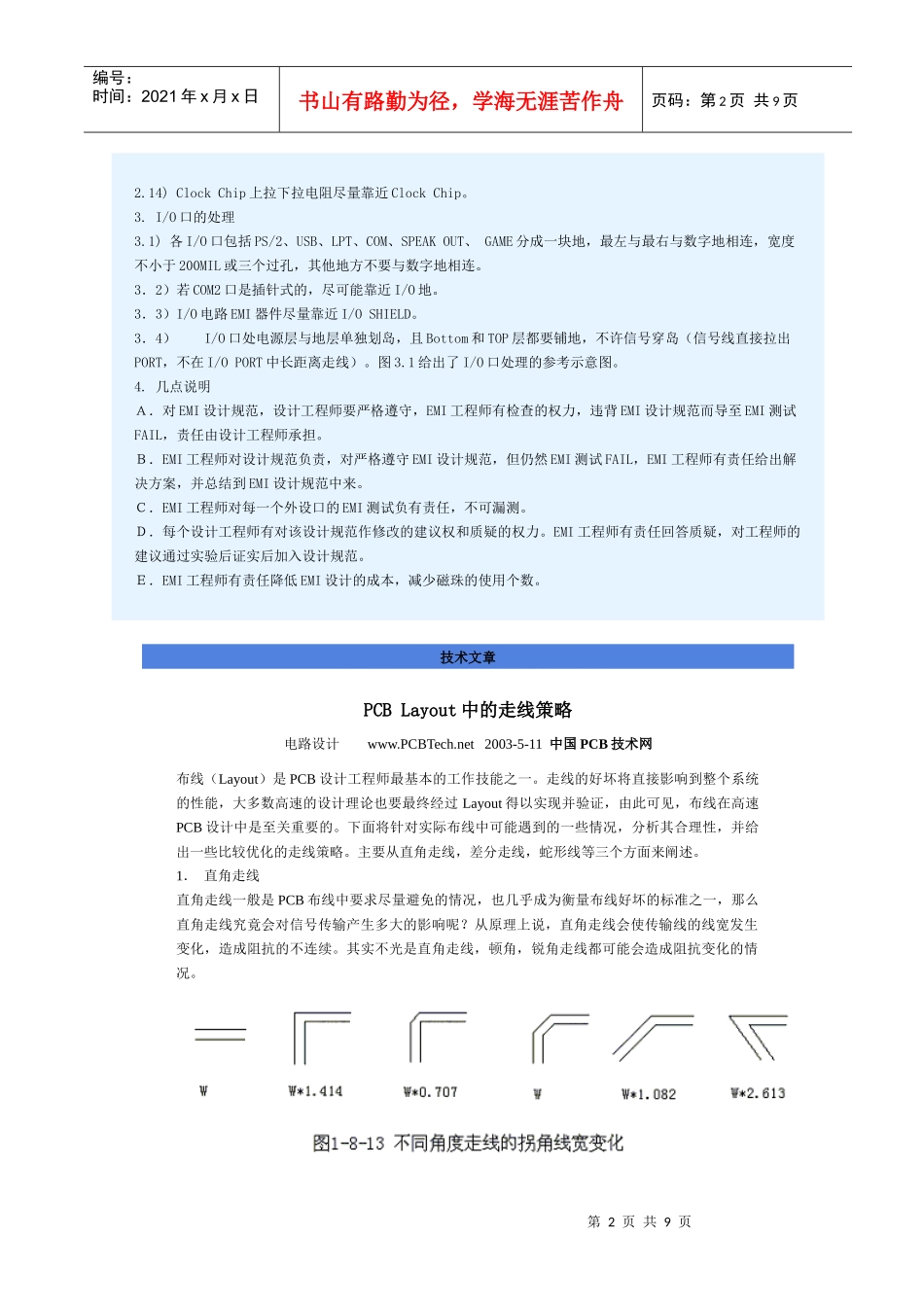

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页PCBEMI设计规范(转载)九务冲发表于8/5/20037:07:18PMPCB技术←返回版面1IC的电源处理1.1)保证每个IC的电源PIN都有一个0.1UF的去耦电容，对于BGACHIP，要求在BGA的四角分别有0.1UF、0.01UF的电容共8个。对走线的电源尤其要注意加滤波电容，如VTT等。这不仅对稳定性有影响，对EMI也有很大的影响。2时钟线的处理2.1)建议先走时钟线。2.2)频率大于等于66M的时钟线，每条过孔数不要超过2个，平均不得超过1.5个。2.3)频率小于66M的时钟线，每条过孔数不要超过3个，平均不得超过2.5个2.4)长度超过12inch的时钟线，如果频率大于20M，过孔数不得超过2个。2.5)如果时钟线有过孔，在过孔的相邻位置，在第二层（地层）和第三层（电源层）之间加一个旁路电容、如图2.5-1所示，以确保时钟线换层后，参考层（相邻层）的高频电流的回路连续。旁路电容所在的电源层必须是过孔穿过的电源层，并尽可能地靠近过孔，旁路电容与过孔的间距最大不超过300MIL。图2.5-1过孔处的旁路电容2.6)所有时钟线原则上不可以穿岛。下面列举了穿岛的四种情形。2.6.1)跨岛出现在电源岛与电源岛之间。此时时钟线在第四层的背面走线，第三层(电源层)有两个电源岛，且第四层的走线必须跨过这两个岛，如图2.6-1所示。2.6.2)跨岛出现在电源岛与地岛之间。此时时钟线在第四层的背面走线，第三层(电源层)的一个电源岛中间有一块地岛，且第四层的走线必须跨过这两个岛。如图2.6-2所示。2.6.3)跨岛出现在地岛与地层之间。此时时钟线在第一层走线，第二层(地层)的中间有一块地岛，且第一层的走线必须跨过地岛，相当于地线被中断。如图2.6-3所示。2.6.4)时钟线下面没有铺铜。若条件限制实在做不到不穿岛，保证频率大于等于66M的时钟线不穿岛，频率小于66M的时钟线若穿岛，必须加一个去耦电容形成镜像通路。以图6.1为例，在两个电源岛之间并靠近跨岛的时钟线，放置一个0.1UF的电容。2.7)当面临两个过孔和一次穿岛的取舍时，选一次穿岛。2.8)时钟线要远离I/O一侧板边500MIL以上，并且不要和I/O线并行走，若实在做不到，时钟线与I/O口线间距要大于50MIL。2.9)时钟线走在第四层时，时钟线的参考层（电源平面）应尽量为时钟供电的那个电源面上，以其他电源面为参考的时钟越少越好，另外，频率大于等于66M的时钟线参考电源面必须为3.3V电源平面。2.10)时钟线打线时线间距要大于25MIL。2.11)时钟线打线时进去的线和出去的线应该尽量远。尽量避免类似图A和图C所示的打线方式，采用类似图B和图D的打线方式，若时钟线需换层，避免采用图E的打线方式，采用图F的打线方式。2.12)时钟线连接BGA等器件时，若时钟线换层，尽量避免采用图G的走线形式,过孔不要在BGA下面走,最好采用图H的走线形式。2.13)注意各个时钟信号，不要忽略任何一个时钟，包括AUDIOCODEC的AC_BITCLK，尤其注意的是FS3-FS0,虽然说从名称上看不是时钟，但实际上跑的是时钟，要加以注意。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页2.14)ClockChip上拉下拉电阻尽量靠近ClockChip。3.I/O口的处理3.1)各I/O口包括PS/2、USB、LPT、COM、SPEAKOUT、GAME分成一块地，最左与最右与数字地相连，宽度不小于200MIL或三个过孔，其他地方不要与数字地相连。3．2）若COM2口是插针式的，尽可能靠近I/O地。3．3）I/O电路EMI器件尽量靠近I/OSHIELD。3．4）I/O口处电源层与地层单独划岛，且Bottom和TOP层都要铺地，不许信号穿岛（信号线直接拉出PORT，不在I/OPORT中长距离走线）。图3.1给出了I/O口处理的参考示意图。4.几点说明Ａ．对EMI设计规范，设计工程师要严格遵守，EMI工程师有检查的权力，违背EMI设计规范而导至EMI测试FAIL，责任由设计工程师承担。Ｂ．EMI工程师对设计规范负责，对严格遵守EMI设计规范，但仍然EMI测试FAIL，EMI工程师有责任给出解决方案，并总结到EMI设计规范中来。Ｃ．EMI工程师对每一个外设口的EMI测试负有责任，不可漏测。Ｄ．每个设计工程师有对该设计规范作修改的建议权和质疑的权力。EMI工程师有责任回答质疑，对工程师的建议...
