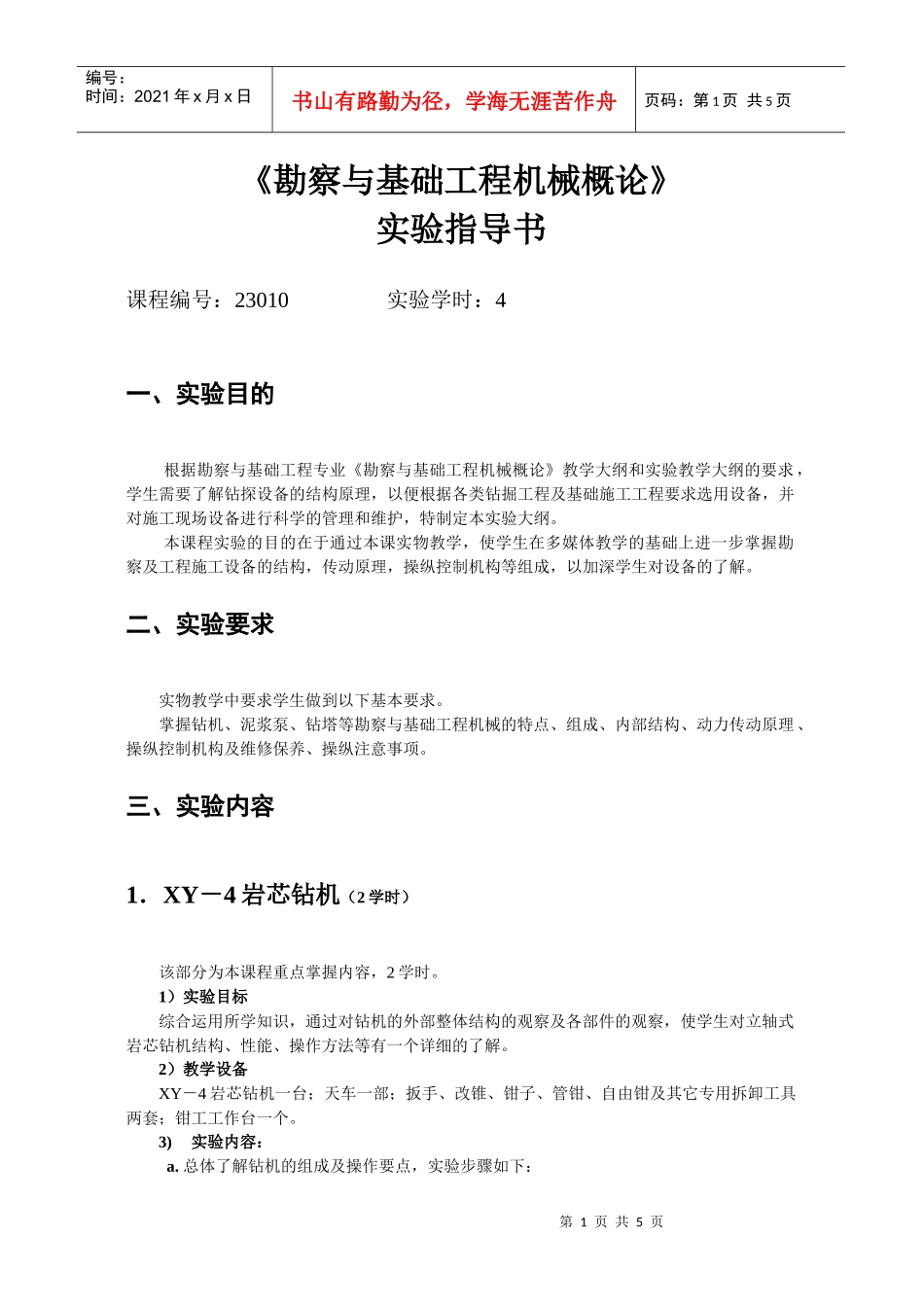

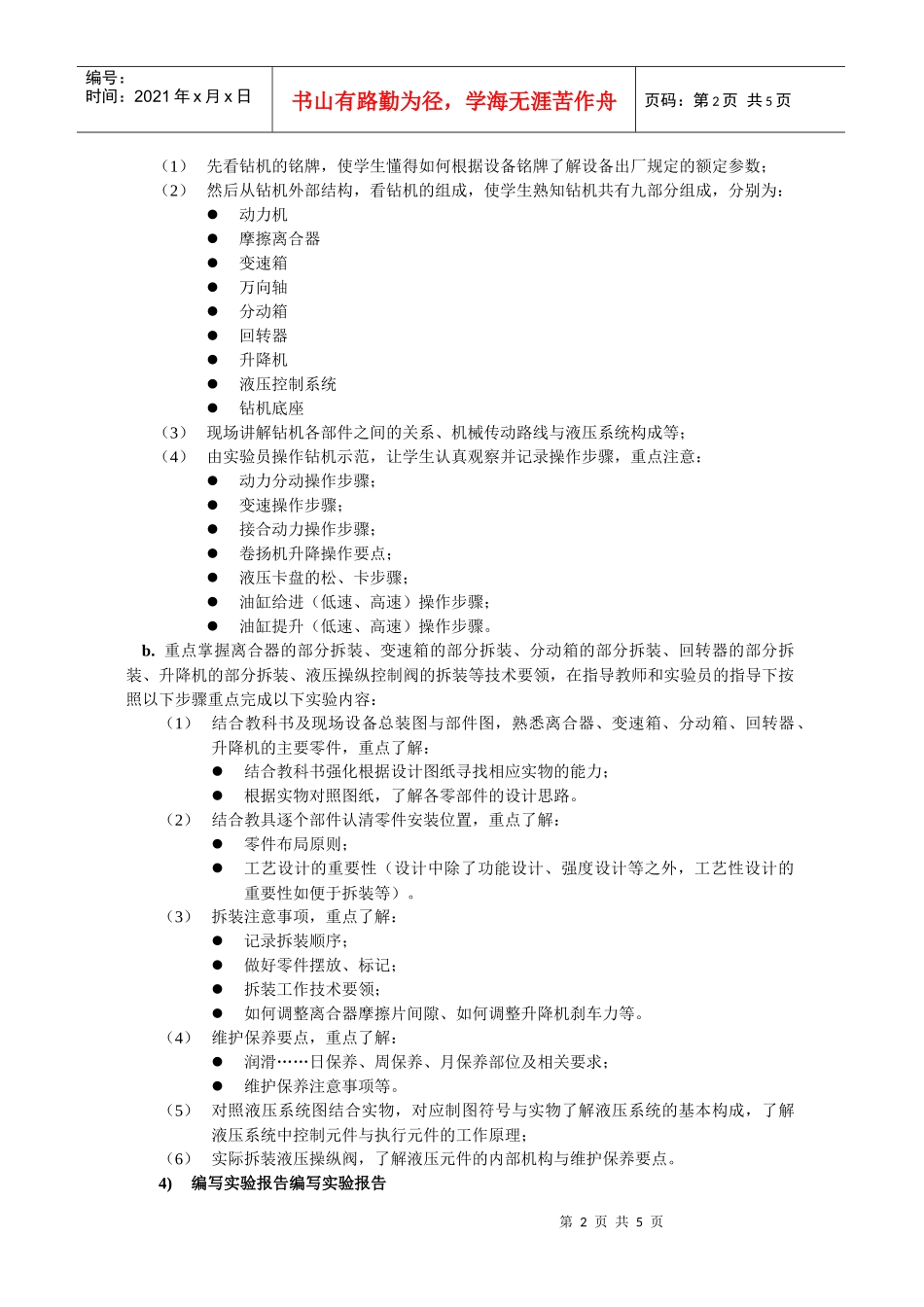

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页《勘察与基础工程机械概论》实验指导书课程编号：23010实验学时：4一、实验目的根据勘察与基础工程专业《勘察与基础工程机械概论》教学大纲和实验教学大纲的要求，学生需要了解钻探设备的结构原理，以便根据各类钻掘工程及基础施工工程要求选用设备，并对施工现场设备进行科学的管理和维护，特制定本实验大纲。本课程实验的目的在于通过本课实物教学，使学生在多媒体教学的基础上进一步掌握勘察及工程施工设备的结构，传动原理，操纵控制机构等组成，以加深学生对设备的了解。二、实验要求实物教学中要求学生做到以下基本要求。掌握钻机、泥浆泵、钻塔等勘察与基础工程机械的特点、组成、内部结构、动力传动原理、操纵控制机构及维修保养、操纵注意事项。三、实验内容1．XY－4岩芯钻机（2学时）该部分为本课程重点掌握内容，2学时。1）实验目标综合运用所学知识，通过对钻机的外部整体结构的观察及各部件的观察，使学生对立轴式岩芯钻机结构、性能、操作方法等有一个详细的了解。2）教学设备XY－4岩芯钻机一台；天车一部；扳手、改锥、钳子、管钳、自由钳及其它专用拆卸工具两套；钳工工作台一个。3)实验内容：a.总体了解钻机的组成及操作要点，实验步骤如下：第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页（1）先看钻机的铭牌，使学生懂得如何根据设备铭牌了解设备出厂规定的额定参数；（2）然后从钻机外部结构，看钻机的组成，使学生熟知钻机共有九部分组成，分别为：动力机摩擦离合器变速箱万向轴分动箱回转器升降机液压控制系统钻机底座（3）现场讲解钻机各部件之间的关系、机械传动路线与液压系统构成等；（4）由实验员操作钻机示范，让学生认真观察并记录操作步骤，重点注意：动力分动操作步骤；变速操作步骤；接合动力操作步骤；卷扬机升降操作要点；液压卡盘的松、卡步骤；油缸给进（低速、高速）操作步骤；油缸提升（低速、高速）操作步骤。b.重点掌握离合器的部分拆装、变速箱的部分拆装、分动箱的部分拆装、回转器的部分拆装、升降机的部分拆装、液压操纵控制阀的拆装等技术要领，在指导教师和实验员的指导下按照以下步骤重点完成以下实验内容：（1）结合教科书及现场设备总装图与部件图，熟悉离合器、变速箱、分动箱、回转器、升降机的主要零件，重点了解：结合教科书强化根据设计图纸寻找相应实物的能力；根据实物对照图纸，了解各零部件的设计思路。（2）结合教具逐个部件认清零件安装位置，重点了解：零件布局原则；工艺设计的重要性（设计中除了功能设计、强度设计等之外，工艺性设计的重要性如便于拆装等）。（3）拆装注意事项，重点了解：记录拆装顺序；做好零件摆放、标记；拆装工作技术要领；如何调整离合器摩擦片间隙、如何调整升降机刹车力等。（4）维护保养要点，重点了解：润滑……日保养、周保养、月保养部位及相关要求；维护保养注意事项等。（5）对照液压系统图结合实物，对应制图符号与实物了解液压系统的基本构成，了解液压系统中控制元件与执行元件的工作原理；（6）实际拆装液压操纵阀，了解液压元件的内部机构与维护保养要点。4)编写实验报告编写实验报告第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页要求学生根据实习内容编写实验报告，内容如下：（1）实验项目名称，实验所用主要设备，工具，操作简述；（2）写出XY-4岩心钻机的主要部件名称；（3）画出XY－4岩芯钻机机械传动系统图及液压传动系统图；（4）写出各操纵手柄的作用及操纵、锁紧原理。（5）说出钻进中给进、加压钻进、减压钻进、称重、松紧卡盘、快速倒杆、让开孔口等是如何通过液压系统实现的。（6）钻机都有那些润滑部位需要定时加润滑油。(7)钻机上共有几块表盘，各有什么用途。(8)摩擦离合器摩擦片的间隙如何调整。(9)升降机刹车力如何调整。2．GPS－15工程钻机（0.5学时）1)实验目标综合运用课堂所学知识，通过对钻机的外部整体结构的...
