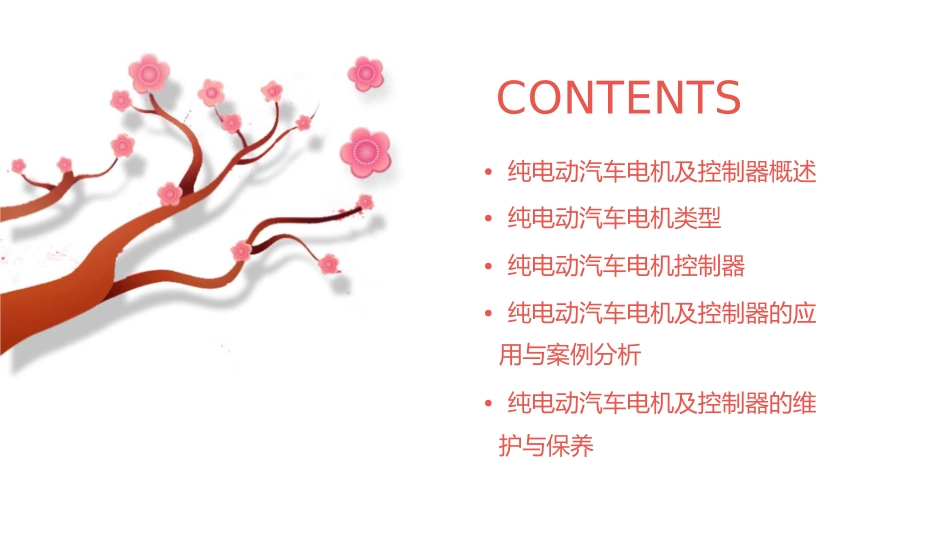

纯电动汽车电机及控制器课件CONTENTS•纯电动汽车电机及控制器概述•纯电动汽车电机类型•纯电动汽车电机控制器•纯电动汽车电机及控制器的应用与案例分析•纯电动汽车电机及控制器的维护与保养01纯电动汽车电机及控制器概述定义与特点定义纯电动汽车的电机及控制器是车辆的动力系统核心，负责将电能转化为机械能，驱动车辆行驶。特点高效、节能、环保，具有较高的能量密度和较长的续航里程。工作原理电机工作原理电机通过磁场和电流相互作用，将电能转化为机械能，驱动车辆前进或后退。控制器工作原理控制器根据车辆行驶状况和驾驶员意图，调节电机的输入电流和电压，实现对车辆行驶速度和方向的控制。电机及控制器在电动汽车中的作用实现能源管理控制器根据车辆行驶状况和驾驶员意图，调节电机的输入电流和电压，实现能源的高效利用和管理。提供动力电机及控制器是电动汽车的动力来源，为车辆提供前进和后退的动力。提高安全性电机及控制器可以实时监测车辆行驶状况，一旦出现异常情况，可以及时采取措施，提高车辆行驶的安全性。02纯电动汽车电机类型直流电机总结词具有较好的调速性能和启动转矩，但维护复杂且耗能较高。详细描述直流电机采用机械换向或电磁换向的方式实现电流方向的改变，从而产生旋转磁场使电机运转。其调速性能稳定，可通过改变输入电压或电流实现平滑调速。此外，直流电机启动转矩较大，适用于需要较大启动转矩的场合。然而，由于其机械换向或碳刷、滑环结构，维护较为复杂且耗能较高。交流感应电机总结词结构简单、可靠性高、成本低，但调速性能较差。详细描述交流感应电机基于电磁感应原理，通过定子绕组产生旋转磁场，使转子产生感应电流而产生转矩。其结构简单、可靠性高、成本较低，适用于各种类型的电动汽车。然而，交流感应电机的调速性能较差，一般需要通过变频器进行调速控制。永磁同步电机总结词效率高、转矩密度大、可靠性高，但成本较高且对高温环境敏感。详细描述永磁同步电机采用永磁体替代了励磁绕组，提高了电机的效率和功率密度。由于永磁体的存在，电机具有较高的转矩密度和可靠性。然而，永磁同步电机的制造成本较高，且对高温环境较为敏感，高温环境下可能导致永磁体失磁。开关磁阻电机要点一要点二总结词详细描述结构简单、可靠性高、成本低，但噪音较大且对位置检测开关磁阻电机是一种双凸极可变磁阻电动机，其工作原理基于磁阻最小原理，即磁通总是沿着磁阻最小的路径闭合。开关磁阻电机的结构简单、可靠性高、成本较低，适用于中低速电动汽车。然而，开关磁阻电机的噪音较大，且对位置检测的要求较高，一般需要通过光电编码器或霍尔元件进行位置检测。要求高。03纯电动汽车电机控制器电机控制器的组成硬件部分包括电子控制单元（ECU）、传感器、执行器等，用于实现电机的控制和调节。软件部分用于实现电机控制算法和策略的程序，通常采用嵌入式系统开发。电机控制器的功能控制电机转速通过调节输入电机的电流或电压，实现对电机转速的控制。优化能源消耗根据车辆行驶状态和驾驶员需求，合理分配能源，提高车辆能效。提高行驶安全性通过实时监测和控制电机状态，确保车辆行驶安全。降低噪音和振动优化电机控制策略，降低车辆运行时的噪音和振动。电机控制器的技术发展趋势高效能电机研发更高效率的电机，提高车辆能效和续航里程。先进控制算法采用更先进的电机控制算法和策略，提高电机响应速度和稳定性。集成化与智能化将电机控制器与其他车辆系统集成，实现智能化管理和控制。安全性增强加强电机控制器的安全性和可靠性，确保车辆行驶安全。04纯电动汽车电机及控制器的应用与案例分析电机及控制器在电动汽车中的应用010203驱动系统能量回收性能调整电机及控制器作为电动汽车的核心驱动部件，负责提供动力，实现车辆的行驶。在制动或滑行过程中，电机及控制器能够回收能量，将其储存于电池中，提高能量利用率。根据驾驶需求和车辆状态，电机及控制器可以对车辆的动力性能和行驶状态进行调整。电机及控制器的选型与匹配电机类型控制器匹配参数调整需根据车辆需求选择合适的电机类型，如直流电机、交流感应电机、永磁同步电机等。控...
