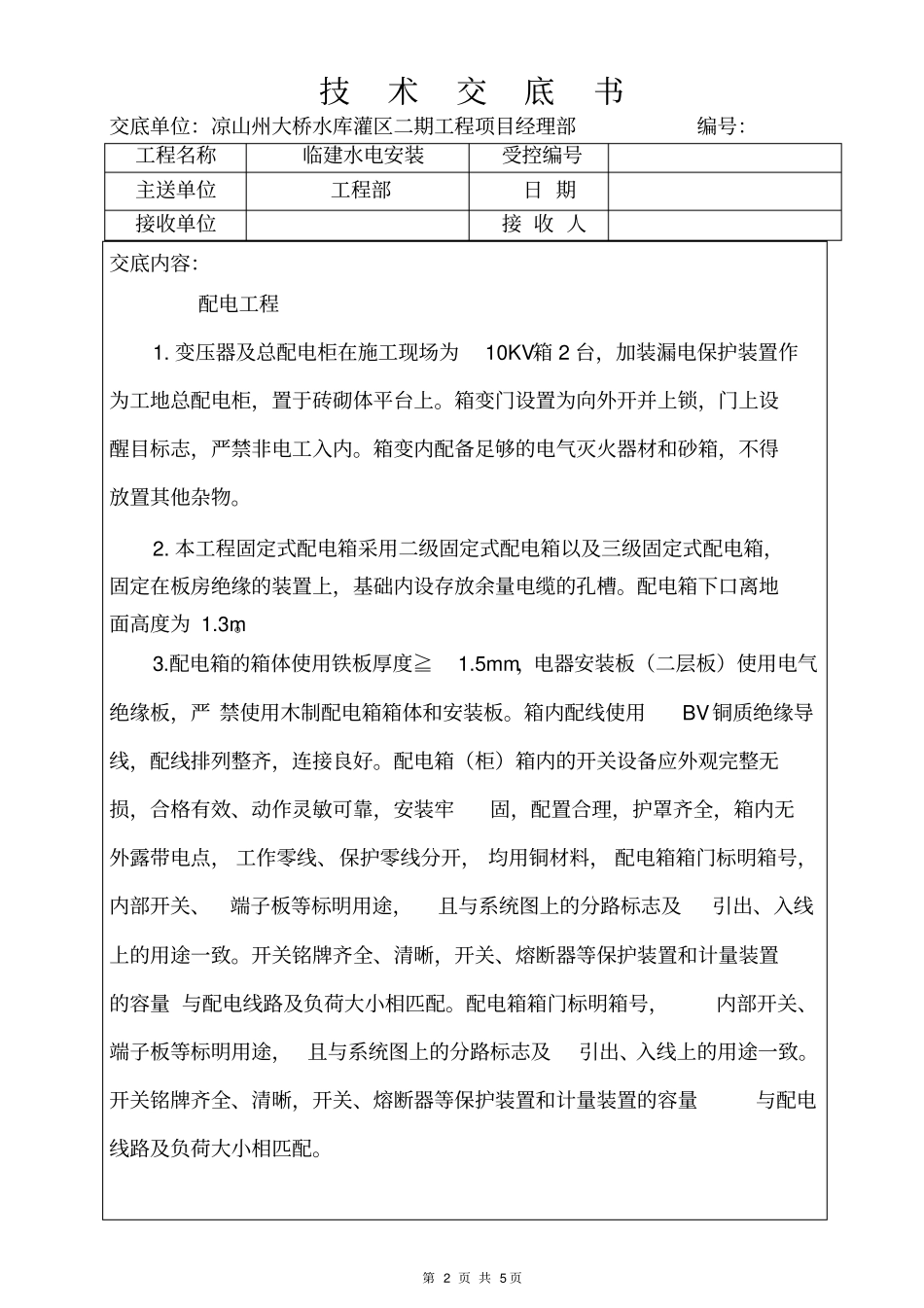

技术交底书交底单位：凉山州大桥水库灌区二期工程项目经理部编号：工程名称临建水电安装受控编号主送单位工程部日期接收单位接收人第1页共5页交底内容：1、电力布置1.1项目部设置两处分电柜。配备二级配电箱两台，分别安放于水井房、试验室集料室房后。配备三级配电柜三台，分别放于经理室房后、厨师宿舍房后、宿舍招待3后。试验室、厨房所在的房子配置三相电力线供电，其他房屋配置两相电力线供电，房屋内线路采用4平方的铜线。项目部配置2台太阳能路灯，间距为15.8m。生活区采用两相电路，每间宿舍安装开关一个，五孔插座两个，分别位于板房窗户两侧；设置备用空调插座一个。厨房配备60L热水器一台、开水器、冷藏箱、保险箱、压面机、豆浆机等大功率电器设备，所布设线路和安装插座满足相应要求；男淋浴间配备80L热水器两台，女淋浴间配备60L热水器一台，洗漱间配备洗衣机两台，开水器一台，所布设线路满足使用要求。男卫生间设置蹲便8个，间距1.2米，小便池4个，间距0.8米；女卫生间设置蹲便4个，间距1.2米，采用隔断进行围挡。试验室、厨房采用三相电，办公区采用两相电，每间房布设开关、五孔插座及空调备用插座1.3保护方式的确定：重复接地：根据临电规范要求，在总配电柜及分配电箱，均做一组重复接地。现场线路敷设方式的确定：根据现场具体情况，现场线路主要采用电缆埋地敷设，深度不得小于0.8米。电缆上下应铺以软土或砂土,其总厚度不小于100mm并,盖砖保护；电缆埋设深度不得小于0.9米。1.4施工技术要点：技术交底书交底单位：凉山州大桥水库灌区二期工程项目经理部编号：工程名称临建水电安装受控编号主送单位工程部日期接收单位接收人第2页共5页交底内容：配电工程1.变压器及总配电柜在施工现场为10KV箱2台，加装漏电保护装置作为工地总配电柜，置于砖砌体平台上。箱变门设置为向外开并上锁，门上设醒目标志，严禁非电工入内。箱变内配备足够的电气灭火器材和砂箱，不得放置其他杂物。2.本工程固定式配电箱采用二级固定式配电箱以及三级固定式配电箱，固定在板房绝缘的装置上，基础内设存放余量电缆的孔槽。配电箱下口离地面高度为1.3m。3.配电箱的箱体使用铁板厚度≧1.5mm，电器安装板（二层板）使用电气绝缘板，严禁使用木制配电箱箱体和安装板。箱内配线使用BV铜质绝缘导线，配线排列整齐，连接良好。配电箱（柜）箱内的开关设备应外观完整无损，合格有效、动作灵敏可靠，安装牢固，配置合理，护罩齐全，箱内无外露带电点，工作零线、保护零线分开，均用铜材料，配电箱箱门标明箱号，内部开关、端子板等标明用途，且与系统图上的分路标志及引出、入线上的用途一致。开关铭牌齐全、清晰，开关、熔断器等保护装置和计量装置的容量与配电线路及负荷大小相匹配。配电箱箱门标明箱号，内部开关、端子板等标明用途，且与系统图上的分路标志及引出、入线上的用途一致。开关铭牌齐全、清晰，开关、熔断器等保护装置和计量装置的容量与配电线路及负荷大小相匹配。技术交底书交底单位：凉山州大桥水库灌区二期工程项目经理部编号：工程名称临建水电安装受控编号主送单位工程部日期接收单位接收人第3页共5页交底内容：配电箱结构牢固防雨雪，门锁齐全、有效，箱门外侧面中上部，设用电警告标志。金属箱体、箱门和箱内开关设备的金属外壳，均需做保护接零，保护零线必须采用绿/黄双色线多股绝缘铜导线，配电箱的进线和出线口设在箱体下部，进出口有绝缘护圈保护。在距箱下底口0.3m处设一道专用电气梁作缆线固定点，进出缆线排列整齐，缆线标志牌标志内容齐全明确。电缆线路1.本工程采用的电缆采用橡皮绝缘铜芯软电缆，电缆敷设采用埋地敷设的方式，严禁沿地面明敷设。电缆埋设深度0.8m，电缆上下各厚50mm厚细砂，上盖红砖作保护层，引出（入）地面时，从地上2m至地下0.2m处加套管保护。经过道路时穿钢管保护。埋设电缆不得有接头，有接头时必须设防水防破坏的接线井或盒加以保护，埋设的电缆路径上要设标示牌标明线路路径、方向、埋设深度及电缆型号等，机械设备等用沿地面明敷的电缆必须架空或穿保护管加以保护。室内线路及照明1.室内线路必须用绝缘导线，并用绝缘穿线导管敷...
