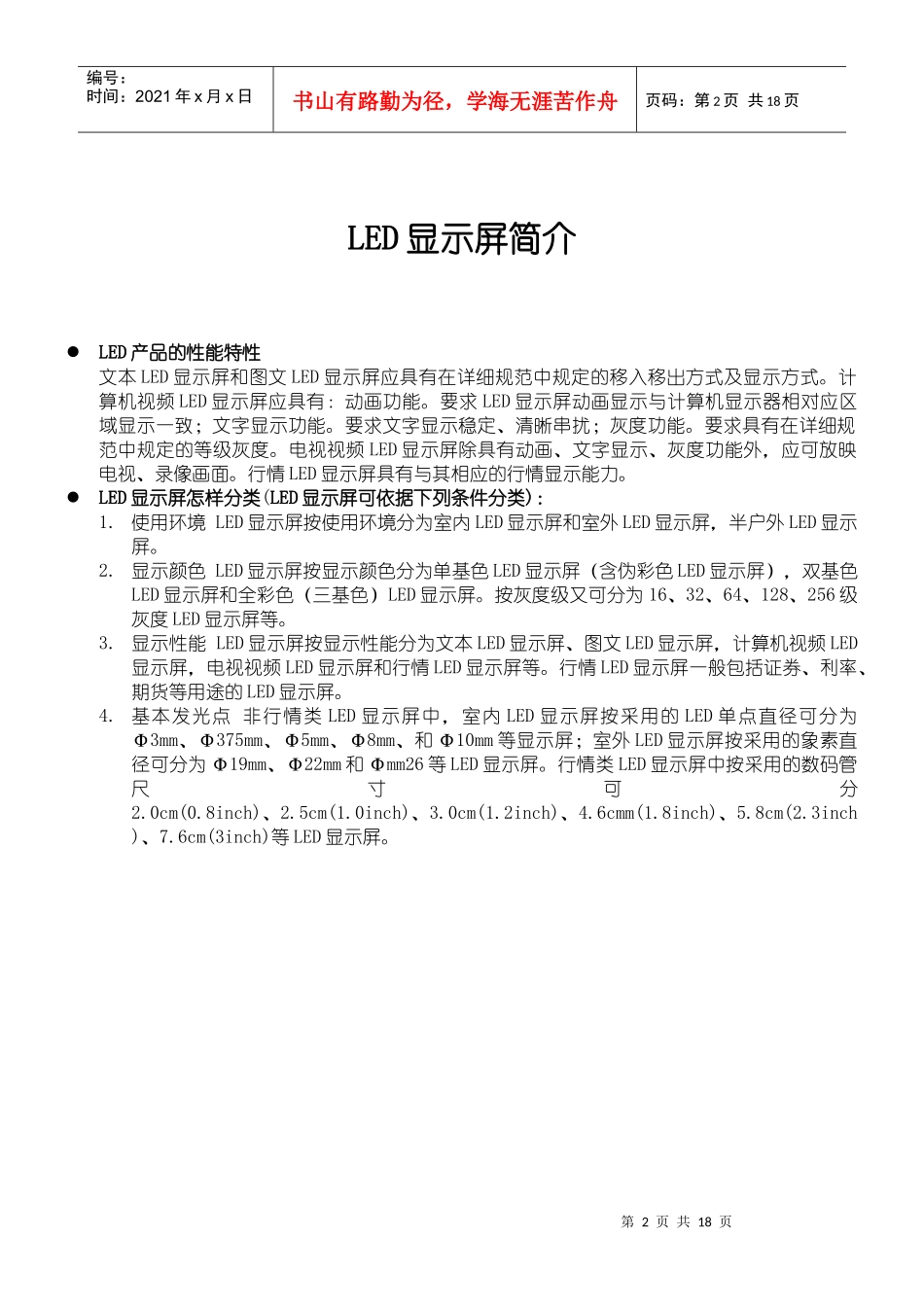

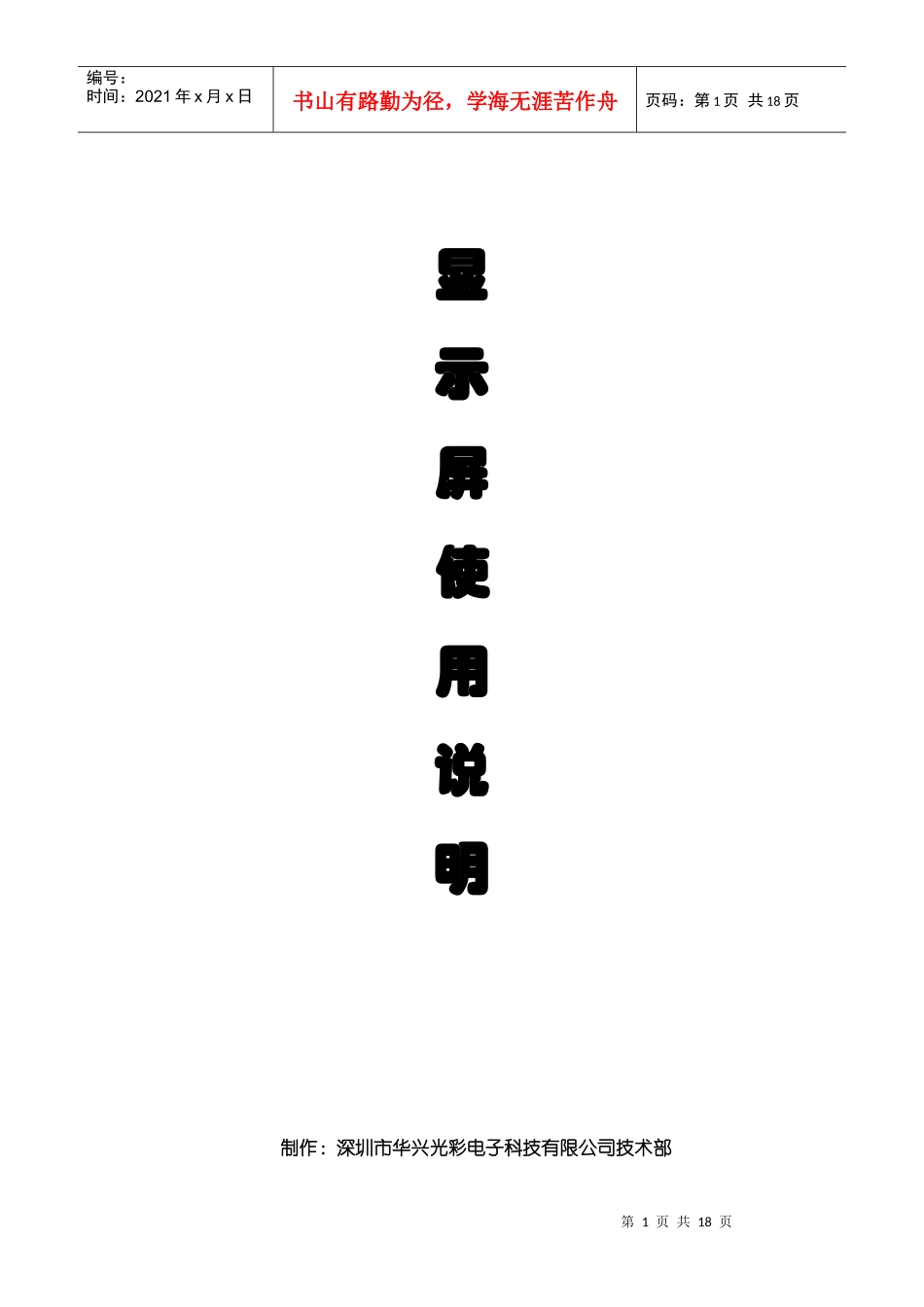

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页显示屏使用说明制作：深圳市华兴光彩电子科技有限公司技术部第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页LED显示屏简介LED产品的性能特性文本LED显示屏和图文LED显示屏应具有在详细规范中规定的移入移出方式及显示方式。计算机视频LED显示屏应具有：动画功能。要求LED显示屏动画显示与计算机显示器相对应区域显示一致；文字显示功能。要求文字显示稳定、清晰串扰；灰度功能。要求具有在详细规范中规定的等级灰度。电视视频LED显示屏除具有动画、文字显示、灰度功能外，应可放映电视、录像画面。行情LED显示屏具有与其相应的行情显示能力。LED显示屏怎样分类(LED显示屏可依据下列条件分类)：1.使用环境LED显示屏按使用环境分为室内LED显示屏和室外LED显示屏，半户外LED显示屏。2.显示颜色LED显示屏按显示颜色分为单基色LED显示屏（含伪彩色LED显示屏），双基色LED显示屏和全彩色（三基色）LED显示屏。按灰度级又可分为16、32、64、128、256级灰度LED显示屏等。3.显示性能LED显示屏按显示性能分为文本LED显示屏、图文LED显示屏，计算机视频LED显示屏，电视视频LED显示屏和行情LED显示屏等。行情LED显示屏一般包括证券、利率、期货等用途的LED显示屏。4.基本发光点非行情类LED显示屏中，室内LED显示屏按采用的LED单点直径可分为Φ3mm、Φ375mm、Φ5mm、Φ8mm、和Φ10mm等显示屏；室外LED显示屏按采用的象素直径可分为Φ19mm、Φ22mm和Φmm26等LED显示屏。行情类LED显示屏中按采用的数码管尺寸可分2.0cm(0.8inch)、2.5cm(1.0inch)、3.0cm(1.2inch)、4.6cmm(1.8inch)、5.8cm(2.3inch)、7.6cm(3inch)等LED显示屏。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页第一章目录LED显示屏简介LED显示屏系统组成LED显示屏安装及注意事项LED显示屏调试步骤使用注意事项LED显示屏原理示意图简单故障检修方法售后维修和服务第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页第二章LED显示屏系统组成一显示屏组成示意图二显示屏基本配件构成显示屏单元板（模组）显示屏箱体开关电源信号连接线安装钢结构及装修边框控制系统第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页供电系统三LED显示屏控制系统配件组成计算机（1台）显卡（需有DVI数据输出接口）（1张）LED显示屏专用发送卡（1张）LED显示屏专用接受卡（配显示屏）LED显示屏专用转接卡（配显示屏）LED显示屏多功能控制卡（客户自选功能用设备）LED显示屏亮度控制器（客户自选功能用设备）LED显示屏五类双绞网线及DVI数据线，串口线视频处理器（客户自选功能用设备）视频播放设备（如：DVD,摄像机，电视接盒等）（客户可自备）音频设备（如音箱，功放等）（客户可自备）第三章显示屏安装及注意事项一显示屏安装方式吊挂式(适合与室内)壁挂（户外或者室内）第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页镶嵌式（户外或者室内）立柱式（户外广场适用）屋顶式（屋顶安装或者高速公路适用）基座式二安装注意事项显示屏安装前，需检查安装钢架结构的安装面平整，牢固。显示屏安装需严格按照设计规范进行安装，不能私自改变安装配件的连接方式和原材料。第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页显示屏安装之间需严格按照公差范围及平整度施工。所有电器连接线需连接正确并且检查确认。安装位置需考虑当地的环境变化和实际情况由专业的人员负责设计及施工。室外显示屏需考虑显示屏的防水防尘及防腐蚀，防雷电。安装显示屏安装时需考虑当地的气温，保持显示屏的散热及通风良好。LED显示屏发送卡与计算机接线示意图第四章显示屏调试步骤首先检查好LED显示屏及控制系统的...
