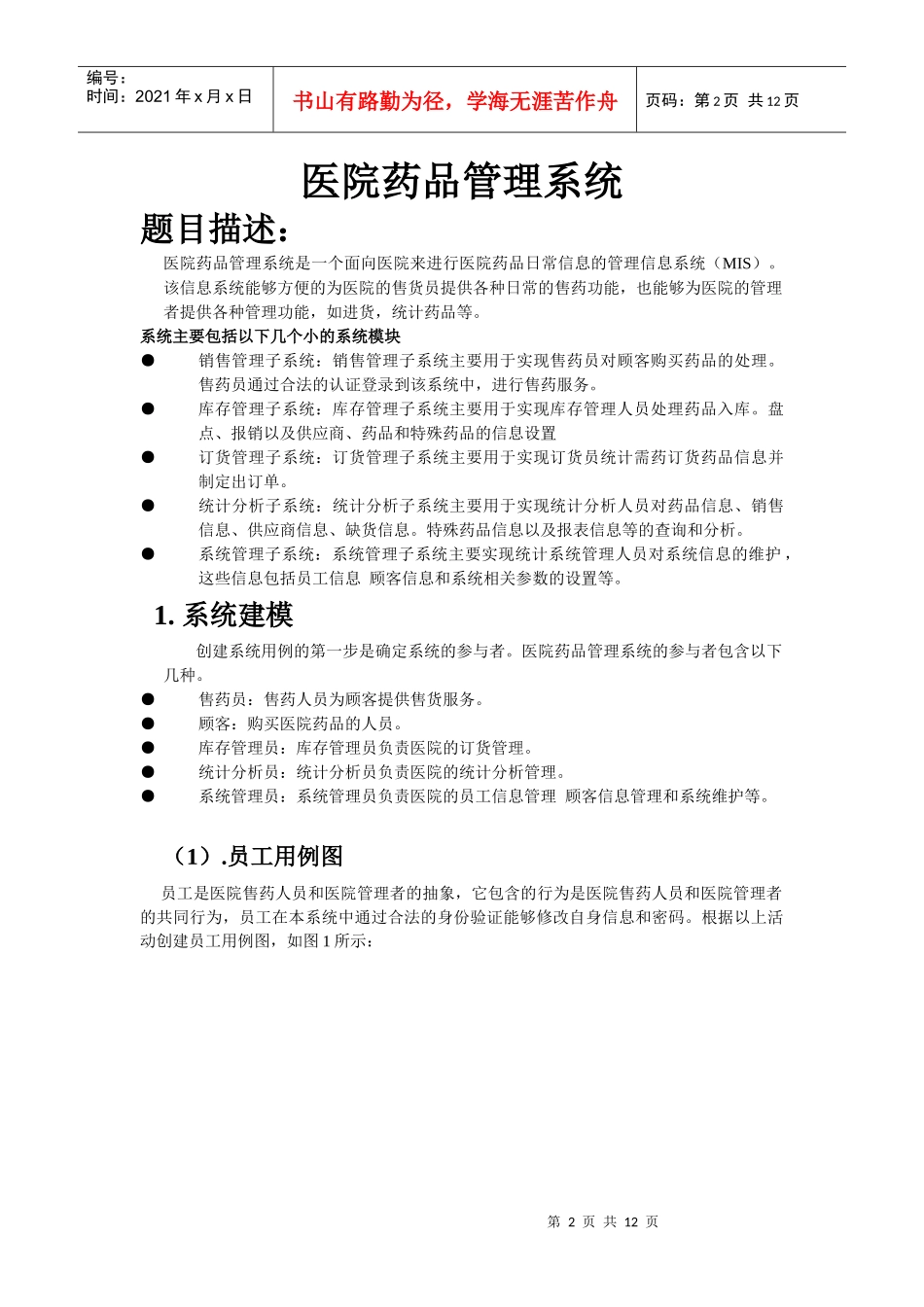

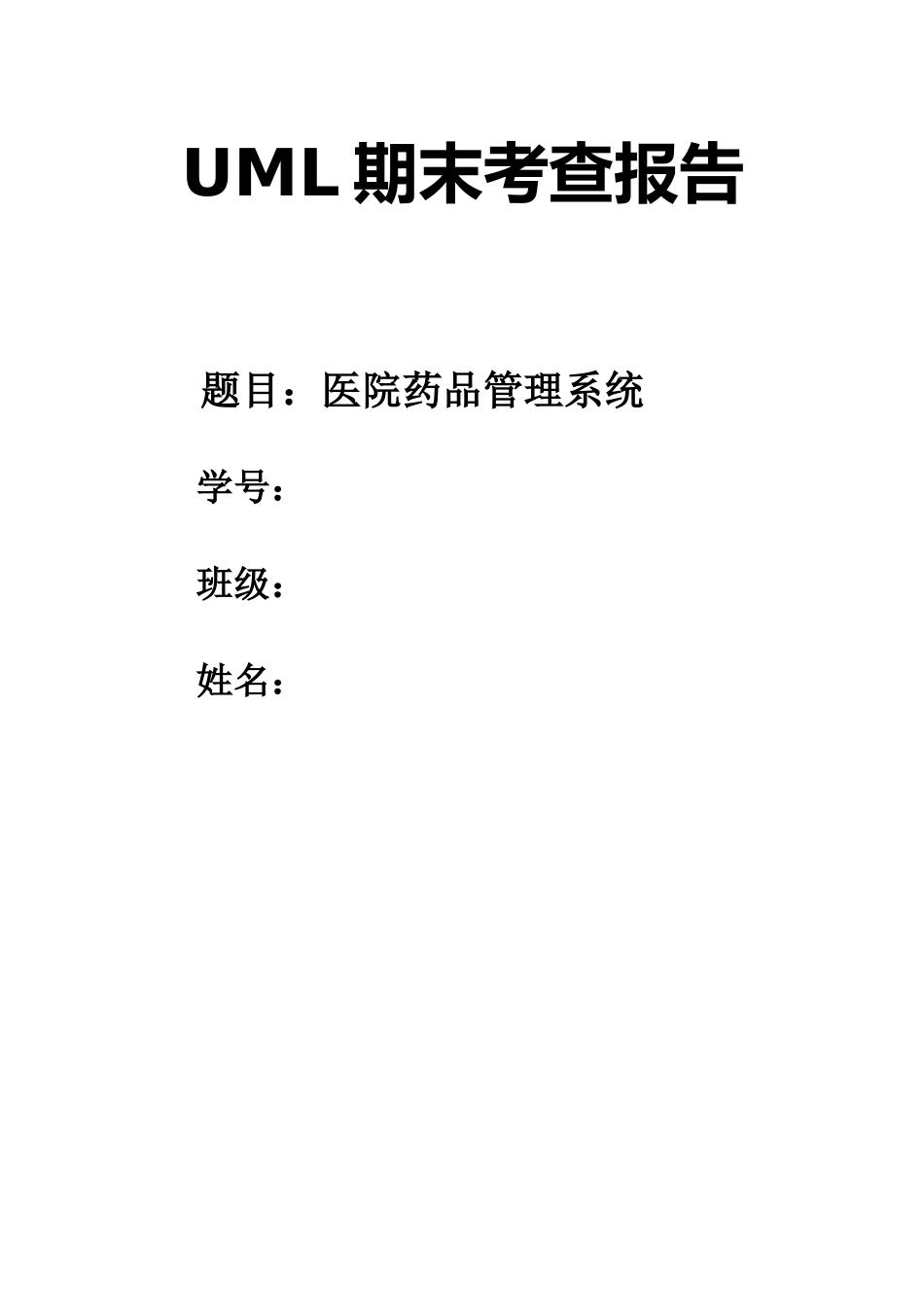

UML期末考查报告题目：医院药品管理系统学号：班级：姓名：第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页医院药品管理系统题目描述：医院药品管理系统是一个面向医院来进行医院药品日常信息的管理信息系统（MIS）。该信息系统能够方便的为医院的售货员提供各种日常的售药功能，也能够为医院的管理者提供各种管理功能，如进货，统计药品等。系统主要包括以下几个小的系统模块●销售管理子系统：销售管理子系统主要用于实现售药员对顾客购买药品的处理。售药员通过合法的认证登录到该系统中，进行售药服务。●库存管理子系统：库存管理子系统主要用于实现库存管理人员处理药品入库。盘点、报销以及供应商、药品和特殊药品的信息设置●订货管理子系统：订货管理子系统主要用于实现订货员统计需药订货药品信息并制定出订单。●统计分析子系统：统计分析子系统主要用于实现统计分析人员对药品信息、销售信息、供应商信息、缺货信息。特殊药品信息以及报表信息等的查询和分析。●系统管理子系统：系统管理子系统主要实现统计系统管理人员对系统信息的维护，这些信息包括员工信息顾客信息和系统相关参数的设置等。1.系统建模创建系统用例的第一步是确定系统的参与者。医院药品管理系统的参与者包含以下几种。●售药员：售药人员为顾客提供售货服务。●顾客：购买医院药品的人员。●库存管理员：库存管理员负责医院的订货管理。●统计分析员：统计分析员负责医院的统计分析管理。●系统管理员：系统管理员负责医院的员工信息管理顾客信息管理和系统维护等。（1）.员工用例图员工是医院售药人员和医院管理者的抽象，它包含的行为是医院售药人员和医院管理者的共同行为，员工在本系统中通过合法的身份验证能够修改自身信息和密码。根据以上活动创建员工用例图，如图1所示：第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页图1员工用例图（2）售药员用例图售药人员能够通过该系统进行销售药品活动。当售药人员销售药品时，首先获取药品信息。然后将销售信息更新，如果顾客需要打印药品清单发票，在药品清单中对商品进行计价处理。通过上述活动创建是售药人员用例图，如图2所示图2.售药员用例图第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页（3）库存管理员用例图库存管理员能够通过该系统进行如下活动。●处理盘点：库存管理员每天需要对医院药品信息进行盘点。●处理报销：库存管理员对医院的损坏药品进行报销处理。●药品入库;：当药品到货时，库存管理员检查药品是否合格并将合格的药品进行入库操作●药品出库：当药品进入药品销售卖架时，药品进行出库处理。●管理设置：库存管理员负责供应商信息、药品基本信息和特殊药品信息的管理设置●补货，检查药品是否足够供应，当低于额定量时，通知进货员通过上述活动创建库存管理员的用例图，如图3所示图3库存管理员用例图（4）订货员用例图订货员能够通过该系统进行订货活动管理活动。订货员首先根据药品的缺货信息统计订货药品，并根据订货药品信息制定出订单。将订货信息通知管理员，通过上述活动创建订货员用例图，如图4所示第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页图4订货员用例图（5）统计分析员用例图统计分析员负责医院的统计分析管理，它能够通过该系统进行如下活动。●查询基本信息;统计分析员能够查询药品的基本信息，根据药品的基本信息制定出相应的方案。●查询销售信息：统计分析员能够查询销售信息●查询供应商信息：统计分析员能够查询供应商的信息。●查询缺货信息：统计分析员能够查询缺货信息。●查询报损信息：统计分析员能够查询报损信息●查询特殊药品信息：统计分析员能够查询特殊药品信息。通过上述活动创建统计分析员用例图，如图5所示。第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页图5统计分析员用例图（6）管理员用例图系统管理员能够通过该系统进行如下活...
