110kV无人值班院前变电站电气设备运行规程VIP免费

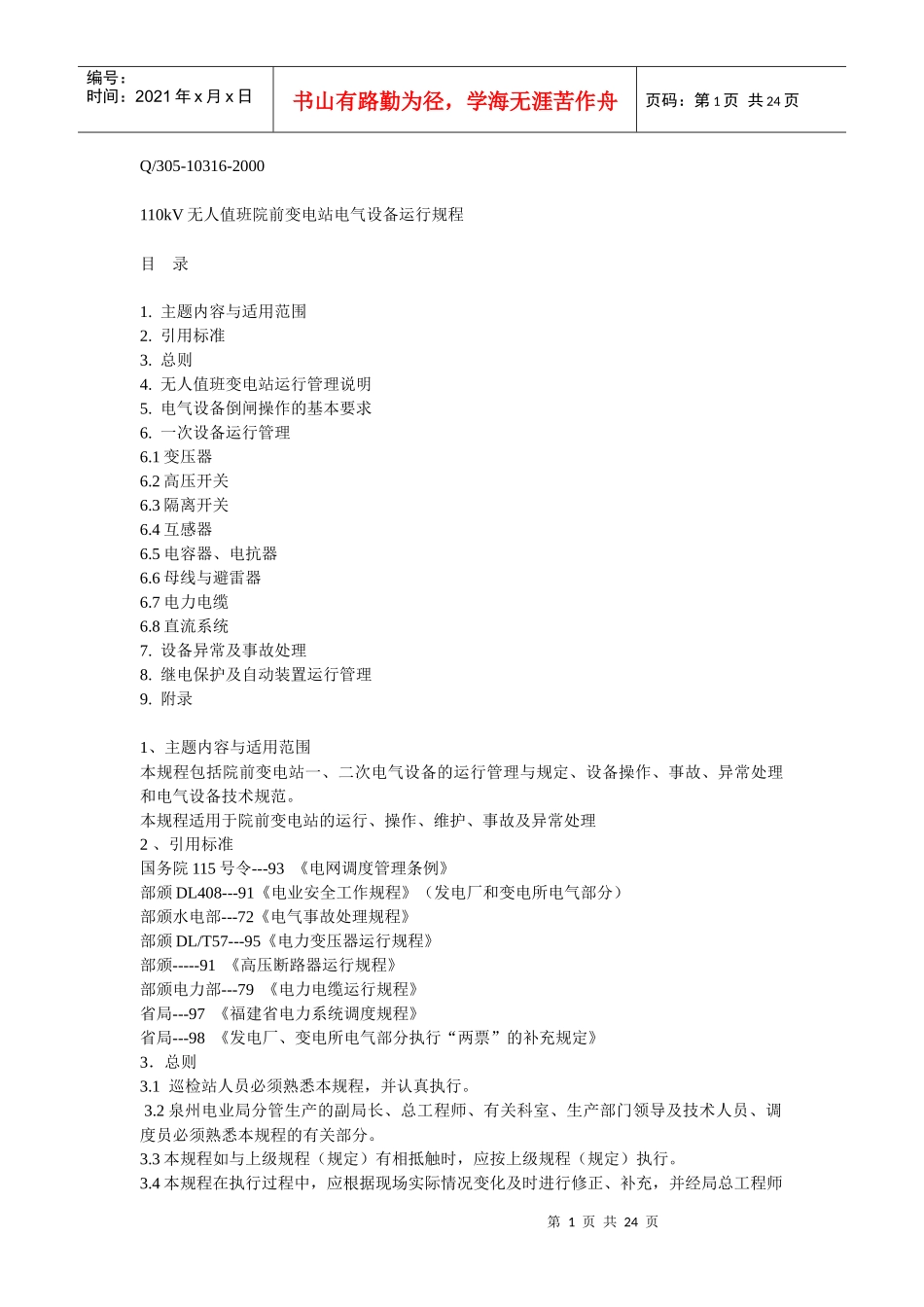

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页Q/305-10316-2000110kV无人值班院前变电站电气设备运行规程目录1.主题内容与适用范围2.引用标准3.总则4.无人值班变电站运行管理说明5.电气设备倒闸操作的基本要求6.一次设备运行管理6.1变压器6.2高压开关6.3隔离开关6.4互感器6.5电容器、电抗器6.6母线与避雷器6.7电力电缆6.8直流系统7.设备异常及事故处理8.继电保护及自动装置运行管理9.附录1、主题内容与适用范围本规程包括院前变电站一、二次电气设备的运行管理与规定、设备操作、事故、异常处理和电气设备技术规范。本规程适用于院前变电站的运行、操作、维护、事故及异常处理2、引用标准国务院115号令---93《电网调度管理条例》部颁DL408---91《电业安全工作规程》（发电厂和变电所电气部分）部颁水电部---72《电气事故处理规程》部颁DL/T57---95《电力变压器运行规程》部颁-----91《高压断路器运行规程》部颁电力部---79《电力电缆运行规程》省局---97《福建省电力系统调度规程》省局---98《发电厂、变电所电气部分执行“两票”的补充规定》3．总则3.1巡检站人员必须熟悉本规程，并认真执行。3.2泉州电业局分管生产的副局长、总工程师、有关科室、生产部门领导及技术人员、调度员必须熟悉本规程的有关部分。3.3本规程如与上级规程（规定）有相抵触时，应按上级规程（规定）执行。3.4本规程在执行过程中，应根据现场实际情况变化及时进行修正、补充，并经局总工程师第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页审核批准后执行，以确保规程的正确和完整性。3.5本规程每年应进行一次年审，5年应重新修编。3.6巡检站的人员每年应进行一次本规程考试，并将考试成绩记入个人安全技术挡案。4无人值班变电站运行管理说明4.1电气设备运行管理原则本站主变及各侧开关（包括所属设备）、110kV、35KV、10kV母线、配电装置及所属设备、并联电容器组及所属设备为地调管辖设备，上述设备的操作均应听从地调调度员的命令执行。站用变（备用站用变）及附属设备、直流系统为巡检站自管设备。4．2、本站电气设备的基本情况及运行管理全站运行模式采用无人值班，集中监控方式。4.2.1调度中心可遥测的电气量1)110KV线路电流、有功功率、无功功率（有功电量、无功电量）2)110KVⅠ、Ⅱ、Ⅲ段母线电压3)主变三侧（3＃主变两侧）开关电流、有功功率、无功功率。（有功电量、无功电量）4)35KV母线线电压，相电压5)10KV母线线电压，相电压6)直流母线电压7)所用电电压[注：个别遥测量（如电量等）可能受远动系统的影响，目前未全部接入调度中心。]4.2.2调度遥信部分4.2.2.1110KV部分：1)110KV城院线101、102开关：保护动作、开关压力异常、线路保护故障、控制回路断线、各开关、刀闸的位置信号；2)110KV井院线113开关：控制回路断线、（开关）SF6气体压力低、开关弹簧未储能4.2.2.2主变部分：(1)1、2＃主变：保护动作，瓦斯动作，油温过高，过负荷、冷却器故障，控制回路断线、电压回路断线、消弧线圈接地、主变各档位（2）3#主变：差动动作、瓦斯动作、直流消失，过负荷、中性点零序、复合电压过流、零序过压、温过高，过负荷、冷却器故障、主变各档位4.2.2.310KV部分：（1）Ⅰ、Ⅱ母线上的开关：保护动作，线路失地，开关位置（2）Ⅲ段母线的开关：线路保护、线路失地、弹簧储能、开关位置4.2.2.4中央信号：（1）事故信号熔丝断、预告信号熔丝断（2）110KV、35KV、10KV系统：控制回路断线（3）35KV、10KV系统：电压回路断线（4）35KV、10KV线路重合闸（5）10KVPT断线（6）1、2、3＃站用变保护：控制回路断线（7）低周信号：第一、二、三、四轮动作，低周装置故障（8）10KVⅢ段母线失地、10KVⅢ段母线或线路失地（9）10KVⅢ段母线：10KV系统控制回路断线、10KV线路重合闸（10）10KVⅢ段母线低周信号：第一、二、三轮动作，低周装置故障第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页（11）直流系统异常（12）火警4．2．3遥控部分：（1）各开关的分合闸；（2）...
