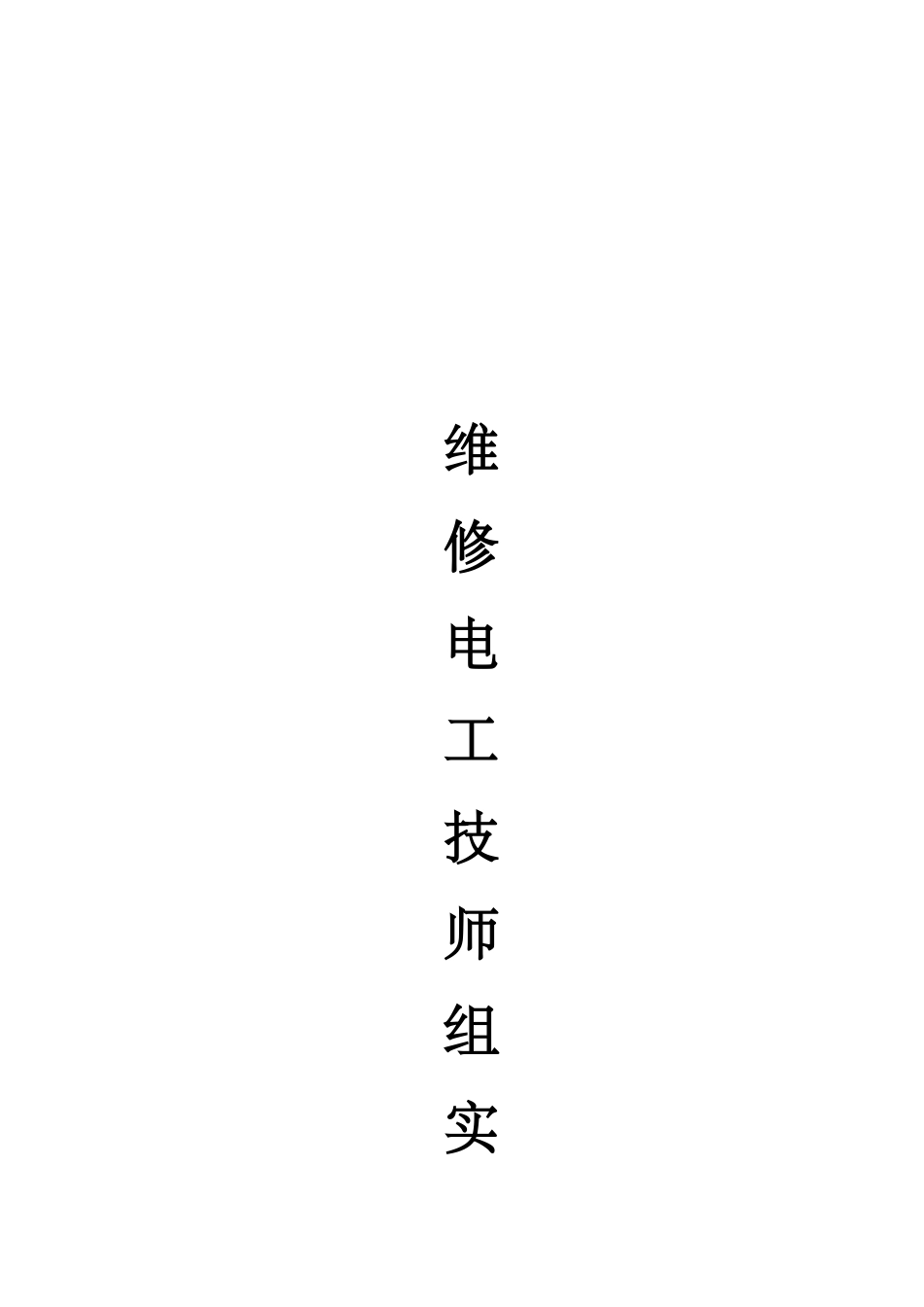

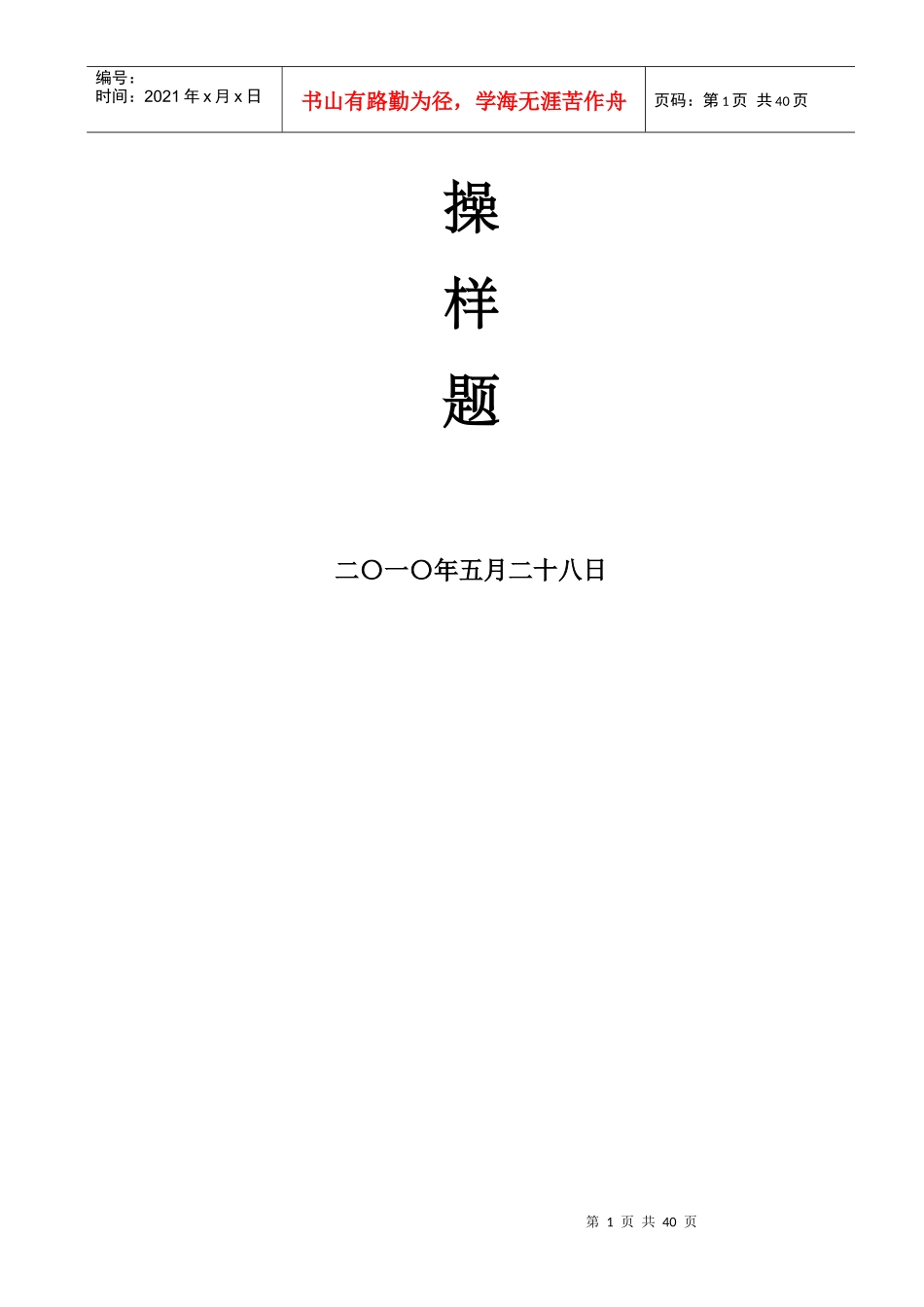

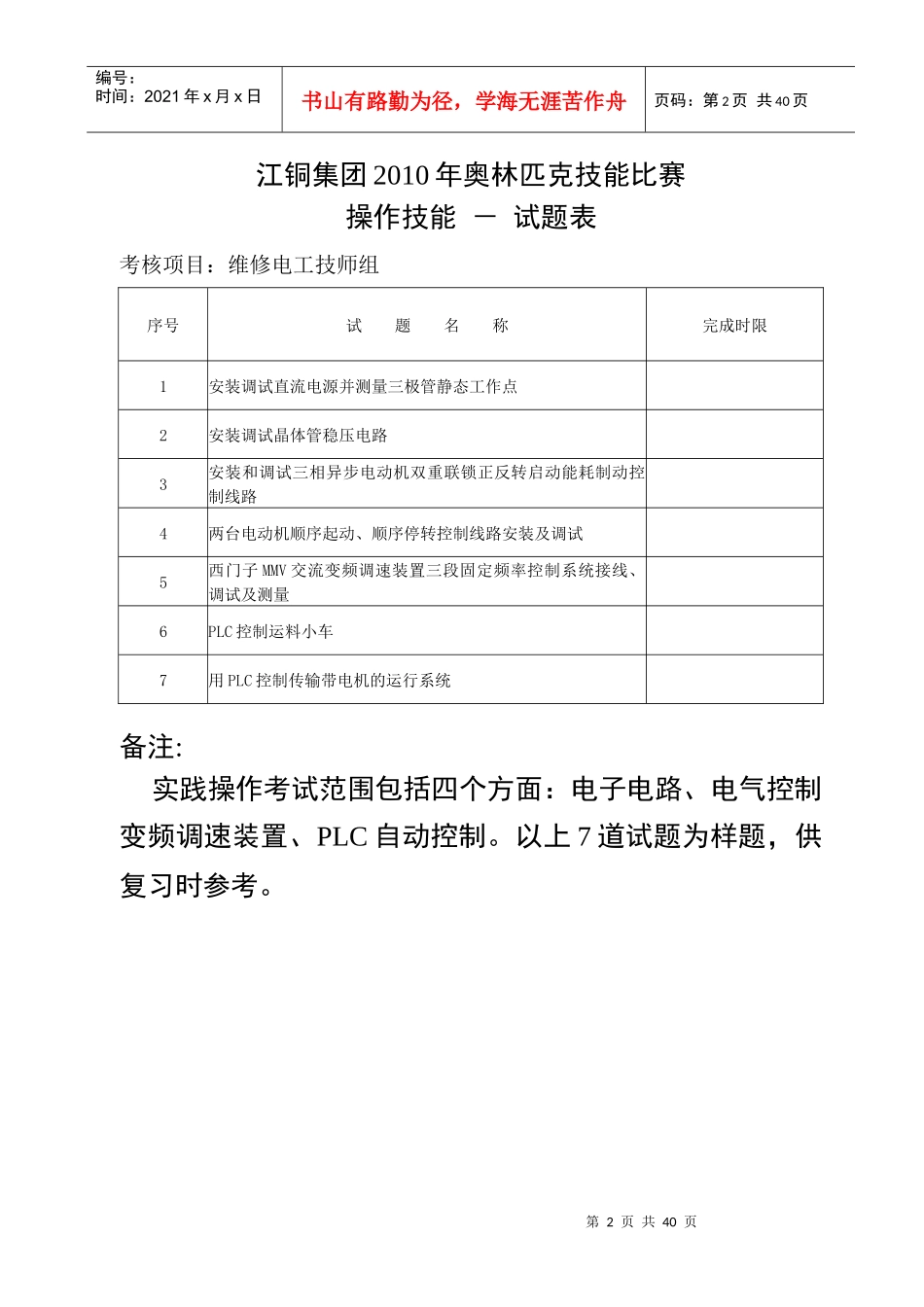

维修电工技师组实第1页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共40页操样题二〇一〇年五月二十八日第2页共40页第1页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共40页江铜集团2010年奥林匹克技能比赛操作技能-试题表考核项目:维修电工技师组序号试题名称完成时限1安装调试直流电源并测量三极管静态工作点2安装调试晶体管稳压电路3安装和调试三相异步电动机双重联锁正反转启动能耗制动控制线路4两台电动机顺序起动、顺序停转控制线路安装及调试5西门子MMV交流变频调速装置三段固定频率控制系统接线、调试及测量6PLC控制运料小车7用PLC控制传输带电机的运行系统备注:实践操作考试范围包括四个方面:电子电路、电气控制变频调速装置、PLC自动控制。以上7道试题为样题,供复习时参考。第3页共40页第2页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共40页江铜集团2010年奥林匹克技能比赛操作技能-考生准备单考核项目:维修电工技师组类别序号名称规格单位数量备注工具1验电笔自定只12螺丝刀(包括十字口、一字口螺丝刀)自定套13电工刀自定只14尖嘴钳自定只15电烙铁、烙铁架、焊料和焊剂自定套1量具1万用表自定只1劳防用品1绝缘鞋、工作服帽套1备件第4页共40页第3页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共40页江铜集团2010年奥林匹克技能比赛评分情况记录表考核项目:维修电工技师组鉴定项目考生考号考试情况记录评分记录考评员:年月日第5页共40页第4页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共40页江铜集团2010年奥林匹克技能比赛维修电工技师组试题单一题目名称:安装调试直流电源并测量三极管静态工作点。一、考核要求:1、要求:根据给定的设备和仪器仪表,在规定的时间内完成设计、安装、调试、测量、元器件参数选定等工作,达到考题规定的要求。2、时间:--。二、评分原则:按照完成的工作是否达到了全部或部分要求,由考评员按评分标准进行评分,在规定的时间内考核不得延时。三、考核内容:1、检测电子元件,判断是否合格。2、按直流电源进行安装。安装后,通电调试,并测量电压及电流值。四、考核要求:1、找出不合格元件。2、按工艺要求安装电子元件。3、测量电压U2、UC、Uw、UR3及I、IZ;测量三极管静态工作点IB、IC、UCE。第6页共40页第5页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共40页江铜集团2010年奥林匹克技能比赛维修电工技师组答题卷一姓名准考证号台号考核时间:至:________总分________1、用万用表测量二极管、电阻和电容,判断好坏,并写出已坏元件。2、测量电压U2、UC、Uw、UR3及I、IZ;测量三极管静态工作点IB、IC、UCE填入下表中。(由考评员任选2个电压、1个电流测量)U2UCUwUR3UCEIIZIBIC第7页共40页第6页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共40页江铜集团2010年奥林匹克技能比赛维修电工技师组准备单一比赛使用的场地、设备、工具、材料:电工常用工具、万用表、示波器、电路模板及元件明细表:序号符号名称型号与规格件数1V1二极管1N400112V2稳压管2CW5613V3三极管自选14C电容器200μF/16V15C1、C2电容器自选26R1电阻RT、200Ω、1W17R2电阻RT、600KΩ、1/4W18R3电阻RT、3KΩ、1/4W1第8页共40页第7页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共40页江铜集团2010年奥林匹克技能比赛操作技能-项目评分细则表一考核项目:维修电工技师组项目名称电子技术内容安装调试直流电源并测量三极管静态工作点时限细则号要求配分等级评分细则1元件检测:按电路要求配齐元件,并检测筛选出技术参数合适的元件202元件安装:按直流电源电路图进行接线安装253万用表使用204通电调试255安全生产无事故发生10注:阴影处为否决项第9页共40页第8页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共40页江铜集团2010年奥林匹克技能比赛维修电工技师组试题单二...
