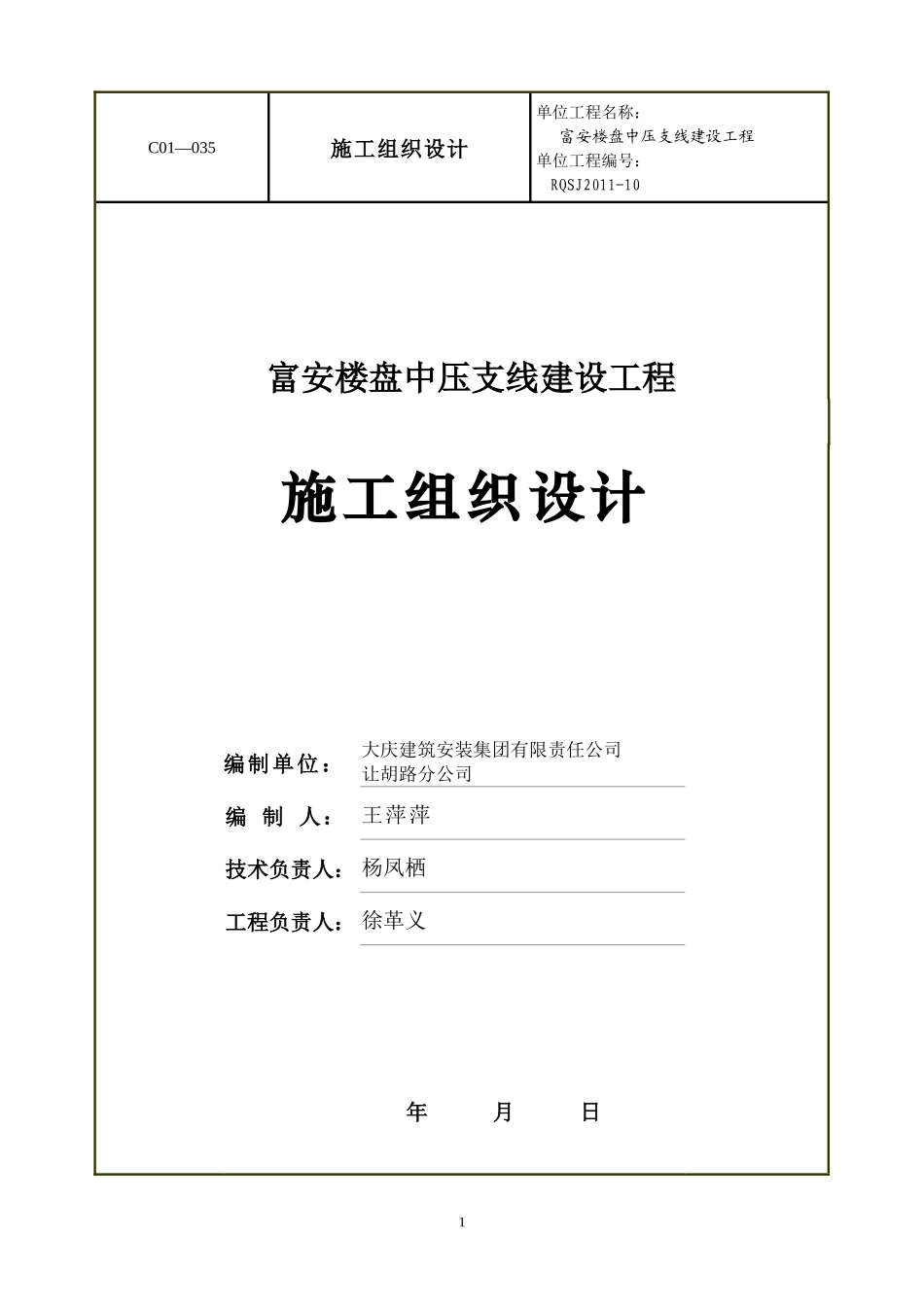

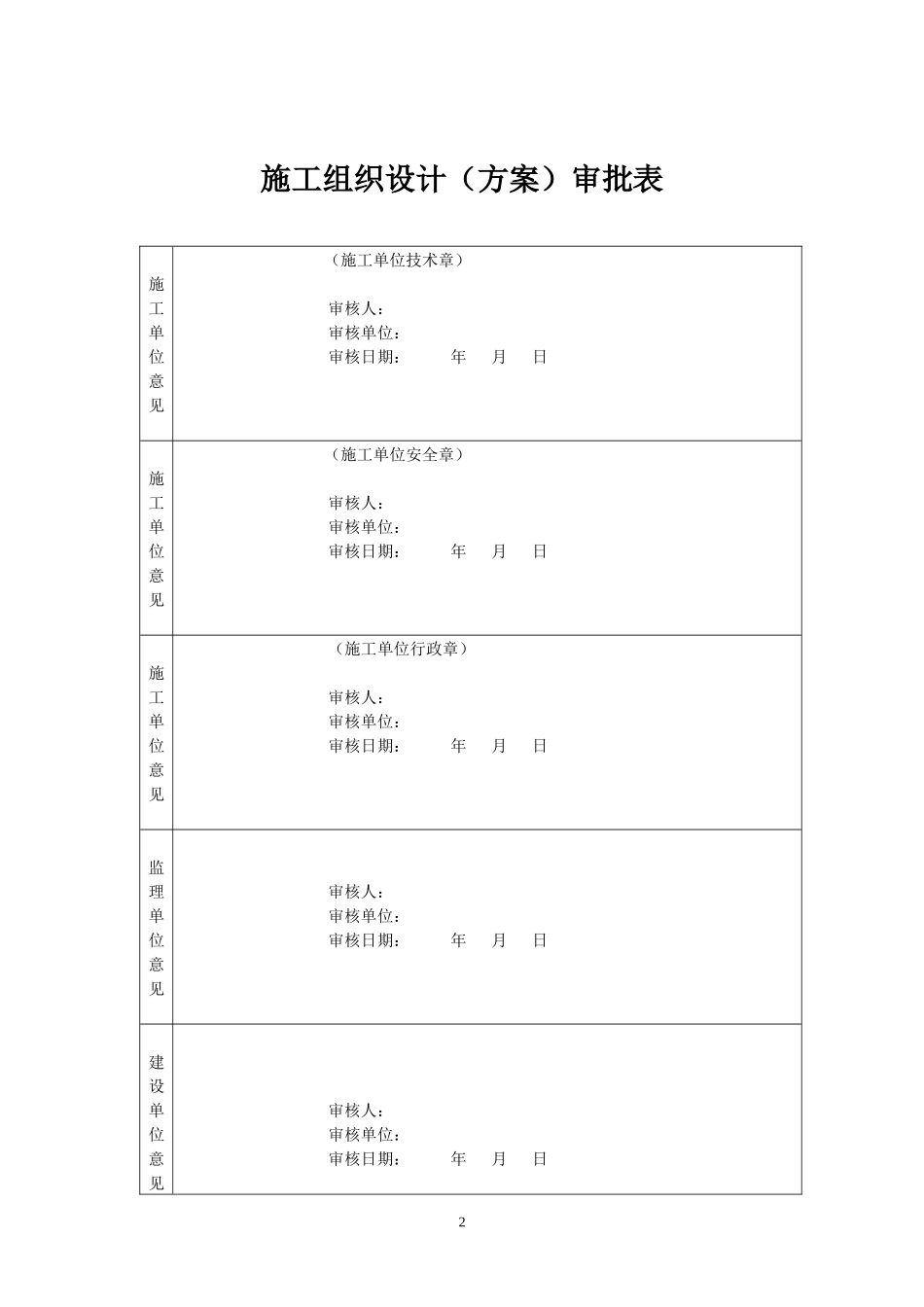

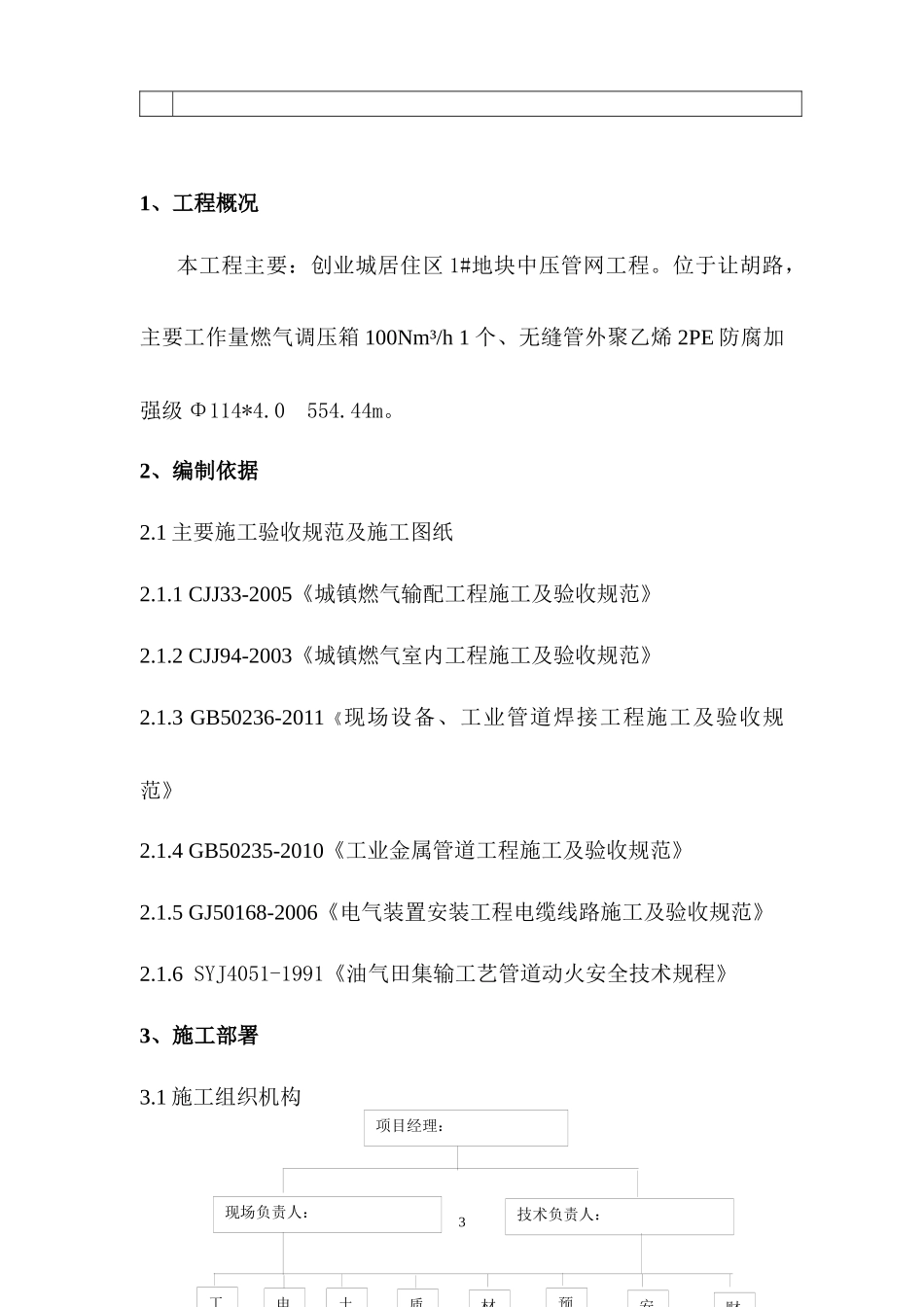

C01—035施工组织设计单位工程名称：富安楼盘中压支线建设工程单位工程编号：RQSJ2011-10富安楼盘中压支线建设工程施工组织设计编制单位：大庆建筑安装集团有限责任公司让胡路分公司编制人：王萍萍技术负责人：杨凤栖工程负责人：徐革义年月日1施工组织设计（方案）审批表施工单位意见（施工单位技术章）审核人：审核单位：审核日期：年月日施工单位意见（施工单位安全章）审核人：审核单位：审核日期：年月日施工单位意见（施工单位行政章）审核人：审核单位：审核日期：年月日监理单位意见审核人：审核单位：审核日期：年月日建设单位意见审核人：审核单位：审核日期：年月日2项目经理：现场负责人：技术负责人：工艺负责人：质检员：材料员：平预算员：安全员：财务：电气负责人：土建负责人：1、工程概况本工程主要：创业城居住区1#地块中压管网工程。位于让胡路，主要工作量燃气调压箱100Nm³/h1个、无缝管外聚乙烯2PE防腐加强级Φ114*4.0554.44m。2、编制依据2.1主要施工验收规范及施工图纸2.1.1CJJ33-2005《城镇燃气输配工程施工及验收规范》2.1.2CJJ94-2003《城镇燃气室内工程施工及验收规范》2.1.3GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》2.1.4GB50235-2010《工业金属管道工程施工及验收规范》2.1.5GJ50168-2006《电气装置安装工程电缆线路施工及验收规范》2.1.6SYJ4051-1991《油气田集输工艺管道动火安全技术规程》3、施工部署3.1施工组织机构33.2工程开竣工日期：2012年4月24日—2013年1月15日。3.3施工阶段划分第一阶段：施工准备阶段（2012.4.24—2012.6.30）主要内容：施工驻地暂设；施工现场三通一平；施工机具准备；施工人员进入施工现场；图纸会审交底；开工报告审批；施工材料进场。第二阶段：主体施工阶段（2012.6.30—2012.10.30）主要内容：外网包括：管沟人工开挖、管线清扫、燃气管线焊接及焊口无损检测补口，管线试压，天然气放散试运行，顶管穿路；第三阶段：竣工验收阶段（2012.10.30—2013.1.15）4主要内容：通气试运及交工验收。4、施工方案、施工方法及相应施工技术措施4.1总体施工方案：严格按施工设计图纸及有关施工验收规范施工，保证工程达到合格标准。工程主要包括中压燃气管线敷设，管线试压，管沟回填，警示带敷设；4.2本项工程施工主要拟派3个施工小队，包括土方施工队（15人）、管道焊接施工队（10人）、场地恢复施工队（15人）。4.3中压燃气管线施工程序管道放线—材料运输—管沟开挖—管道焊接安装—焊口无损检测及焊口补口—管线试压—警示带敷设—管沟回填—交工投产，土建工程施工与管线安装同步进行，施工中注意工序间的衔接，提高劳动生产率，降低生产成本。4.3.1管道放线4.3.1.1首先是根据管道的起点、终点和转折点的设计坐标，把这些点测放到地面上，并钉桩作标记。4.3.1.2根据定位桩、转点桩确定管线位置。54.3.1.3根据已经放出的管线位置，沿线将经过障碍物的管线做记录，与设计沟通具体走向。4.3.1.4开挖时严格按照图纸要求控制管沟深度。4.3.2管沟开挖4.3.2.1管沟开挖：施工作业区沿管沟设置防护栏，并设置警示牌，夜间设置警示灯，由现场安全员负责施工现场安全。开沟较宽时沟上铺设道板；管沟主要采用人工开挖、人工清基的施工方法。弃土堆放到管线对面，距沟边不少于1米处，以防造成边坡塌方。4.3.2.2管道沟槽底部的开挖宽度：DN100;严格按CJJ33-2005《城镇燃气输配工程施工及验收规范》要求放坡。4.3.3燃气管道切割4.3.3.1燃气管道的切割应符合下列规定：4.3.3.2碳素钢管宜用钢锯或机械方法切割；4.3.3.3钢管可采用机械或手工方法切割；管道切口质量应符合下列规定：1)切口表面应平整，无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等；62)切口端面倾斜偏差不应大于管道外径的1％，且不得超过3mm；4.3.3.4燃气管道的制作应符合现行国家标准《工业金属管道工程施工及验收规范》GB50235的规定。燃气管道的弯曲半径宜大于管道外径的3.5倍。弯管截面最大外径与最小外径之差不得大于管道外径的8％。4.3.3.5燃气管道的焊接应符合下列规定：4.3.3.5.1管道与管件的坡口：1)管道与管件的坡口采用V形坡口焊...
