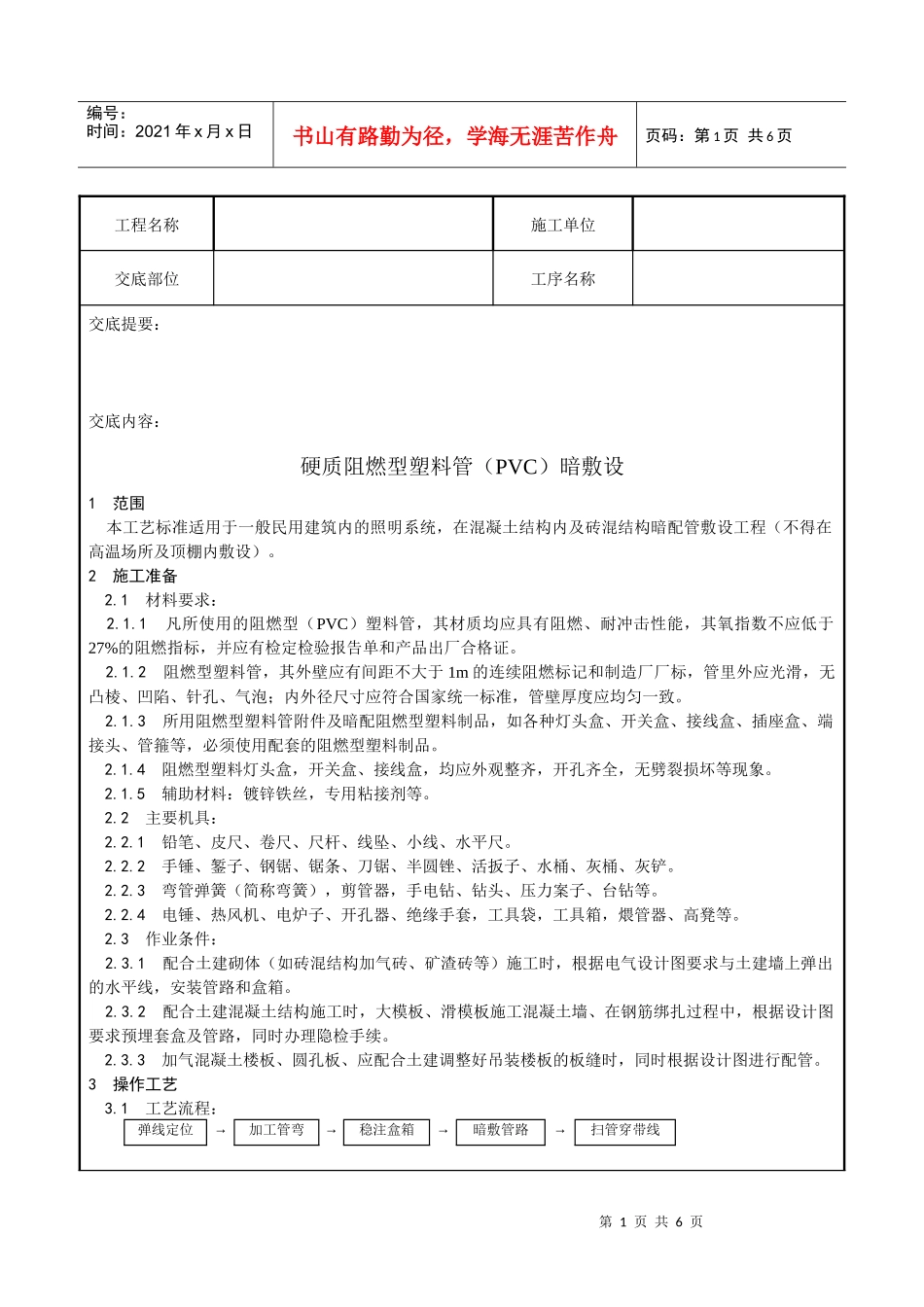

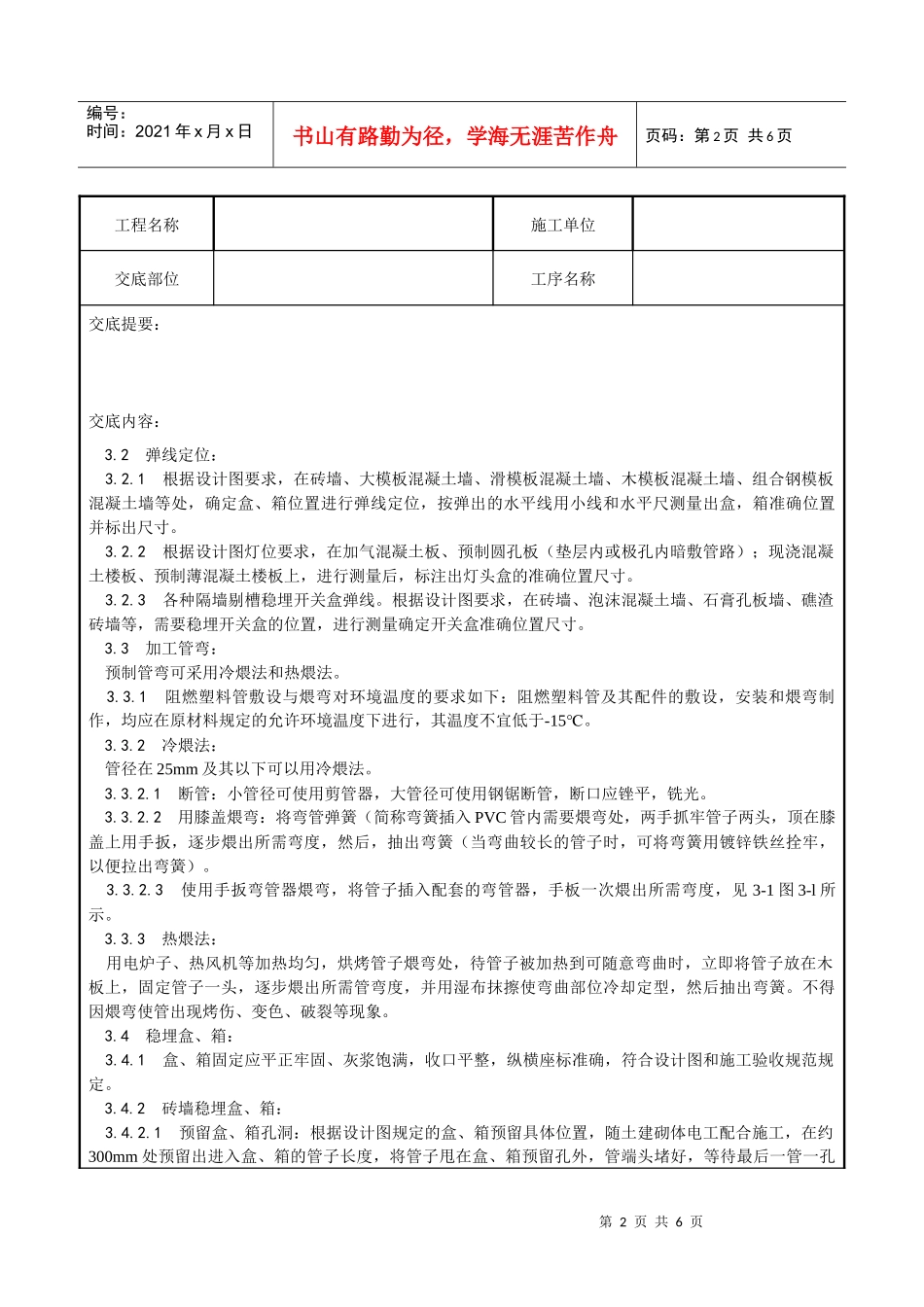

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页工程名称施工单位交底部位工序名称交底提要：交底内容：硬质阻燃型塑料管（PVC）暗敷设1范围本工艺标准适用于一般民用建筑内的照明系统，在混凝土结构内及砖混结构暗配管敷设工程（不得在高温场所及顶棚内敷设）。2施工准备2.1材料要求：2.1.1凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。2.1.2阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。2.1.3所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃型塑料制品。2.1.4阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。2.1.5辅助材料：镀锌铁丝，专用粘接剂等。2.2主要机具：2.2.1铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。2.2.2手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、水桶、灰桶、灰铲。2.2.3弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等。2.2.4电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。2.3作业条件：2.3.1配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。2.3.2配合土建混凝土结构施工时，大模板、滑模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。2.3.3加气混凝土楼板、圆孔板、应配合土建调整好吊装楼板的板缝时，同时根据设计图进行配管。3操作工艺3.1工艺流程：弹线定位→加工管弯→稳注盒箱→暗敷管路→扫管穿带线第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页工程名称施工单位交底部位工序名称交底提要：交底内容：3.2弹线定位：3.2.1根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。3.2.2根据设计图灯位要求，在加气混凝土板、预制圆孔板（垫层内或极孔内暗敷管路）；现浇混凝土楼板、预制薄混凝土楼板上，进行测量后，标注出灯头盒的准确位置尺寸。3.2.3各种隔墙剔槽稳埋开关盒弹线。根据设计图要求，在砖墙、泡沫混凝土墙、石膏孔板墙、礁渣砖墙等，需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。3.3加工管弯：预制管弯可采用冷煨法和热煨法。3.3.1阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于-15℃。3.3.2冷煨法：管径在25mm及其以下可以用冷煨法。3.3.2.1断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，铣光。3.3.2.2用膝盖煨弯：将弯管弹簧（简称弯簧插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手扳，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧）。3.3.2.3使用手扳弯管器煨弯，将管子插入配套的弯管器，手板一次煨出所需弯度，见3-1图3-l所示。3.3.3热煨法：用电炉子、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧。不得因煨弯使管出现烤伤、变色、破裂等现象。3.4稳埋盒、箱：3.4.1盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收规范规定。3.4.2砖墙稳埋盒、箱：3.4.2.1预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300mm处预留出进入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，等待最后一管一孔第3页共6页第2页共6页编号：时...
