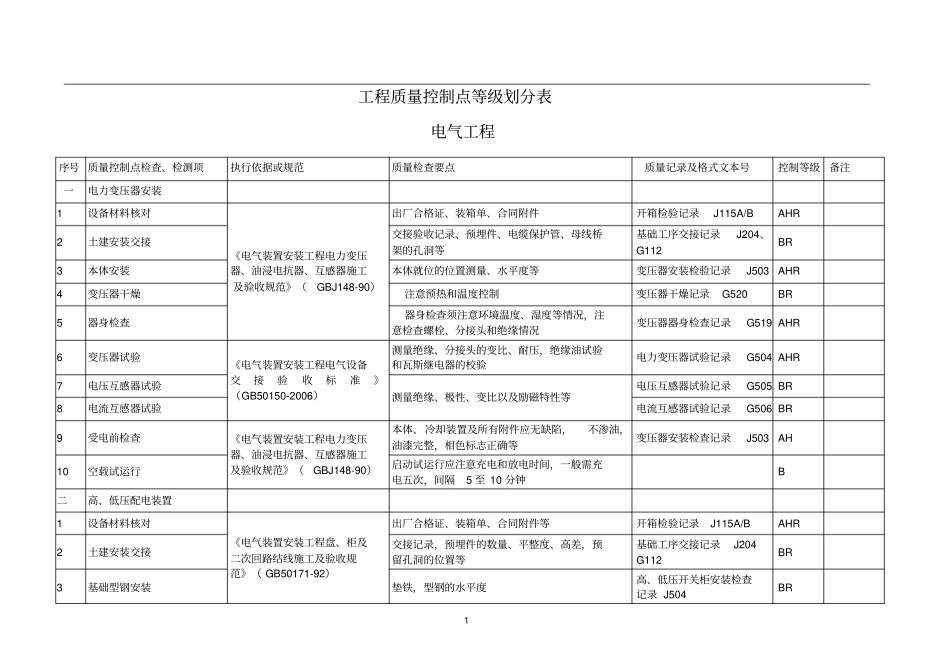

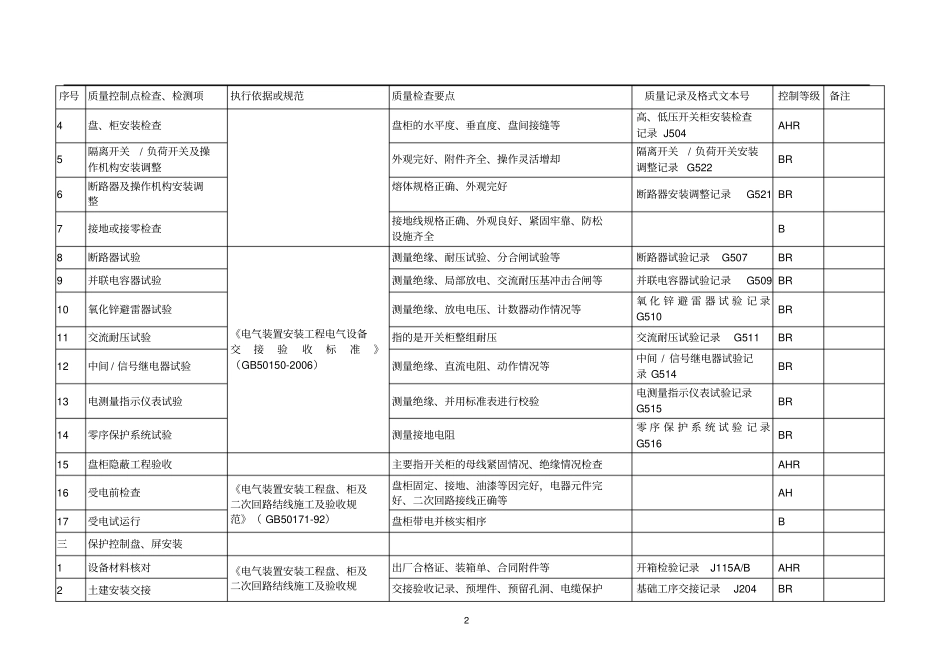

1工程质量控制点等级划分表电气工程序号质量控制点检查、检测项执行依据或规范质量检查要点质量记录及格式文本号控制等级备注一电力变压器安装1设备材料核对《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）出厂合格证、装箱单、合同附件开箱检验记录J115A/BAHR2土建安装交接交接验收记录、预埋件、电缆保护管、母线桥架的孔洞等基础工序交接记录J204、G112BR3本体安装本体就位的位置测量、水平度等变压器安装检验记录J503AHR4变压器干燥注意预热和温度控制变压器干燥记录G520BR5器身检查器身检查须注意环境温度、湿度等情况，注意检查螺栓、分接头和绝缘情况变压器器身检查记录G519AHR6变压器试验《电气装置安装工程电气设备交接验收标准》（GB50150-2006）测量绝缘、分接头的变比、耐压，绝缘油试验和瓦斯继电器的校验电力变压器试验记录G504AHR7电压互感器试验测量绝缘、极性、变比以及励磁特性等电压互感器试验记录G505BR8电流互感器试验电流互感器试验记录G506BR9受电前检查《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）本体、冷却装置及所有附件应无缺陷，不渗油，油漆完整，相色标志正确等变压器安装检查记录J503AH10空载试运行启动试运行应注意充电和放电时间，一般需充电五次，间隔5至10分钟B二高、低压配电装置1设备材料核对《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171-92）出厂合格证、装箱单、合同附件等开箱检验记录J115A/BAHR2土建安装交接交接记录，预埋件的数量、平整度、高差，预留孔洞的位置等基础工序交接记录J204G112BR3基础型钢安装垫铁，型钢的水平度高、低压开关柜安装检查记录J504BR2序号质量控制点检查、检测项执行依据或规范质量检查要点质量记录及格式文本号控制等级备注4盘、柜安装检查盘柜的水平度、垂直度、盘间接缝等高、低压开关柜安装检查记录J504AHR5隔离开关/负荷开关及操作机构安装调整外观完好、附件齐全、操作灵活增却隔离开关/负荷开关安装调整记录G522BR6断路器及操作机构安装调整熔体规格正确、外观完好断路器安装调整记录G521BR7接地或接零检查接地线规格正确、外观良好、紧固牢靠、防松设施齐全B8断路器试验《电气装置安装工程电气设备交接验收标准》（GB50150-2006）测量绝缘、耐压试验、分合闸试验等断路器试验记录G507BR9并联电容器试验测量绝缘、局部放电、交流耐压基冲击合闸等并联电容器试验记录G509BR10氧化锌避雷器试验测量绝缘、放电电压、计数器动作情况等氧化锌避雷器试验记录G510BR11交流耐压试验指的是开关柜整组耐压交流耐压试验记录G511BR12中间/信号继电器试验测量绝缘、直流电阻、动作情况等中间/信号继电器试验记录G514BR13电测量指示仪表试验测量绝缘、并用标准表进行校验电测量指示仪表试验记录G515BR14零序保护系统试验测量接地电阻零序保护系统试验记录G516BR15盘柜隐蔽工程验收主要指开关柜的母线紧固情况、绝缘情况检查AHR16受电前检查《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171-92）盘柜固定、接地、油漆等因完好，电器元件完好、二次回路接线正确等AH17受电试运行盘柜带电并核实相序B三保护控制盘、屏安装1设备材料核对《电气装置安装工程盘、柜及二次回路结线施工及验收规出厂合格证、装箱单、合同附件等开箱检验记录J115A/BAHR2土建安装交接交接验收记录、预埋件、预留孔洞、电缆保护基础工序交接记录J204BR3序号质量控制点检查、检测项执行依据或规范质量检查要点质量记录及格式文本号控制等级备注范》（GB50171-92）管位置等G1123基础型钢安装基础垫铁、型钢的水平度保护、控制盘（屏）安装检查记录J505BR4盘(屏)、柜安装盘柜的水平度、垂直度、盘间接缝等保护、控制盘（屏）安装检查记录J505AHR5继电器调整试验《电气装置安装工程电气设备交接验收标准》（GB50150-2006）二次回路绝缘、并加电调整继电器电流（压）继电器试验记录G512时间继电器试验记录G513中间、信号继电器试验记录G514BR6电气测量仪表校验测量绝缘、并用标准表进行校验电测量指示仪表检验记录G515BR7受电前检查《电...
