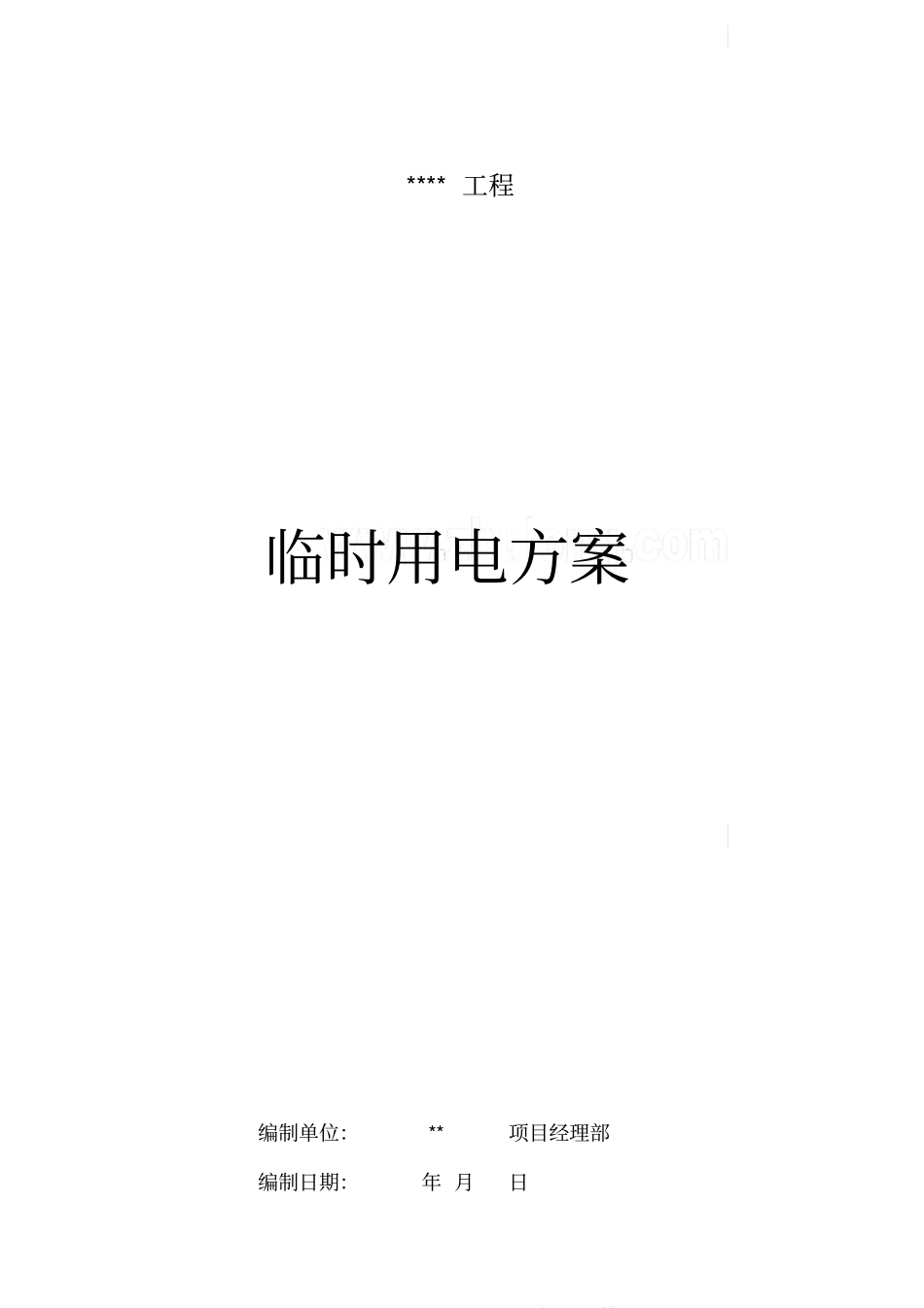

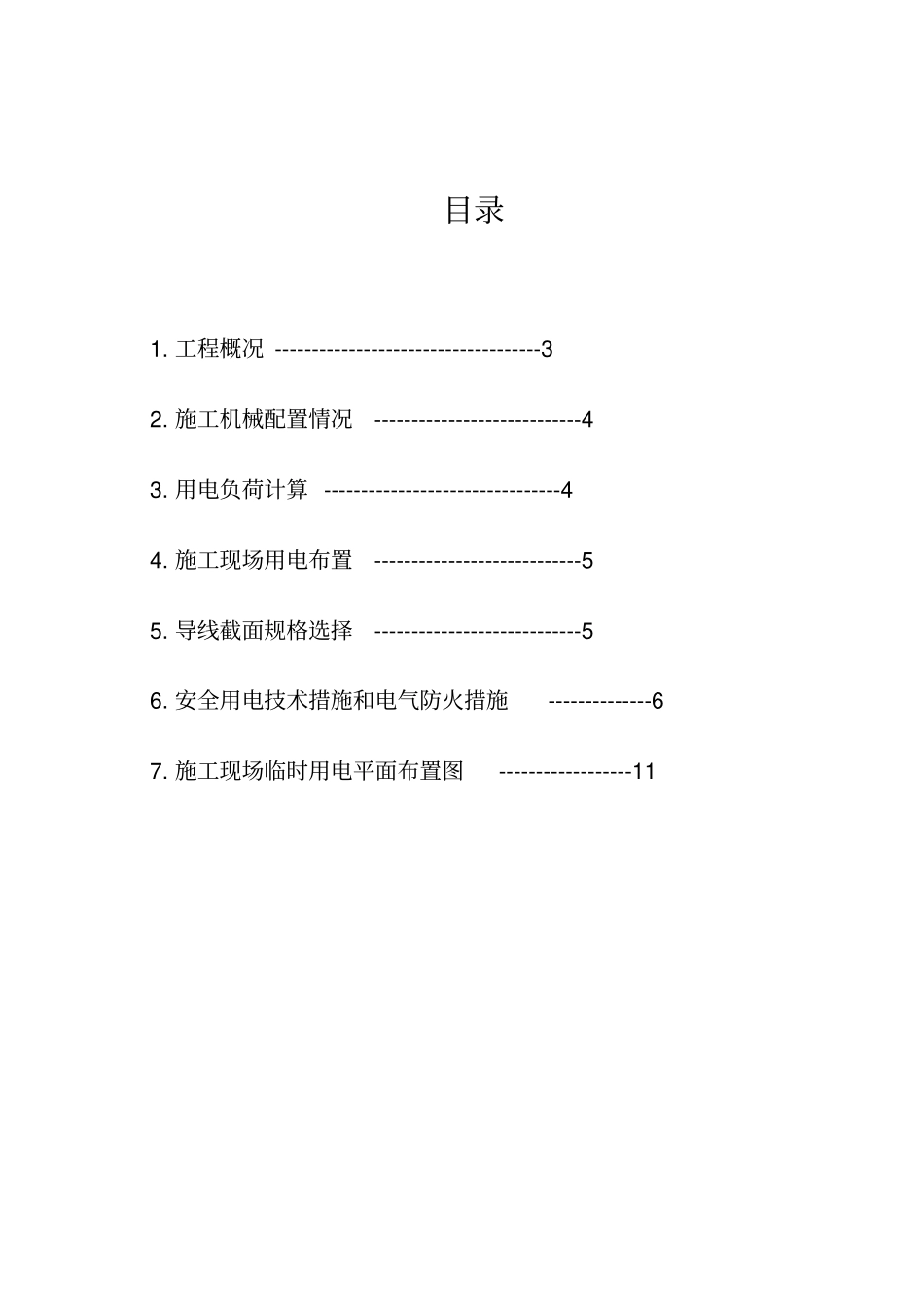

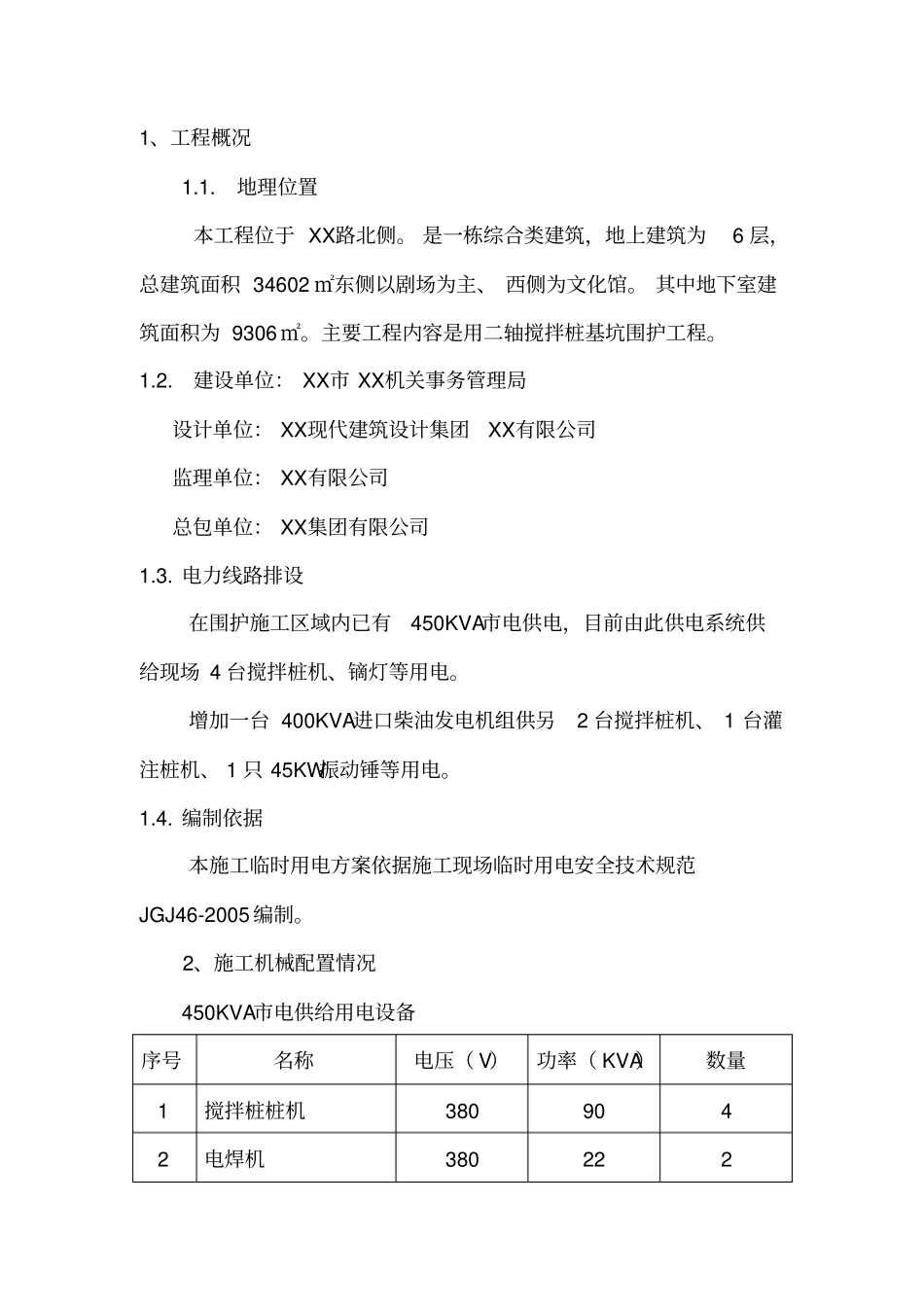

****工程临时用电方案编制单位：**项目经理部编制日期：年月日目录1.工程概况------------------------------------32.施工机械配置情况----------------------------43.用电负荷计算--------------------------------44.施工现场用电布置----------------------------55.导线截面规格选择----------------------------56.安全用电技术措施和电气防火措施--------------67.施工现场临时用电平面布置图------------------111、工程概况1.1.地理位置本工程位于XX路北侧。是一栋综合类建筑，地上建筑为6层，总建筑面积34602㎡东侧以剧场为主、西侧为文化馆。其中地下室建筑面积为9306㎡。主要工程内容是用二轴搅拌桩基坑围护工程。1.2.建设单位：XX市XX机关事务管理局设计单位：XX现代建筑设计集团XX有限公司监理单位：XX有限公司总包单位：XX集团有限公司1.3.电力线路排设在围护施工区域内已有450KVA市电供电，目前由此供电系统供给现场4台搅拌桩机、镝灯等用电。增加一台400KVA进口柴油发电机组供另2台搅拌桩机、1台灌注桩机、1只45KW振动锤等用电。1.4.编制依据本施工临时用电方案依据施工现场临时用电安全技术规范JGJ46-2005编制。2、施工机械配置情况450KVA市电供给用电设备序号名称电压（V）功率（KVA）数量1搅拌桩桩机3809042电焊机3802223切割机3802.514镝灯3803.555潜水泵380331×400KVA柴油发电机供给用电设备（围护桩施工）序号名称电压（V）功率（KVA）数量1搅拌桩桩机3809022电焊机3802223振动锤3804511×400KVA柴油发电机供给用电设备（灌注桩施工）序号名称电压（V）功率（KVA）数量1灌注桩桩机38037123PNL泵3802213泥浆泵3807.524电焊机3802213、用电负荷计算450KVA市电供给现场用电量计算：设备总功率为433kw<450KW400KVA柴油发电机供给现场用电量计算：设备总功率为365kw<400KW4、施工现场用电布置现场施工用电线路采用三相五线制，在工地进出口及经常车辆经过的地方作预埋钢套管埋地敷设并埋入地下70cm，电缆走向均设置警示标志并向各作业人员进行交底；同时预留电源接线箱，以解决施工用电。并且每隔30-40米设置一个分配电箱供场地内施工所需。施工现场按“三级配电、两级保护”的要求设置临时用电，采用三相五线制进行输电，保护零线不得与工作零线混接，施工现场用电线路布置原理采用如下方式：1、总配电箱设置根据本工程各施工段任务的划分及设备的配置情况，现场用电采用市电及一台400KVA柴油发电机供电，2、分配电箱的设置报据上述总配电箱的供电范围，再按现场各单体的设备布置设置分配电箱。6、导线的截面规格的选择现场总线布置120平方铜芯电缆铺设，二级配电采用35平方铜芯电缆，三级配电采用35平方铜芯电缆。6、安全用电技术措施和电气防火措施1、安全用电技术措施（1）建立健全用电管理制度，各处设立专职的值班电工，配合安全员对临时用电进行管理。值班电工必须持证上岗，经常对现场的电气线路和设备进行安全检查，定期测试电气绝缘、接地接零电阻、漏电保护器等开关是否完好。并做好业内资料，台讯季节要强化检查，对查出的问题限期整改。（2）建立对总配电箱、各路分配电箱、供电线路及电气设备检查、维修、保养等安全管理制度，严禁电气设备带病运行。（3）每台电气设备必须执行三级配电、二级漏电保护装置。（4）每台电气设备应用各自的开关箱，必须实行“一机、一闸、一漏、一箱”制，严禁用同一只开关箱直接控制二台及二台以上的用电设备（含插座）。（5）电源进线电缆应遵循下进上出的原则，在箱内经固定后分别接配电箱的L、N、PE各端。视负载额定容量，正确选择熔体，使熔断器可靠的、有效的起到短路保护和断开点的作用。熔体应采用合格的铅合金熔丝，严禁用铁丝、铝丝等非专用熔丝替代，严禁用多股熔丝代替一根较大的熔丝。（6）电源接入配电箱后，必须先检测再使用：不接负荷，分别合闸，依次检测每一漏电断路器，试验按钮应迅速自动分闸，断开电源，操纵手柄退回到“分”或“0”位置为合格。配电箱周围必须无杂物，有操作位置。（7）配电箱投入正常使用后，应由专业人员每月测试一次，并作书面记录。各级配电箱明确专人负责，做好检查维...
