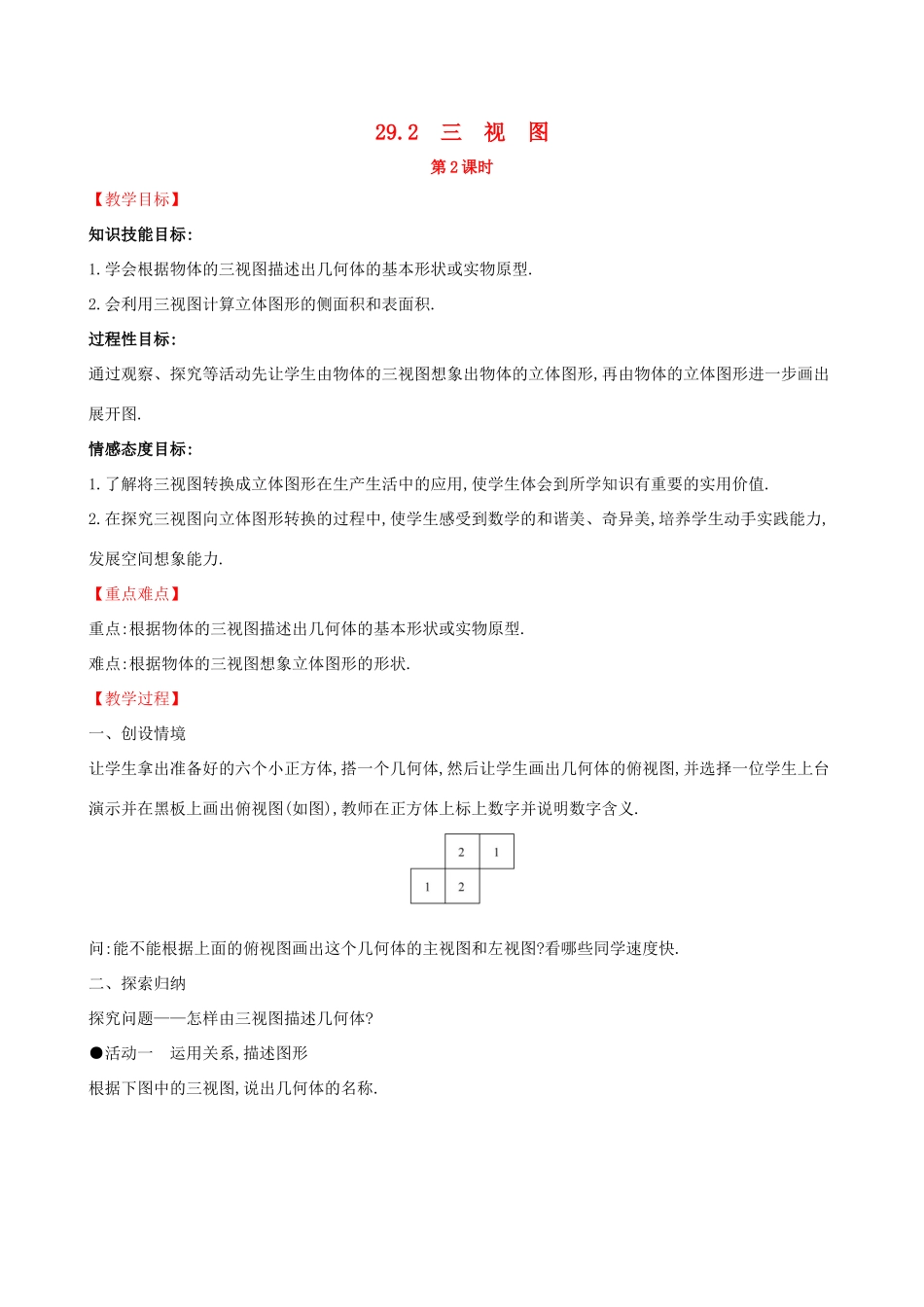

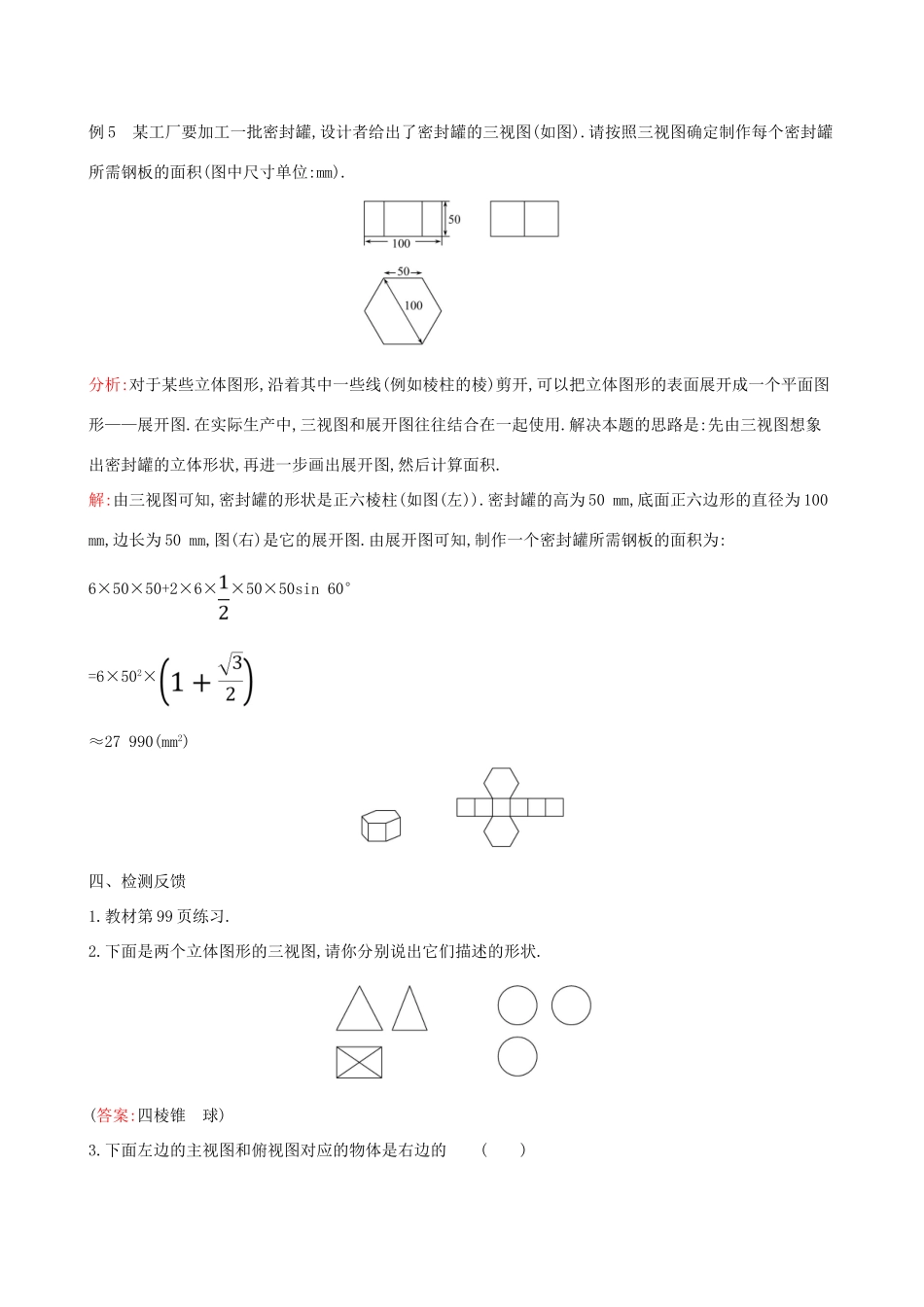

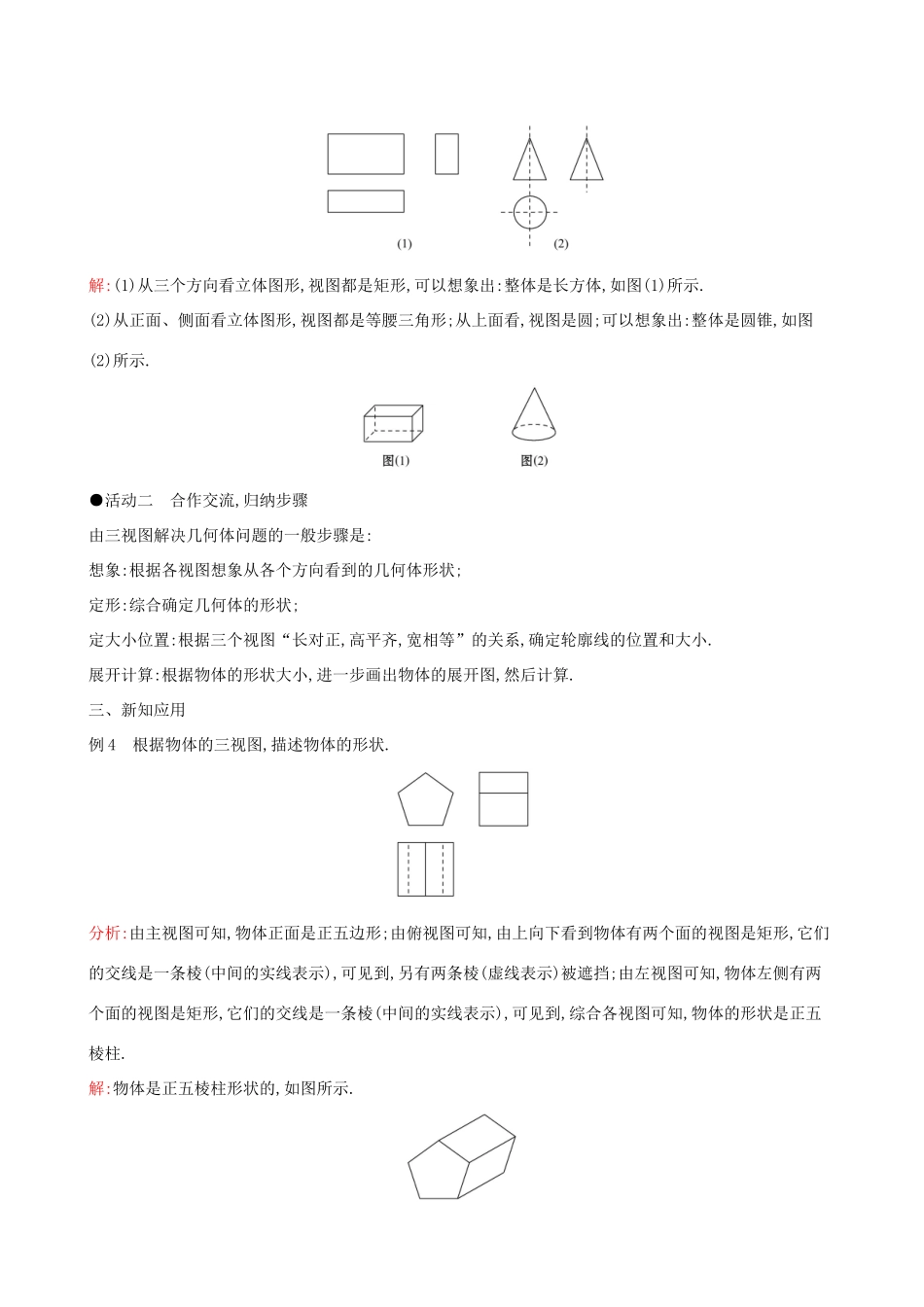

29.2三视图第2课时【教学目标】知识技能目标:1.学会根据物体的三视图描述出几何体的基本形状或实物原型.2.会利用三视图计算立体图形的侧面积和表面积.过程性目标:通过观察、探究等活动先让学生由物体的三视图想象出物体的立体图形,再由物体的立体图形进一步画出展开图.情感态度目标:1.了解将三视图转换成立体图形在生产生活中的应用,使学生体会到所学知识有重要的实用价值.2.在探究三视图向立体图形转换的过程中,使学生感受到数学的和谐美、奇异美,培养学生动手实践能力,发展空间想象能力.【重点难点】重点:根据物体的三视图描述出几何体的基本形状或实物原型.难点:根据物体的三视图想象立体图形的形状.【教学过程】一、创设情境让学生拿出准备好的六个小正方体,搭一个几何体,然后让学生画出几何体的俯视图,并选择一位学生上台演示并在黑板上画出俯视图(如图),教师在正方体上标上数字并说明数字含义.问:能不能根据上面的俯视图画出这个几何体的主视图和左视图?看哪些同学速度快.二、探索归纳探究问题——怎样由三视图描述几何体?●活动一运用关系,描述图形根据下图中的三视图,说出几何体的名称.解:(1)从三个方向看立体图形,视图都是矩形,可以想象出:整体是长方体,如图(1)所示.(2)从正面、侧面看立体图形,视图都是等腰三角形;从上面看,视图是圆;可以想象出:整体是圆锥,如图(2)所示.●活动二合作交流,归纳步骤由三视图解决几何体问题的一般步骤是:想象:根据各视图想象从各个方向看到的几何体形状;定形:综合确定几何体的形状;定大小位置:根据三个视图“长对正,高平齐,宽相等”的关系,确定轮廓线的位置和大小.展开计算:根据物体的形状大小,进一步画出物体的展开图,然后计算.三、新知应用例4根据物体的三视图,描述物体的形状.分析:由主视图可知,物体正面是正五边形;由俯视图可知,由上向下看到物体有两个面的视图是矩形,它们的交线是一条棱(中间的实线表示),可见到,另有两条棱(虚线表示)被遮挡;由左视图可知,物体左侧有两个面的视图是矩形,它们的交线是一条棱(中间的实线表示),可见到,综合各视图可知,物体的形状是正五棱柱.解:物体是正五棱柱形状的,如图所示.例5某工厂要加工一批密封罐,设计者给出了密封罐的三视图(如图).请按照三视图确定制作每个密封罐所需钢板的面积(图中尺寸单位:mm).分析:对于某些立体图形,沿着其中一些线(例如棱柱的棱)剪开,可以把立体图形的表面展开成一个平面图形——展开图.在实际生产中,三视图和展开图往往结合在一起使用.解决本题的思路是:先由三视图想象出密封罐的立体形状,再进一步画出展开图,然后计算面积.解:由三视图可知,密封罐的形状是正六棱柱(如图(左)).密封罐的高为50mm,底面正六边形的直径为100mm,边长为50mm,图(右)是它的展开图.由展开图可知,制作一个密封罐所需钢板的面积为:6×50×50+2×6××50×50sin60°=6×502×≈27990(mm2)四、检测反馈1.教材第99页练习.2.下面是两个立体图形的三视图,请你分别说出它们描述的形状.(答案:四棱锥球)3.下面左边的主视图和俯视图对应的物体是右边的()(答案:B)(教师引导、点拨、总结方法规律,对共性问题做好补充,组织学生独立完成练习后,小组交流.学生独立思考解决问题,小组内交流.)五、课堂小结1.一个视图不能确定物体的空间形状,根据三视图要描述几何体或实物原型时,必须将各视图对照起来看.2.一个摆好的几何体的视图是唯一的,但从视图反过来考虑几何体时,它有多种可能性.例如:正方体的主视图是正方形,但主视图是正方形的几何体有直三棱柱、长方体、圆柱等.3.对于较复杂的物体,有三视图想象出物体的原型,应搞清三个视图之间的前后、左右、上下的对应关系.六、板书设计课题:29.2三视图第2课时探究问题例4例5练习
