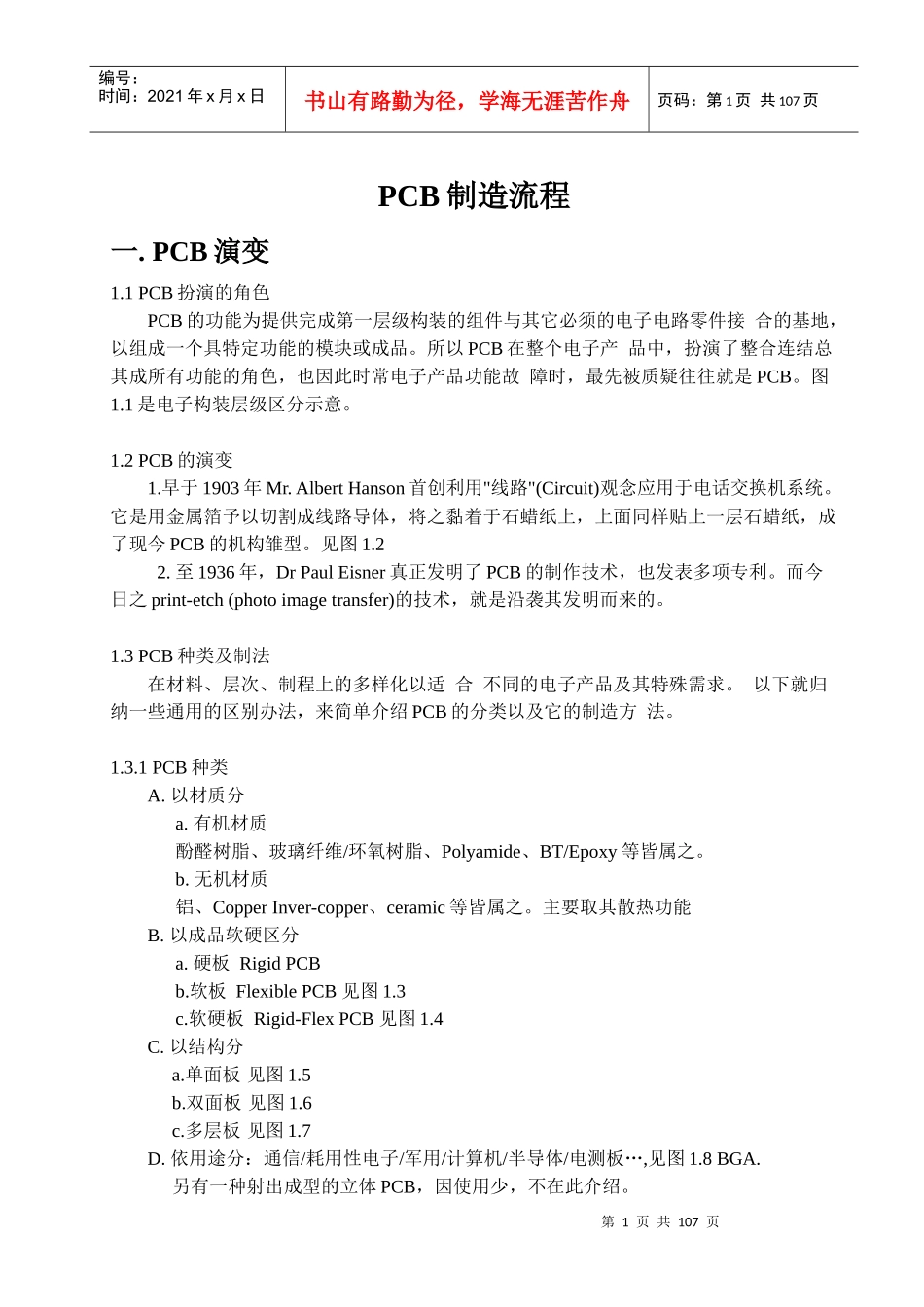

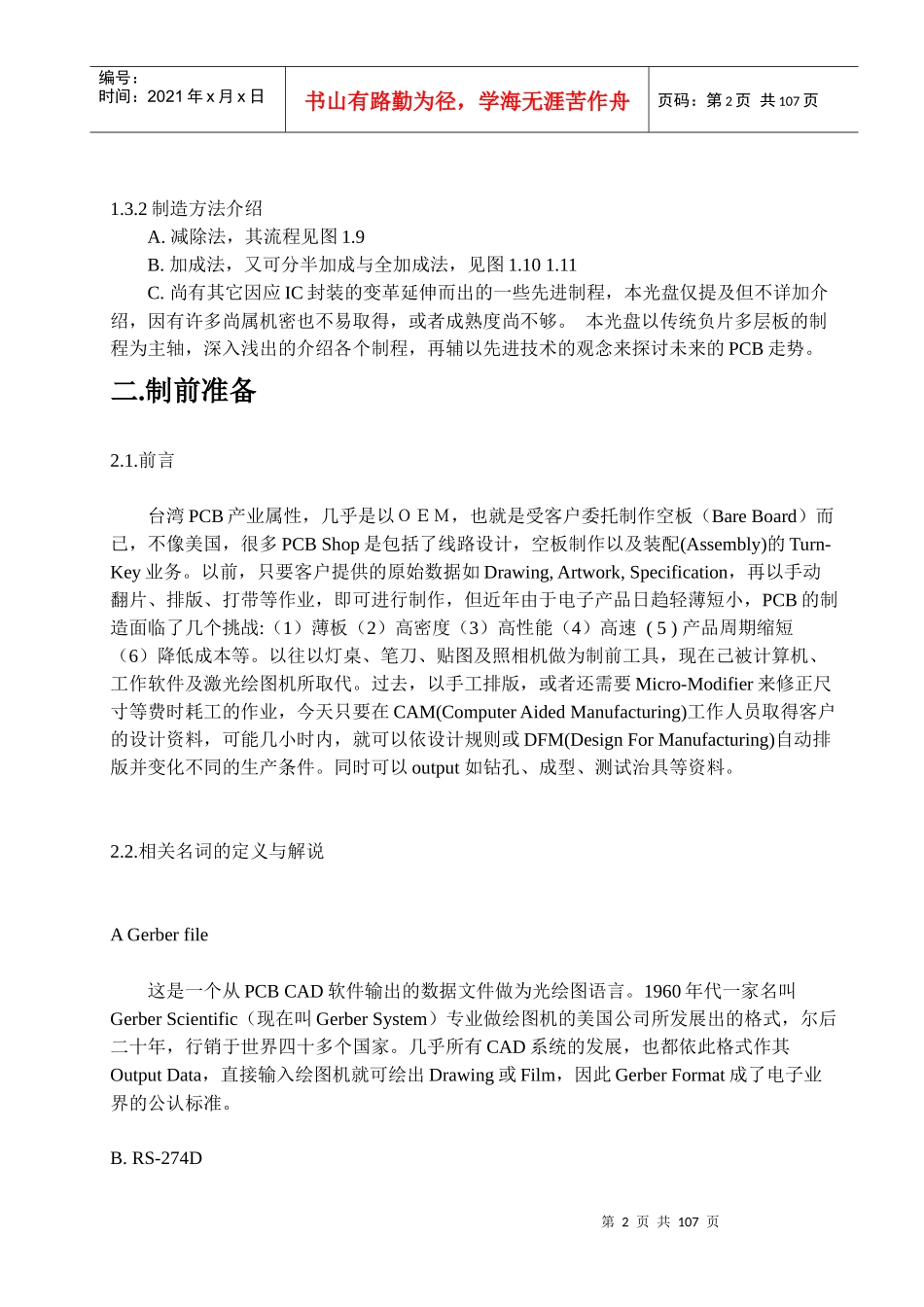

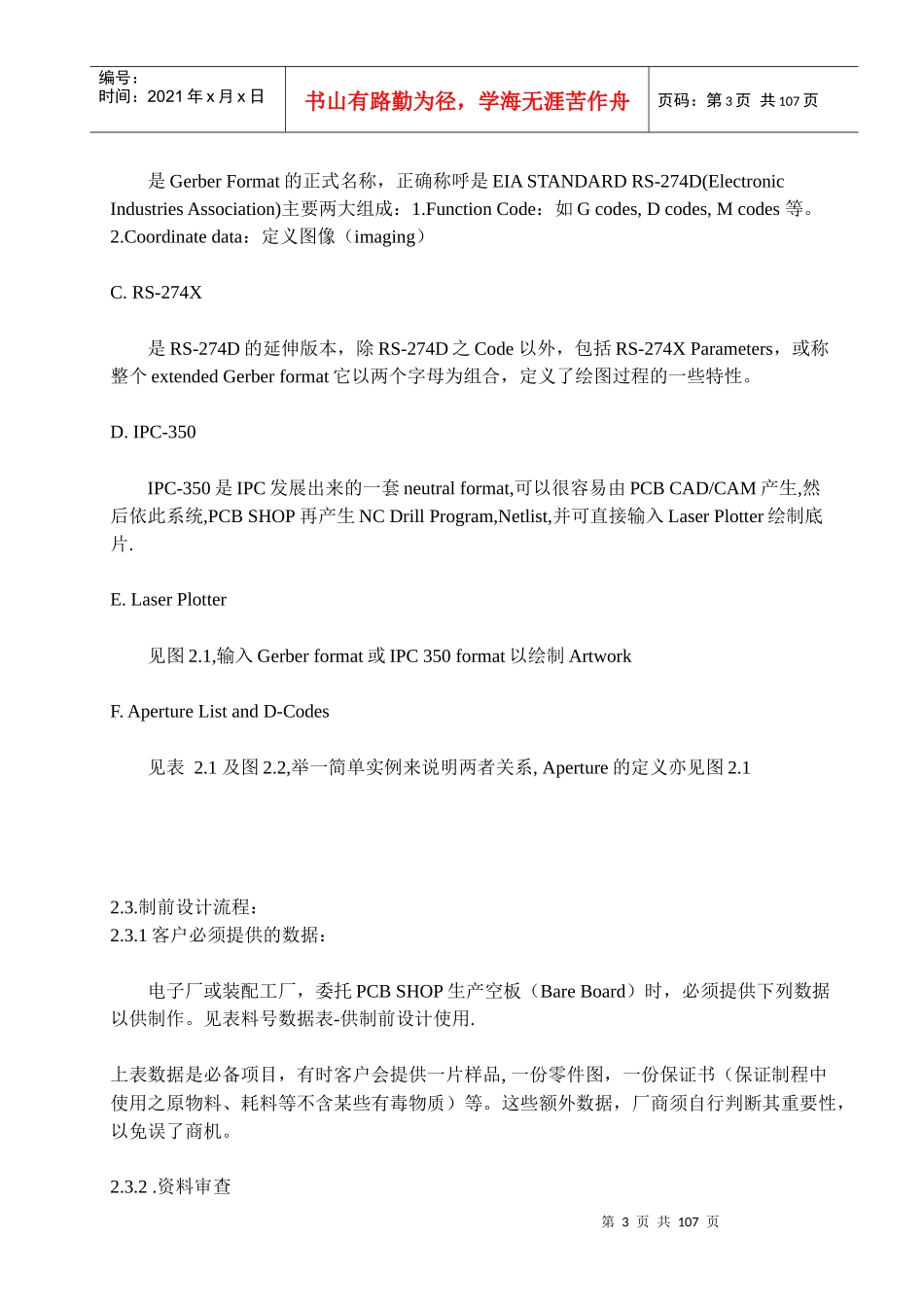

第1页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共107页PCB制造流程一.PCB演变1.1PCB扮演的角色PCB的功能为提供完成第一层级构装的组件与其它必须的电子电路零件接合的基地，以组成一个具特定功能的模块或成品。所以PCB在整个电子产品中，扮演了整合连结总其成所有功能的角色，也因此时常电子产品功能故障时，最先被质疑往往就是PCB。图1.1是电子构装层级区分示意。1.2PCB的演变1.早于1903年Mr.AlbertHanson首创利用"线路"(Circuit)观念应用于电话交换机系统。它是用金属箔予以切割成线路导体，将之黏着于石蜡纸上，上面同样贴上一层石蜡纸，成了现今PCB的机构雏型。见图1.22.至1936年，DrPaulEisner真正发明了PCB的制作技术，也发表多项专利。而今日之print-etch(photoimagetransfer)的技术，就是沿袭其发明而来的。1.3PCB种类及制法在材料、层次、制程上的多样化以适合不同的电子产品及其特殊需求。以下就归纳一些通用的区别办法，来简单介绍PCB的分类以及它的制造方法。1.3.1PCB种类A.以材质分a.有机材质酚醛树脂、玻璃纤维/环氧树脂、Polyamide、BT/Epoxy等皆属之。b.无机材质铝、CopperInver-copper、ceramic等皆属之。主要取其散热功能B.以成品软硬区分a.硬板RigidPCBb.软板FlexiblePCB见图1.3c.软硬板Rigid-FlexPCB见图1.4C.以结构分a.单面板见图1.5b.双面板见图1.6c.多层板见图1.7D.依用途分：通信/耗用性电子/军用/计算机/半导体/电测板…,见图1.8BGA.另有一种射出成型的立体PCB，因使用少，不在此介绍。第2页共107页第1页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共107页1.3.2制造方法介绍A.减除法，其流程见图1.9B.加成法，又可分半加成与全加成法，见图1.101.11C.尚有其它因应IC封装的变革延伸而出的一些先进制程，本光盘仅提及但不详加介绍，因有许多尚属机密也不易取得，或者成熟度尚不够。本光盘以传统负片多层板的制程为主轴，深入浅出的介绍各个制程，再辅以先进技术的观念来探讨未来的PCB走势。二.制前准备2.1.前言台湾PCB产业属性，几乎是以ＯＥＭ，也就是受客户委托制作空板（BareBoard）而已，不像美国，很多PCBShop是包括了线路设计，空板制作以及装配(Assembly)的Turn-Key业务。以前，只要客户提供的原始数据如Drawing,Artwork,Specification，再以手动翻片、排版、打带等作业，即可进行制作，但近年由于电子产品日趋轻薄短小，PCB的制造面临了几个挑战:（1）薄板（2）高密度（3）高性能（4）高速(5)产品周期缩短（6）降低成本等。以往以灯桌、笔刀、贴图及照相机做为制前工具，现在己被计算机、工作软件及激光绘图机所取代。过去，以手工排版，或者还需要Micro-Modifier来修正尺寸等费时耗工的作业，今天只要在CAM(ComputerAidedManufacturing)工作人员取得客户的设计资料，可能几小时内，就可以依设计规则或DFM(DesignForManufacturing)自动排版并变化不同的生产条件。同时可以output如钻孔、成型、测试治具等资料。2.2.相关名词的定义与解说AGerberfile这是一个从PCBCAD软件输出的数据文件做为光绘图语言。1960年代一家名叫GerberScientific（现在叫GerberSystem）专业做绘图机的美国公司所发展出的格式，尔后二十年，行销于世界四十多个国家。几乎所有CAD系统的发展，也都依此格式作其OutputData，直接输入绘图机就可绘出Drawing或Film，因此GerberFormat成了电子业界的公认标准。B.RS-274D第3页共107页第2页共107页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共107页是GerberFormat的正式名称，正确称呼是EIASTANDARDRS-274D(ElectronicIndustriesAssociation)主要两大组成：1.FunctionCode：如Gcodes,Dcodes,Mcodes等。2.Coordinatedata：定义图像（imaging）C.RS-274X是RS-274D的延伸版本，除RS-274D之Code以外，包括RS-274XParameters，或称整个extendedGerberformat它以两个字母为组合，定义了绘图过程的一些特性。D.IPC-350IPC-350是IPC发展出来的一套neutralformat,可以很容易由PCBCAD/CAM产生,然后依此系统,PCBSHOP再产生NCDrillProgram,Netlist,并...
