DG600-240给水泵组检修工艺VIP免费

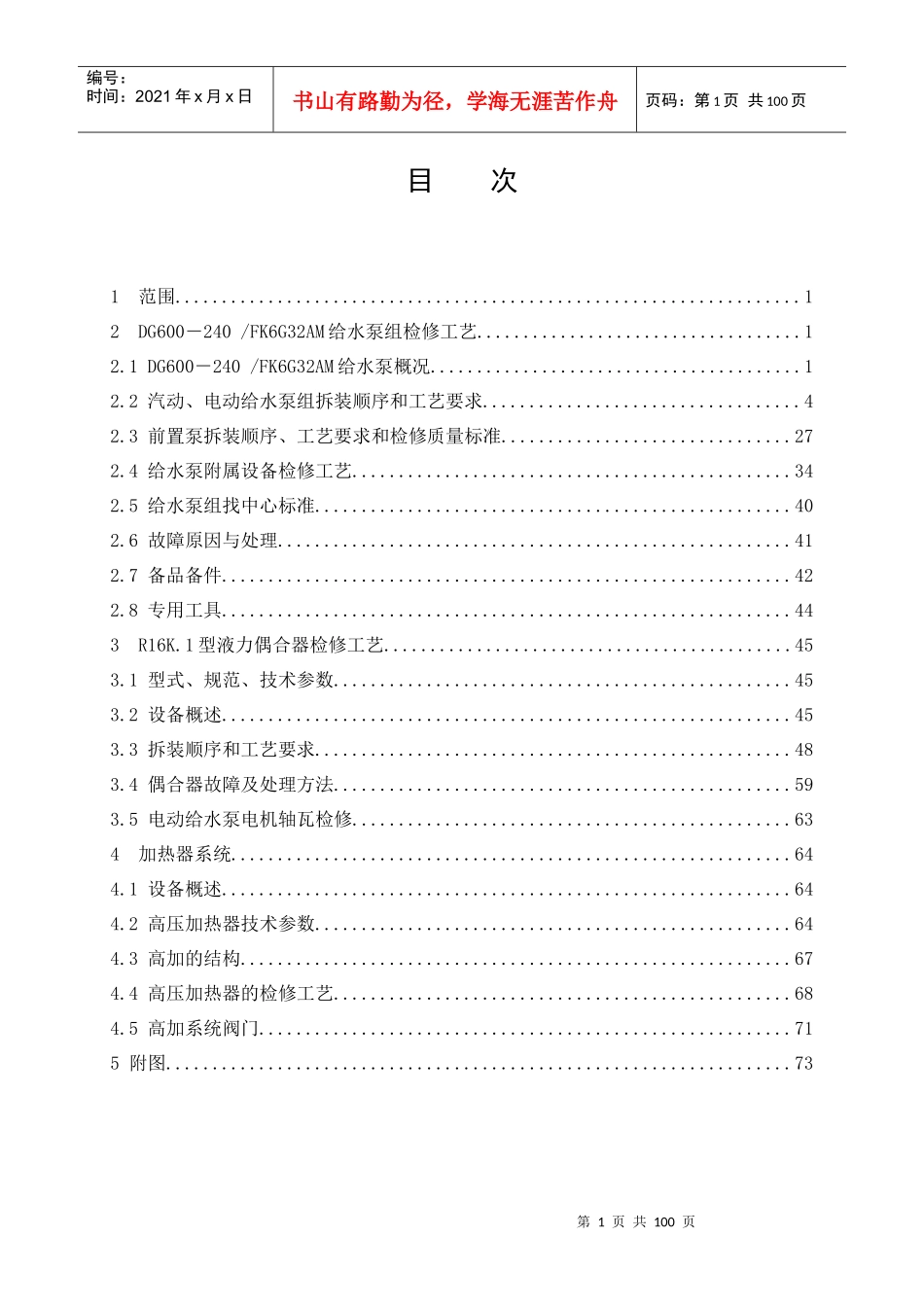

C300/220－16.7/0.3－537/537型汽轮机给水部分检修工艺规程第1页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共100页目次1范围...................................................................12DG600－240/FK6G32AM给水泵组检修工艺...................................12.1DG600－240/FK6G32AM给水泵概况........................................12.2汽动、电动给水泵组拆装顺序和工艺要求..................................42.3前置泵拆装顺序、工艺要求和检修质量标准...............................272.4给水泵附属设备检修工艺...............................................342.5给水泵组找中心标准...................................................402.6故障原因与处理.......................................................412.7备品备件.............................................................422.8专用工具.............................................................443R16K.1型液力偶合器检修工艺............................................453.1型式、规范、技术参数.................................................453.2设备概述.............................................................453.3拆装顺序和工艺要求...................................................483.4偶合器故障及处理方法.................................................593.5电动给水泵电机轴瓦检修...............................................634加热器系统............................................................644.1设备概述.............................................................644.2高压加热器技术参数...................................................644.3高加的结构...........................................................674.4高压加热器的检修工艺.................................................684.5高加系统阀门.........................................................715附图...................................................................73第2页共100页第1页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共100页C300/220－16.7/0.3－537/537型汽轮机给水部分检修工艺规程2DG600－240/FK6G32AM给水泵组检修工艺2.1DG600－240/FK6G32AM给水泵概况2.1.1给水泵型式、规范、技术参数汽动给水泵型号：DG600－240流量556m3/h扬程2269.7m转速5239r/min轴功率3840.4kw必需最小汽蚀余量30.72m制造厂家：上海电力修造总厂有限公司电动给水泵型号：FK6G32A(M)流量：346m3/h扬程：2281.9m转速：4604r/min轴功率：2470.6kW效率：80.5%质量：6000kg制造厂家：上海电力修造总厂有限公司2.1.2设备概述300MW机组的给水泵组由二套汽动泵组（各50%容量）和一套电动泵组（30%容量）组成。汽动泵组的驱动方式及配套型式为：前置泵由前置泵电机单独驱动，给水泵由汽轮机驱动。电动泵组的驱动方式及配套型式为：前置泵是由电机副轴伸端直接驱动，给水泵由电机的主轴伸端通过液力耦合器来驱动。各设备之间是通过叠片式挠性联轴器来传递动力，每个联轴器在可拆卸的保护罩内。汽动泵组给水泵的轴承润滑油由汽轮机润滑油系统供应，而电动泵组给水泵的轴承润滑油由液力偶合器润滑油系统供应。每套泵组都配有一前置泵进口滤网、给水泵进口滤网、给水泵出口逆止阀和最小流量再循环系统。最小流量再循环系统包括一个再循环阀，两个再循环截止阀以及差压开关和再循环减压装置。差压开关的信号来自第3页共100页第2页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共100页前置泵和给水泵管道上的流量孔板或给水泵出口的流量喷嘴。前置泵、给水泵、电机、偶合器、汽轮机装在各自的底座上。2.1.3汽动和电动给水泵为水平、离心、多级筒体式，有下面两个主要部件组成：2.1.3.1筒体：组成泵的主压力边界的一部分，焊接在管路...
