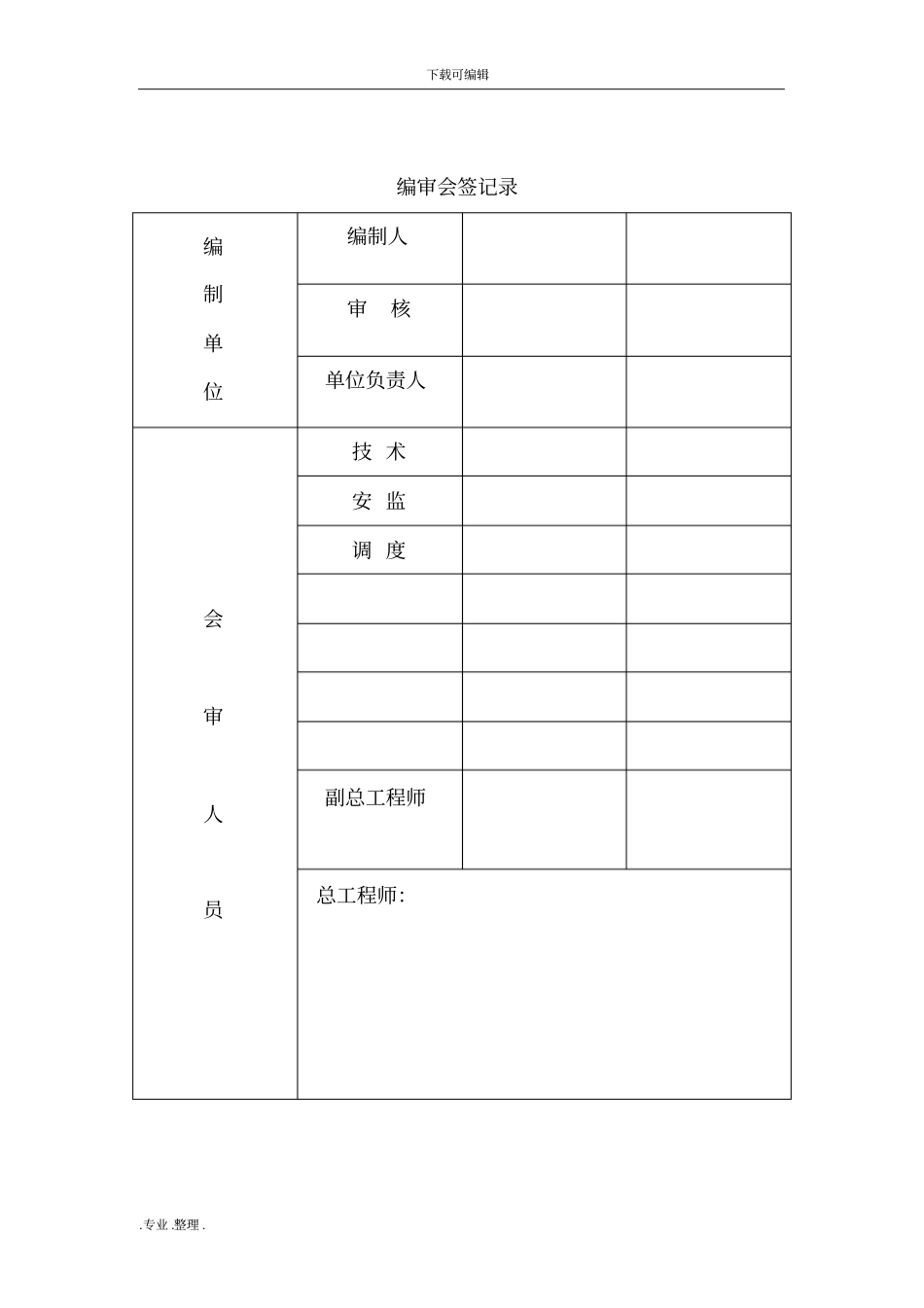

下载可编辑.专业.整理.恒源煤电股份钱营孜煤矿技术安全措施工程名称：110kV变电所日常检修编制单位：动力物资保障部编号：QYZDLB2015-04持有单位：动力物资保障部机电队编制时间：2015年1月20日下载可编辑.专业.整理.编审会签记录编制单位编制人审核单位负责人会审人员技术安监调度副总工程师总工程师：下载可编辑.专业.整理.审批意见：下载可编辑.专业.整理.110kV变电所日常检修安全技术措施一、概述110kV变电所现运行110kVGIS设备、两台主变、52台10kV开关柜、两套MSVC磁控式动补设备，在日常检修工作中，需要变电工与电修工对设备进行维护保养。为确保全矿供电系统正常运转，由动力部机电队负责对110kV设备进行日常检修维护。为保障日常检修的安全和质量，结合部门安排及设备运转实际情况特制定本安全技术措施。施工地点：110kV变电所二、施工人员组织施工负责人：倪发安全负责人：刚技术负责人：黄飞王珂琰现场负责人：每班工作安排指定人员四、施工容（一）GIS设备1、日检项目1)巡查记录GIS室34块气室压力表指示。2)巡查各汇控柜报警信号指示。3)巡查进线汇控柜带电显示仪。2、定期检修项目1）每季度检查、紧固各汇控柜二次控制线、接地螺栓。下载可编辑.专业.整理.2）每季度检查各汇控柜部元器件完好。3）每月检查各汇控柜电缆孔洞封堵情况。4）每月清理GIS设备表面卫生。（二）主变1、日检项目1）巡查主变的油温、油位及运行声。2）变压器油路连接处是否渗油，干燥剂是否变色，若变为粉红，要及时更换。3）有载调压档位变化以及开关仪表指示等情况。4）目测高低压套管瓷瓶的完好，铜接线端子是否有放电现象。2、定期检修项目1）每半年对主变进行一次停电检修。清理套管表面积尘，检查瓦斯继电器油位，打开套管、油枕、有载开关及瓦斯继电器放气阀，排出多余气体，紧固主变本体高低压铜接线螺栓，使用吊车对架空线路Ｔ型线卡以及穿墙瓷瓶线卡螺栓进行紧固。2）每季度对有载调压开关部变压器油取样检验，发现不合格，及时更换。3）每三年申请有资质单位，进行主变本体试验，检验变压器油是否合格。主变本体检验项目主要包括直流电阻、耐压性能、泄漏电流等技术指标。变压器油试验项目主要有耐压、水分测试、闪点等。4）主变本体附属元件出现不完好，应按照措施审批流程，对主变停电更换损坏部件。下载可编辑.专业.整理.（三）10kV高压开关柜、保护柜1、日检项目1）检查主变保护屏、录波、线路保护屏各指示电流，电压是否正常。2）检查交流屏、直流屏、蓄电池组的电压、电流指示是否正常。3）检查各10kV高压开关，电流、电压、开关状态指示是否正常。4）检查上位机数据传输及显示是否正确，控制功能是否正常。5）检查消弧柜是否有报警或异常情况。6）检查所用变的温度及运行声音、电流、电压是否正常。7）检查PT及避雷器柜的三相电压及电流是否平均。8）测量8趟主要负荷出线电缆表面温度，发现过热及时汇报队值班。2、定期检修项目1）每两年申请有资质单位，对10kV母排单相对地电容电流进行检测，满足小于20A的规程要求。2）每年对10kV高压柜进行一次大修。清理开关柜部元件表面积尘，检查断路器合分闸性能、动静触头表面氧化程度，对二次接线端子、10kV母排以及柜顶控制小母排固定螺栓进行紧固。3）每年配合三电办对10kV开关柜微机保护装置进行继电保护试验。4）每半年配合三电办对配电室所用绝缘手套、绝缘靴、验电笔、放电棒进行性能试验，并贴试验标签。（四）MSVC动补设备1、日检项目1）巡查磁控电抗器及励磁变的油温、油位及运行声音，主接线是否下载可编辑.专业.整理.有放电现象，油路是否渗油。2）检查滤波柜的电流、保护器指示，电容器是否有形变异常，主接线是否放电，电抗器运行的温度、声音。2、定期检修项目1）每半年将MSVC动补设备停电，清理室地面及设备表面积尘。2）每三年申请有资质单位，进行磁控电抗器本体试验，检验变压器油是否合格。磁控电抗器本体检验项目主要包括直流电阻、耐压性能、泄漏电流等技术指标。变压器油试验项目主要有耐压、水分测试、闪点等。六、安全注意事项：1.日常检修的每个项目都必须明确施工负责人、安全负责人，明确各位检修人员...
