主体结构实测实量施工方案VIP免费

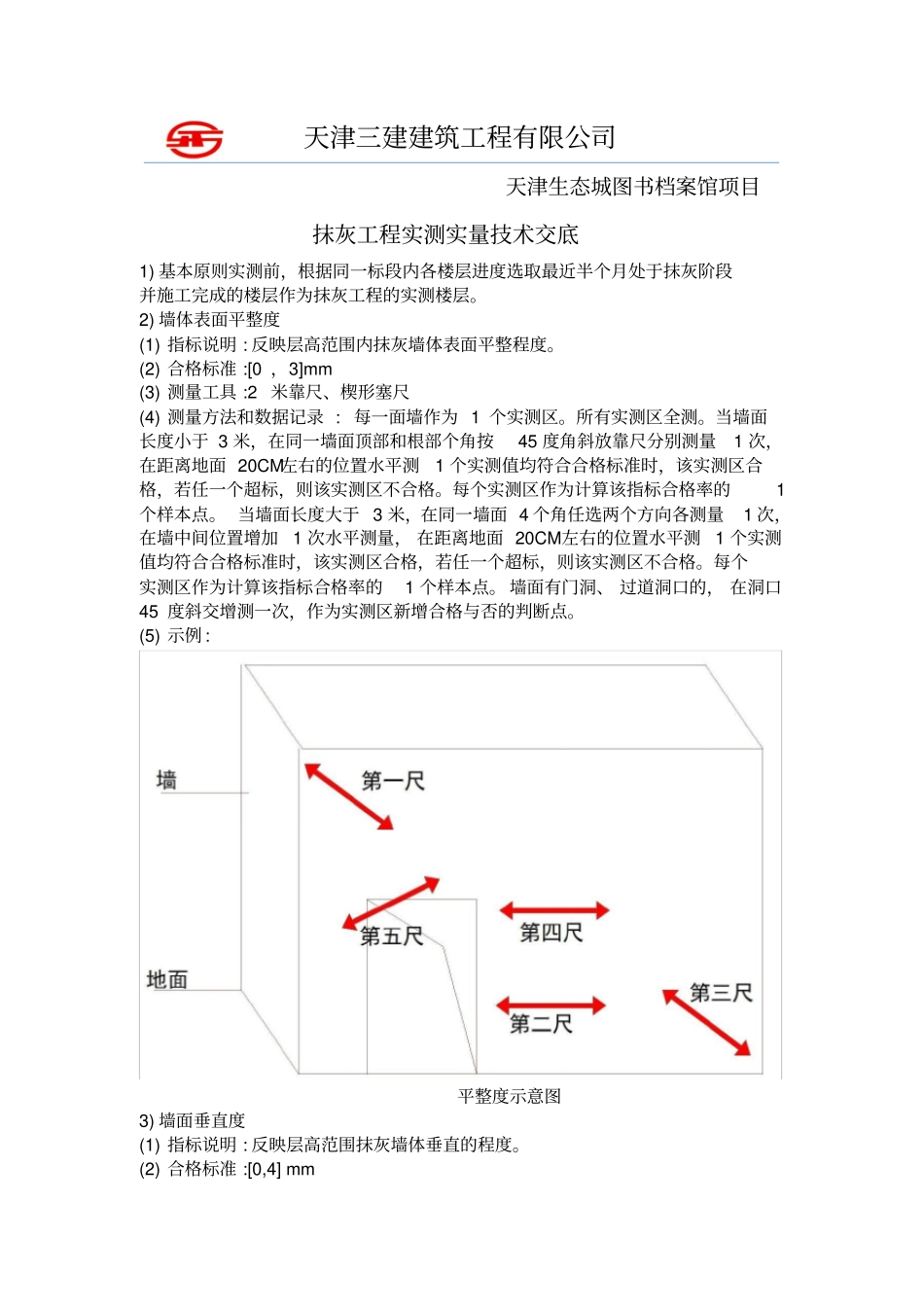

天津三建建筑工程有限公司天津生态城图书档案馆项目抹灰工程实测实量技术交底1)基本原则实测前，根据同一标段内各楼层进度选取最近半个月处于抹灰阶段并施工完成的楼层作为抹灰工程的实测楼层。2)墙体表面平整度(1)指标说明:反映层高范围内抹灰墙体表面平整程度。(2)合格标准:[0，3]mm(3)测量工具:2米靠尺、楔形塞尺(4)测量方法和数据记录:每一面墙作为1个实测区。所有实测区全测。当墙面长度小于3米，在同一墙面顶部和根部个角按45度角斜放靠尺分别测量1次，在距离地面20CM左右的位置水平测1个实测值均符合合格标准时，该实测区合格，若任一个超标，则该实测区不合格。每个实测区作为计算该指标合格率的1个样本点。当墙面长度大于3米，在同一墙面4个角任选两个方向各测量1次，在墙中间位置增加1次水平测量，在距离地面20CM左右的位置水平测1个实测值均符合合格标准时，该实测区合格，若任一个超标，则该实测区不合格。每个实测区作为计算该指标合格率的1个样本点。墙面有门洞、过道洞口的，在洞口45度斜交增测一次，作为实测区新增合格与否的判断点。(5)示例:平整度示意图3)墙面垂直度(1)指标说明:反映层高范围抹灰墙体垂直的程度。(2)合格标准:[0,4]mm天津三建建筑工程有限公司天津生态城图书档案馆项目抹灰工程实测实量技术交底（二）(3)测量工具:2m(4)测量方法和数据记录:每一面墙都可作为1个实测区。所有实测区全测。实测值主要反映砌体墙体垂直度，应避开墙顶梁、墙底灰砂砖或砼反坎、墙体斜顶砖，消除其对测量值的影响，如两米靠尺过高不易定位，可采用1当墙长度小于3米时，同一面墙距两侧阴阳角约30CM位置，分别按以下原则实测2次:一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置约30CM次垂直度。当有墙体洞口时在洞口侧面加测一尺。这几个实测值均符合合格标准时，该实测区合格，若任一个超标，则该实测区不合格。每个实测区作为计算该指标合格率的1个样本点。当墙长度大于3米时，在同一面墙距两端头竖向阴阳角约30CM和墙体中间位置，分别按以下原则实测3次:一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置约30CM次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。当有墙体洞口时在洞口侧面加测一尺。这几个实测值均符合合格标准时，该实测区合格，若任一个超标，则该实测区不合格。每个实测区作为计算该指标合格率的1个样本点。(5)示例:墙面垂直度竖井垂直度4)室内净高偏差(1)指标说明:综合反映室内净高实测值与理论值的偏差程度。(2)合格标准:[-20，20]mm(3)测量工具:5米钢卷尺、激光测距仪(4)测量方法和数据记录:实测区:每一个功能房间作为1个实测区，所有实测区天津三建建筑工程有限公司天津生态城图书档案馆项目抹灰工程实测实量技术交底（三）全测。测量方法:实测前，所选楼层必须完成地面找平层施工。同时还需了解所选楼层的各房间结构楼板的设计厚度和建筑构造做法厚度等。各房间地面的4个角部区域，距地脚边线30CM附近各选取1点(避开吊顶位)，在地面几何中心位选取1点，测量出找平层地面与天花顶板间的5个垂直距离，即当前施工阶段5个室内净高实测值。合格率计算点:用图纸设计层高值减去结构楼板和地面找平层施工设计厚度值，作为判断该房间当前施工阶段设计理论室内净高值。5个偏差值的实际值作为判断该实测区是否合格的计算点。每个实测区作为计算该项指标合格率的1个计算样本点。(5)示例:室内净高实测示意图5)顶板水平度(1)指标说明:考虑实际测量的可操作性，顶板腻子完成后，选取同一功能房间砼顶板内四个角点和一个中点距离同一水平基准线之间5个实测值的极差值，综合反映同一房间砼顶板的平整程度。(2)合格标准:[0,10]mm(3)测量工具:激光扫平仪、具有足够刚度的5米钢卷尺(或米靠尺、激光测距仪)(4)测量方法和数据记录:实测区:已完成腻子的同一功能房间内顶板作为个实测区，所有实测区全测。测量方法:同一实测区内使用激光扫平仪，在实测板跨内打出一条水平基准线。同一实测区距顶板天花线30CM处位置选取4个角点，天津三建建筑工程有限公司天津生态城图书档案馆项目抹灰工程实...
