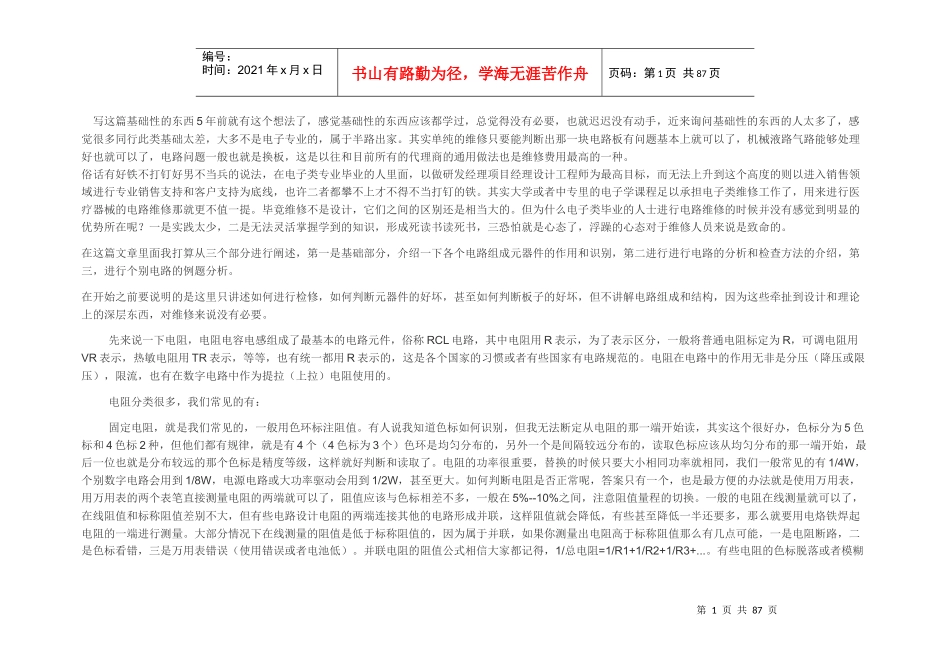

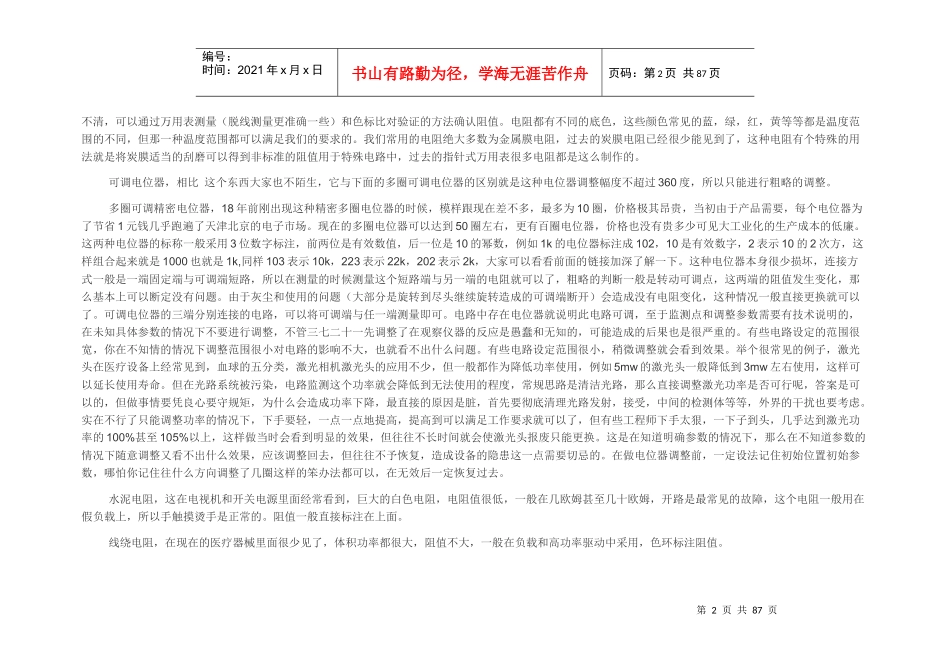

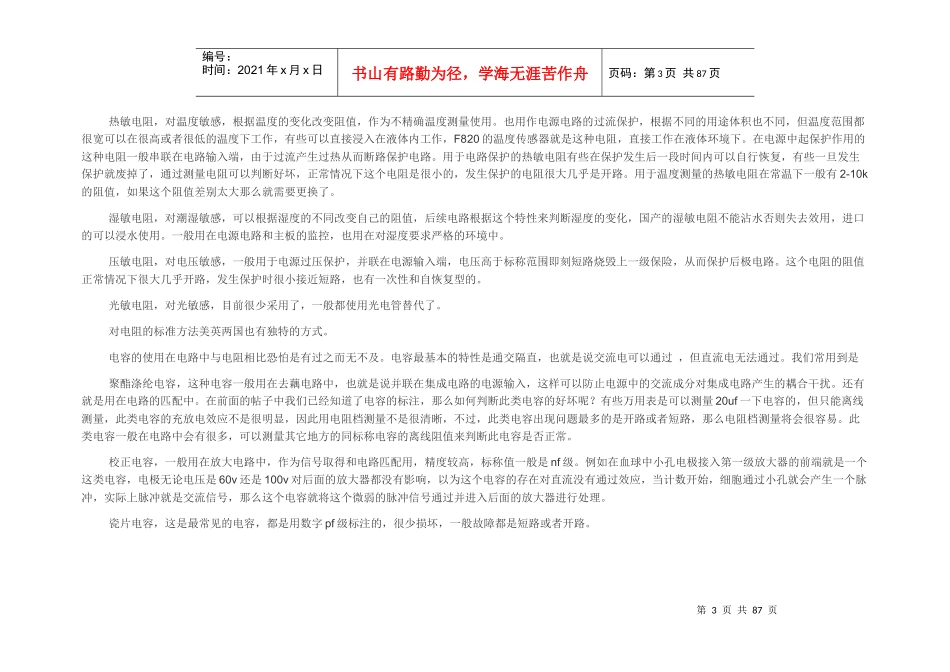

第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共87页写这篇基础性的东西5年前就有这个想法了，感觉基础性的东西应该都学过，总觉得没有必要，也就迟迟没有动手，近来询问基础性的东西的人太多了，感觉很多同行此类基础太差，大多不是电子专业的，属于半路出家。其实单纯的维修只要能判断出那一块电路板有问题基本上就可以了，机械液路气路能够处理好也就可以了，电路问题一般也就是换板，这是以往和目前所有的代理商的通用做法也是维修费用最高的一种。俗话有好铁不打钉好男不当兵的说法，在电子类专业毕业的人里面，以做研发经理项目经理设计工程师为最高目标，而无法上升到这个高度的则以进入销售领域进行专业销售支持和客户支持为底线，也许二者都攀不上才不得不当打钉的铁。其实大学或者中专里的电子学课程足以承担电子类维修工作了，用来进行医疗器械的电路维修那就更不值一提。毕竟维修不是设计，它们之间的区别还是相当大的。但为什么电子类毕业的人士进行电路维修的时候并没有感觉到明显的优势所在呢？一是实践太少，二是无法灵活掌握学到的知识，形成死读书读死书，三恐怕就是心态了，浮躁的心态对于维修人员来说是致命的。在这篇文章里面我打算从三个部分进行阐述，第一是基础部分，介绍一下各个电路组成元器件的作用和识别，第二进行进行电路的分析和检查方法的介绍，第三，进行个别电路的例题分析。在开始之前要说明的是这里只讲述如何进行检修，如何判断元器件的好坏，甚至如何判断板子的好坏，但不讲解电路组成和结构，因为这些牵扯到设计和理论上的深层东西，对维修来说没有必要。先来说一下电阻，电阻电容电感组成了最基本的电路元件，俗称RCL电路，其中电阻用R表示，为了表示区分，一般将普通电阻标定为R，可调电阻用VR表示，热敏电阻用TR表示，等等，也有统一都用R表示的，这是各个国家的习惯或者有些国家有电路规范的。电阻在电路中的作用无非是分压（降压或限压），限流，也有在数字电路中作为提拉（上拉）电阻使用的。电阻分类很多，我们常见的有：固定电阻，就是我们常见的，一般用色环标注阻值。有人说我知道色标如何识别，但我无法断定从电阻的那一端开始读，其实这个很好办，色标分为5色标和4色标2种，但他们都有规律，就是有4个（4色标为3个）色环是均匀分布的，另外一个是间隔较远分布的，读取色标应该从均匀分布的那一端开始，最后一位也就是分布较远的那个色标是精度等级，这样就好判断和读取了。电阻的功率很重要，替换的时候只要大小相同功率就相同，我们一般常见的有1/4W，个别数字电路会用到1/8W，电源电路或大功率驱动会用到1/2W，甚至更大。如何判断电阻是否正常呢，答案只有一个，也是最方便的办法就是使用万用表，用万用表的两个表笔直接测量电阻的两端就可以了，阻值应该与色标相差不多，一般在5%--10%之间，注意阻值量程的切换。一般的电阻在线测量就可以了，在线阻值和标称阻值差别不大，但有些电路设计电阻的两端连接其他的电路形成并联，这样阻值就会降低，有些甚至降低一半还要多，那么就要用电烙铁焊起电阻的一端进行测量。大部分情况下在线测量的阻值是低于标称阻值的，因为属于并联，如果你测量出电阻高于标称阻值那么有几点可能，一是电阻断路，二是色标看错，三是万用表错误（使用错误或者电池低）。并联电阻的阻值公式相信大家都记得，1/总电阻=1/R1+1/R2+1/R3+...。有些电阻的色标脱落或者模糊第2页共87页第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共87页不清，可以通过万用表测量（脱线测量更准确一些）和色标比对验证的方法确认阻值。电阻都有不同的底色，这些颜色常见的蓝，绿，红，黄等等都是温度范围的不同，但那一种温度范围都可以满足我们的要求的。我们常用的电阻绝大多数为金属膜电阻，过去的炭膜电阻已经很少能见到了，这种电阻有个特殊的用法就是将炭膜适当的刮磨可以得到非标准的阻值用于特殊电路中，过去的指针式万用表很多电阻都是这么制作的。可调电位器，相比这个东西大家也不陌生，它与下面的多圈可调电位器的区别就是这种电位器调整幅...
