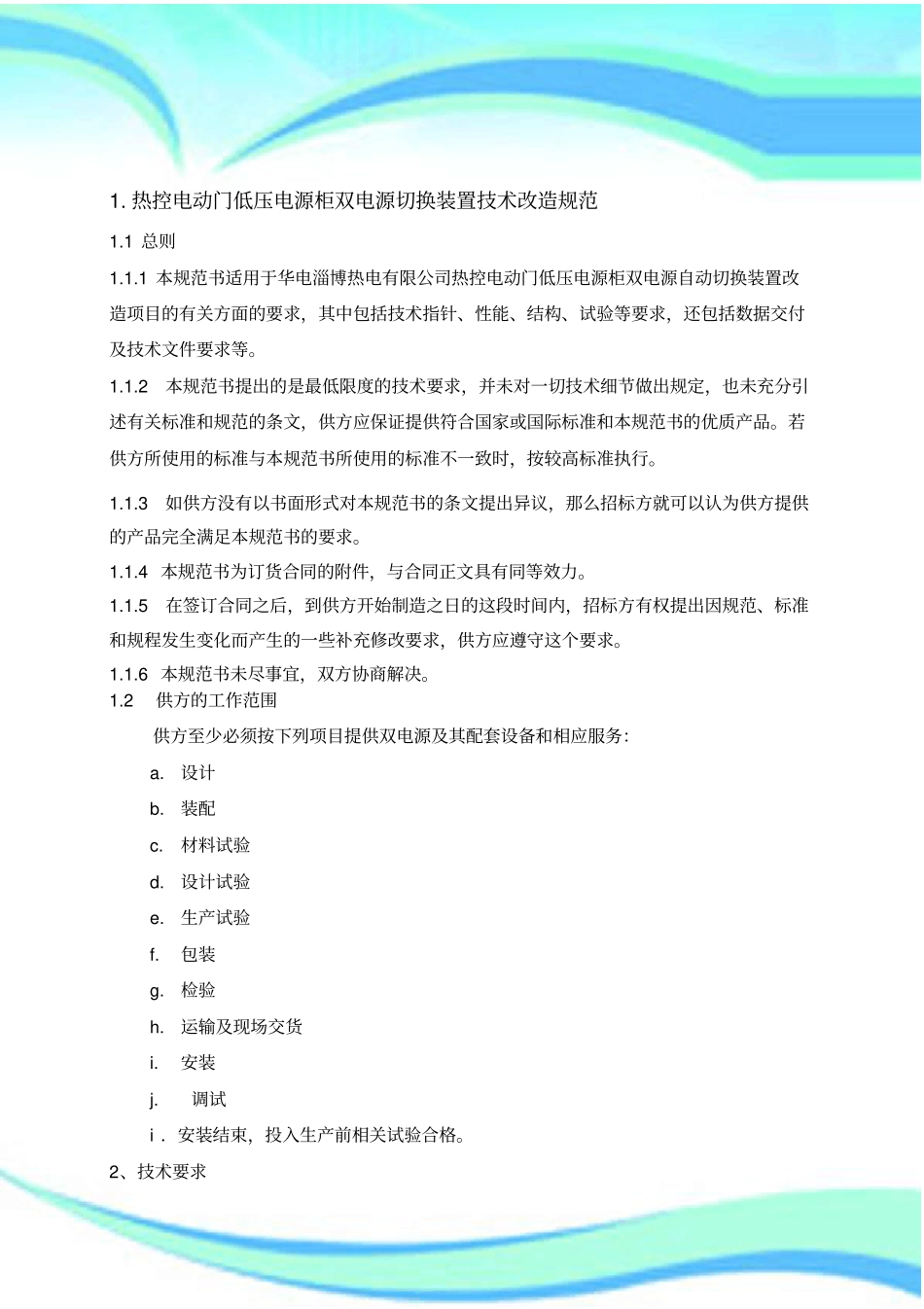

双电源切换装置改造技术规范2————————————————————————————————作者：————————————————————————————————日期：1.热控电动门低压电源柜双电源切换装置技术改造规范1.1总则1.1.1本规范书适用于华电淄博热电有限公司热控电动门低压电源柜双电源自动切换装置改造项目的有关方面的要求，其中包括技术指针、性能、结构、试验等要求，还包括数据交付及技术文件要求等。1.1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本规范书的优质产品。若供方所使用的标准与本规范书所使用的标准不一致时，按较高标准执行。1.1.3如供方没有以书面形式对本规范书的条文提出异议，那么招标方就可以认为供方提供的产品完全满足本规范书的要求。1.1.4本规范书为订货合同的附件，与合同正文具有同等效力。1.1.5在签订合同之后，到供方开始制造之日的这段时间内，招标方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，供方应遵守这个要求。1.1.6本规范书未尽事宜，双方协商解决。1.2供方的工作范围供方至少必须按下列项目提供双电源及其配套设备和相应服务：a.设计b.装配c.材料试验d.设计试验e.生产试验f.包装g.检验h.运输及现场交货i.安装j.调试i．安装结束，投入生产前相关试验合格。2、技术要求12.1技术要求：a.额定电压：400Vb.额定绝缘电压690Vc.额定频率：50HZd.额定工作电流：80A、125Ae.极限短路分断能力：Icu≥65KAf.运行短路分断能力：Icu≥65KAg.断电时间＜100ms2.2使用说明本技术规范书中的低压开关柜用于华电淄博热电有限公司热控电动门低压电源柜自动双电源切换装置改造项目，其中装有必要的控制、保护设备。2.3双电源装置选用国际品牌应具有瞬时、超载、短延时、缺相保护等功能对现有电气回路进行修改，现场能够显示投切状态，失电、缺相等故障声光报警。DCS远程监控投切状态，失电、缺相等故障信号，远程控制投切2.4所有导体接触面进行镀银处理母线支持件和母线绝缘物，应为不吸潮、阻燃、长寿命的并能耐受规定的环境条件产品。在设备的使用寿命内，其机械强度和电气性能应基本保持不变。所有导体的支持件，应能耐受相当于它所接的断路器的最大额定开断电流所引起的应力。2.5接线控制、测量表计和继电器等端子排均应为防潮、防过电压、阻燃、长寿命端子排。端子排的额定值不小于20A，500V，并具有隔板、标志牌和接线螺钉，每个端子应标上需方KKS号码的编号。端子选用菲尼克斯系列端子。应提供适当数量的备用端子，每排端子应有不少于15％的备用量。供招标方外部连接用的端子，应按能连贯地连接一根电缆内的所有缆芯来布置，一根外部联机应接至各自的引出端子桩头上。在所有端子的正前方，应留出足够的、无阻挡的接近空间。由供方提供的控制线应为不小于1.5mm2交联聚乙烯绝缘线,额定耐压为600V，并2具有耐热、防潮、阻燃性能。要求有挠性的地方，应采用多股导线。布线应没有磨损和刀痕，并应有足够的弯曲半径。所有电线应绑扎牢以防止下垂和断线，或由于搬运中的掀动而引起的磨损。一束线最多为12芯导线，以便于查线。在线束的两端应使用导线标识牌，由于采用绑扎布线，导线标识牌应在末端，并应便于认读。二次回路导线应用阻燃铜导线，其截面为：一般控制线为1.5mm2，电压回路不小于2.5mm2，电流互感器二次绕组至端子排不小于4mm2，其终端附有类似于上面所述的接线端子。3标志与包装3.1铭牌信息清晰、齐全。3.2标志在装置内，应尽可能在靠近电器组件的上方标志该组件的文字符号；各电路的导线端头也应标志相应文字符号。所有文字符号应与接线图上的文字符号一致。3.3包装装置的包装应符合JB3084-82《电力传动控制站的产品包装与运输规程》的规定。随同开关柜出厂的技术档有：1)装箱文件清单；2)产品合格证明书；3)产品安装、使用说明书；4)备品、备件清单；5)施工接线图、二次原理图、一次系统图及设备明细表。6）产品出厂试验合格报告及清单。4供货4.1供货范围华电淄博热电有限公司10套双电源自动切换装置，...
