副斜井暗槽放炮架棚施工安全技术措施VIP专享VIP免费

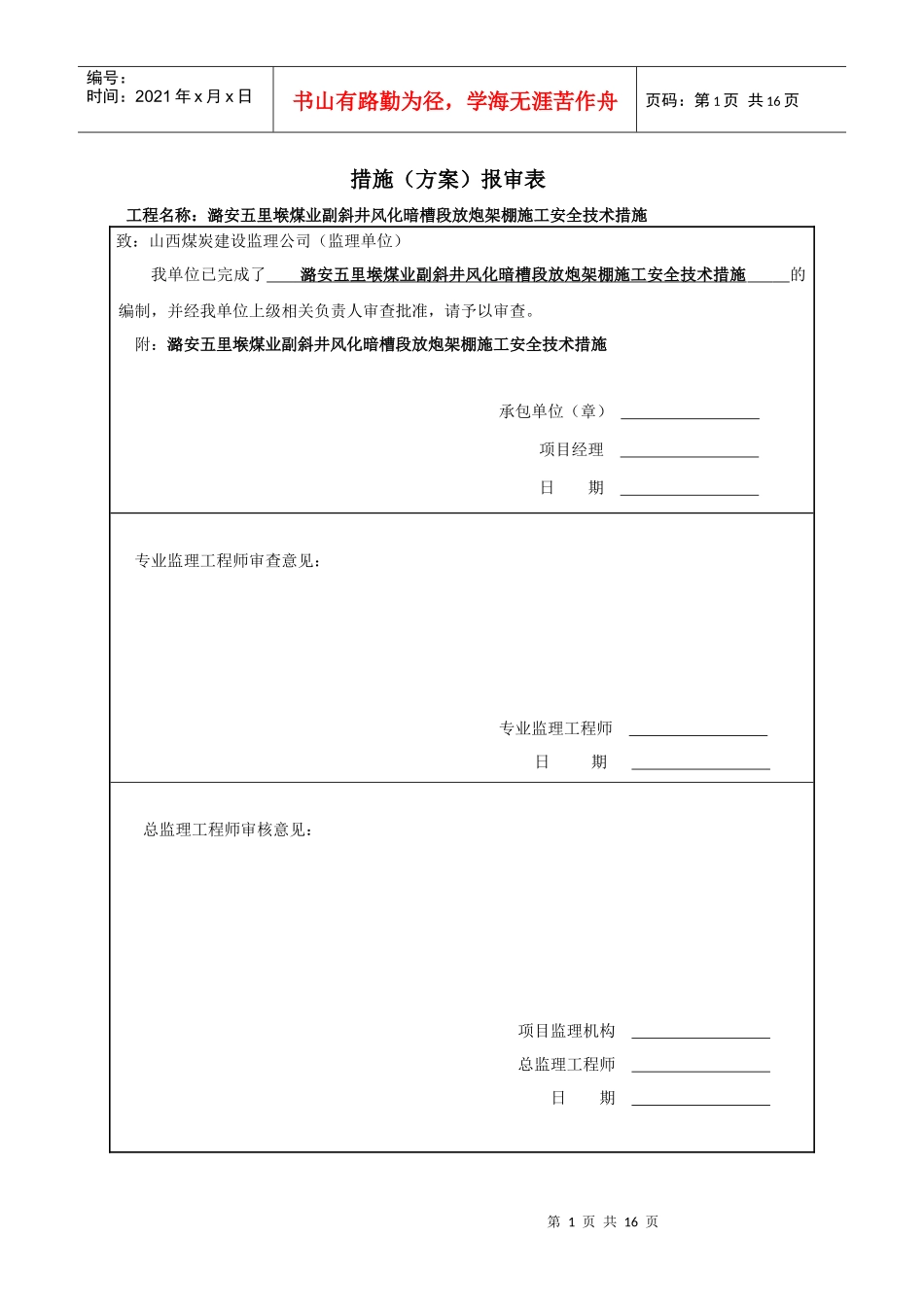

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页措施（方案）报审表工程名称：潞安五里堠煤业副斜井风化暗槽段放炮架棚施工安全技术措施致：山西煤炭建设监理公司（监理单位）我单位已完成了潞安五里堠煤业副斜井风化暗槽段放炮架棚施工安全技术措施的编制，并经我单位上级相关负责人审查批准，请予以审查。附：潞安五里堠煤业副斜井风化暗槽段放炮架棚施工安全技术措施承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页副斜井风化暗槽段放炮架棚施工安全技术措施中煤三建（集团）有限责任公司二十九工程处二Ｏ一Ｏ年十二月潞安五里堠煤业副斜井风化暗槽段放炮架棚施工安全技术第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页措施中煤二十九工程处五里堠项目部编审单位签名日期编制单位编写审核审批人员技术股安调站施工队机运队机电经理安全经理批准人项目经理会审意见第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页目录一、工程概况二、技术特征三、施工方法四、架棚质量标准五、辅助系统六、施工安全技术措施七、文明施工第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页五里堠煤矿副斜井风化暗槽段放炮架棚施工安全技术措施一、工程概况五里堠副斜井明槽已施工完毕工程量：22.3m，采用双层钢筋混凝土支护。进入风化暗槽段为了加强支护，依据甲方及监理单位的会议纪要精神及设计变更要求，进行架设U29型棚+单层钢筋+网片+浇注混凝土联合支护。为保证安全施工，特编本措施。二、技术特征1、五里堠副斜井暗槽半圆拱断面。2-2断面掘宽5800mm，净宽4800mm，掘高5600mm，净高4100mm，掘进断面28.86㎡，净断面第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页17.2㎡。原设计永久支护形式采用双层钢筋混凝土支护，变更后永久支护为U型钢支架+单层钢筋+网片+浇注混凝土联合支护，棚外铺网密闭，半径放大50mm。2、支架支护：29U型钢支护，棚距800mm,搭接采用卡扣连接，U型钢棚的拉杆采用φ20螺纹钢加工,长度为670㎜，棚外铺金属网；网紧贴U型支架并固定，金属网采用φ6.5mm圆钢加工，规格900㎜×1600㎜，网格100×100mm,网搭茬100mm。U型钢棚加工尺寸2-2断面5700mm×5500mm。3、壁后充填用木背板或方木充填，接实顶帮。4、在施工过程中，根据岩石的情况适当的调整支护形式及金属棚的间距。5、掏槽眼和辅助眼采用φ42钎头眼，周边眼φ35mm小钎头打眼（φ29mm直径药卷、多打眼，少装药），采用煤矿许用3号乳化炸药、毫秒延期电雷管起爆，两次打眼两次爆破（严格执行“一炮三检”制度、加强顶帮的管理，坚持敲帮问顶制度，爆破40分钟后第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页方可进入爆破地点、注意检查每次爆破后有无拒爆现象，只有全部炮眼爆破完毕后才能撤离警戒,穹部采用分次打眼，分次装药,分次爆破作业方式进行刷大作业）根据围岩调整，周边眼距＜300mm，抵抗距为500mm，周边眼距与抵抗距之比值，取0.8～1.0为宜。眼痕率达到82%以上。抓好光面爆破质量，保证巷道成型规则，看准中线，量测好腰线，再画出周边轮廓线，并按炮眼布置图的位置点出眼位。三、施工方法1、施工方法及顺序1、1施工前由测量给出中线及腰线，技术员画出轮廓线，用风锤在轮廓线打眼，眼间距300mm，眼深1.7m。在依次在眼内安装创帖1寸管子。人工风镐刷拱，待拱部达到设计尺寸后，架设拱部U29型钢架敷设金属网，将棚梁固定在创帖1寸管子上。人工风镐刷底部，待底部达到设计尺寸后，开始进行敷设墙部金属网，栽棚腿将棚腿固定在创帖1寸管子上。1、2排矸：采用小松PC56-7液压挖掘机运至皮带输送机，由第8页共16页第7页共16页编号：时间...
