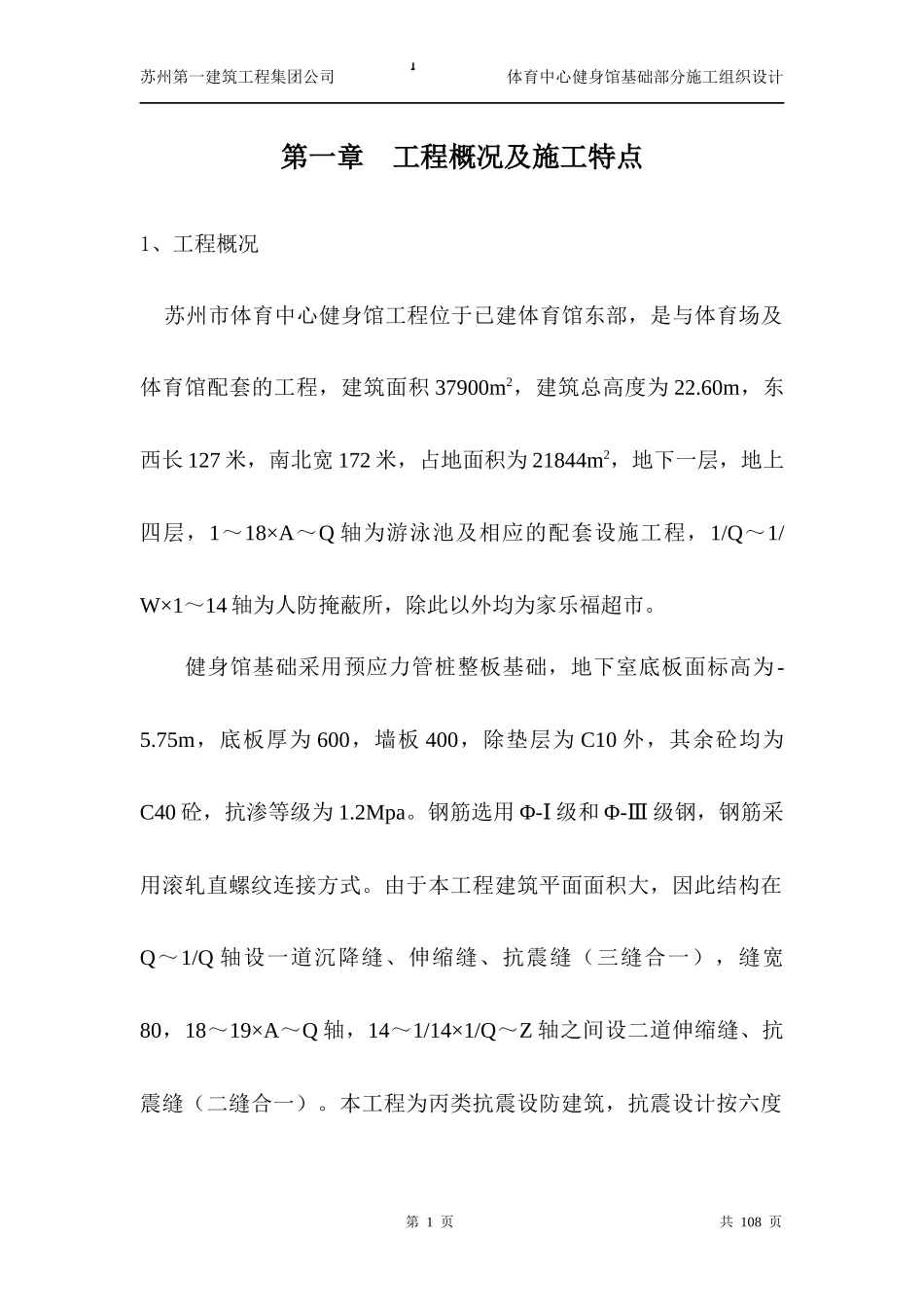

苏州第一建筑工程集团公司体育中心健身馆基础部分施工组织设计第一章工程概况及施工特点1、工程概况苏州市体育中心健身馆工程位于已建体育馆东部，是与体育场及体育馆配套的工程，建筑面积37900m2，建筑总高度为22.60m，东西长127米，南北宽172米，占地面积为21844m2，地下一层，地上四层，1～18×A～Q轴为游泳池及相应的配套设施工程，1/Q～1/W×1～14轴为人防掩蔽所，除此以外均为家乐福超市。健身馆基础采用预应力管桩整板基础，地下室底板面标高为-5.75m，底板厚为600，墙板400，除垫层为C10外，其余砼均为C40砼，抗渗等级为1.2Mpa。钢筋选用Φ-Ⅰ级和Φ-Ⅲ级钢，钢筋采用滚轧直螺纹连接方式。由于本工程建筑平面面积大，因此结构在Q～1/Q轴设一道沉降缝、伸缩缝、抗震缝（三缝合一），缝宽80，18～19×A～Q轴，14～1/14×1/Q～Z轴之间设二道伸缩缝、抗震缝（二缝合一）。本工程为丙类抗震设防建筑，抗震设计按六度第1页共108页苏州第一建筑工程集团公司体育中心健身馆基础部分施工组织设计计算，本工程在西南部、局部地下室按6级人防要求进行设计。2、施工特点2.1本工程具有建筑功能多，占地面积大，平面布置比较复杂等特点，因此本工程施工测量是关键，它将直接影响上部大量的钢结构施工。2.2由于本工程平面面积大，因此垂直运输设备的选择、其服务半径的大小及设置位置将对施工工期有着直接的影响，因此我们在平面布置时在29/J～L轴部位设置一台125T·m塔吊作为垂直运输设备。2.3因地下室底板砼为C40，抗渗等级为1.2Mpa，侧墙部分砼抗渗等级为1.0MPa。因此在砼拌制以及砼的浇捣过程中必须严格遵守施工操作规程，并加强施工的过程控制。2.4本工程在地下室中贯穿底板、墙板及顶板设置多道后浇带，对于后浇带的留设及处理。施工中需给予高度重视，并按设计及规范要求采取相应措施。第2页共108页苏州第一建筑工程集团公司体育中心健身馆基础部分施工组织设计2.5游泳池墙底板以及夹层的施工，涉及高低跨模板支设时必须保证模板的牢固，稳定以及阴阳角的顺直情况。同时应结合体育工艺等方面要求进行施工。本施工组织设计根据以上工程的特点和标准，制订有针对性的施工方案和技术措施，科学合理的组织施工，实行创优工程的目标管理。第3页共108页苏州第一建筑工程集团公司体育中心健身馆基础部分施工组织设计第二章施工组织及部署2.1施工组织2.1.1施工组织的原则本工程施工组织以抓好“施工管理，质量管理，创建文明管理”为原则，具体落实在：明确工程管理目标，配备综合管理素质高的项目经理部，选派技术过硬的施工队，采用先进的管理技术，装配精良的施工机具设备，合理、科学地安排施工进度，编制好各分部施工方案，建立质量管理网络，加强过程控制。2.1.2工程目标1、质量目标质量等级为苏州市优质工程，创省优（扬子杯）金奖。2、工期目标：工期严格控制在业主所规定的时间内。3、安全目标：安全达标工地，重大伤亡事故为零。4、创建文明目标创省级文明工地。第4页共108页施工员：王群勇李曌赵洪斌施工翻样项目经理：张元春项目工程师：韩伟、张兆荣（技术）设备管理员：汤俊桐设备管理机具维修资料员：钱玉桂资料安全员：谢龙贵安全标化消防材料员：张荣堂阚根生材料供应质量员：李耀祖质量预控项目副经理：朱建华（生产）核算员：秦文预算核算结算后勤总务员：曹小弟生活现场文明治安苏州第一建筑工程集团公司体育中心健身馆基础部分施工组织设计5、技术进步目标：省科技进步十项新技术推广示范工程。2.1.3施工组织管理体系根据本工程实际情况，我公司将委派有着丰富施工阅历承担过类似工程施工的优秀项目经理张元春，并调集本公司具有丰富施工经验的技术骨干一起组成苏州市体育中心健身馆工程项目经理部。该项目部将作为管理本工程的核心，解决、协调、平衡工程进展过程中有关技术、质量、资金、劳动力以及机械等方面的问题，确保工程施工快速、优质、顺利的进行。项目经理部管理网络如下：第5页共108页苏州第一建筑工程集团公司体育中心健身馆基础部分施工组织设计2.1.4职责分配1、项目经理：全面负责管理本项目的施工运行,确保项目顺利建设。决定项目资源配备，明确职能...
