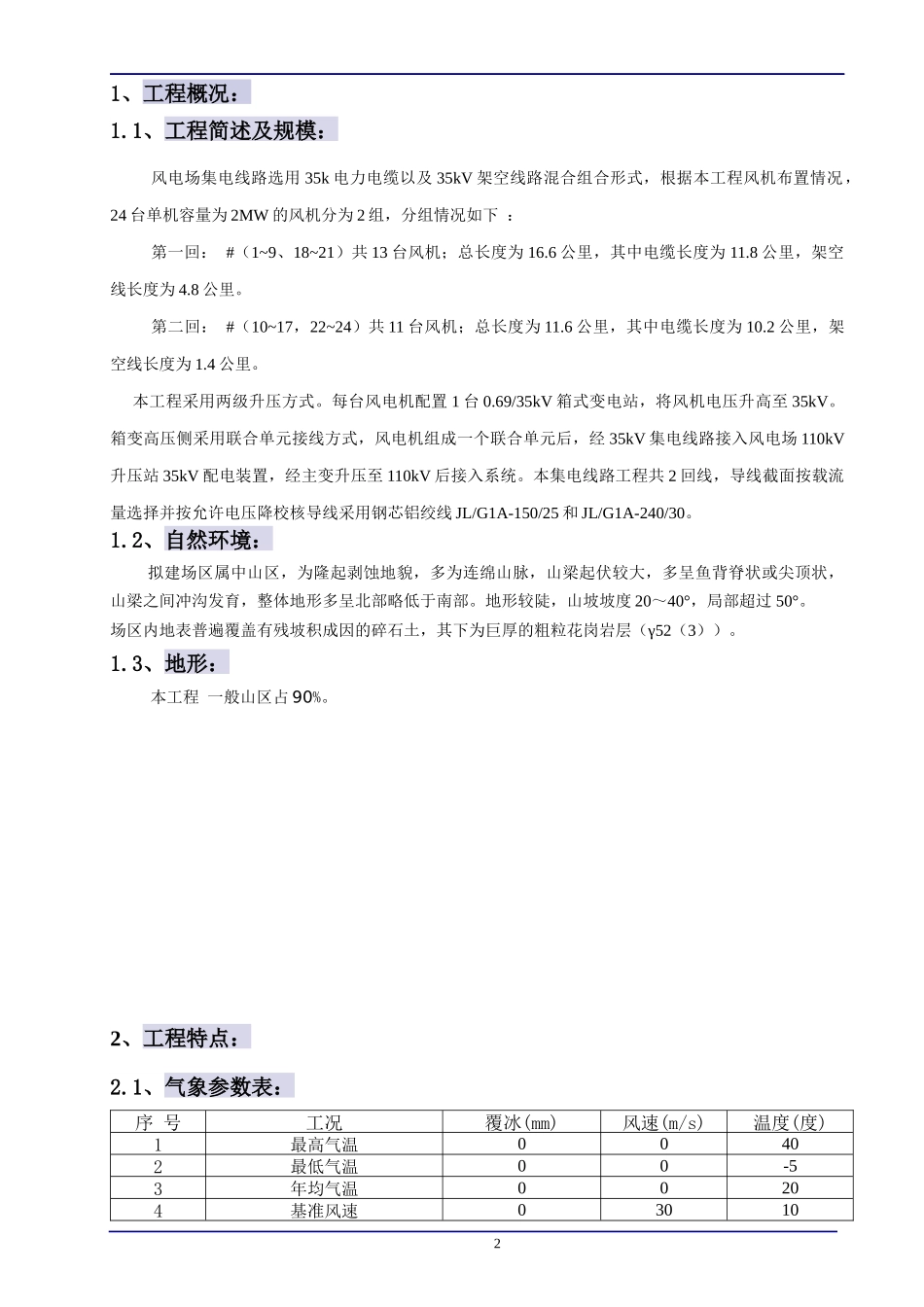

华润新能源投资有限公司广西杨村一期风电场（48MW）35KV集电线路工程施工组织设计目录第一章、工程概况第二章、项目管理机构第四章、总施工方案第五章、进度计划及资源计划第六章、质量管理第七章、安全目标与职业健康安全管理第八章、环境保护及文明施工第一章工程概况11、工程概况：1.1、工程简述及规模：风电场集电线路选用35k电力电缆以及35kV架空线路混合组合形式，根据本工程风机布置情况，24台单机容量为2MW的风机分为2组，分组情况如下：第一回：#（1~9、18~21）共13台风机；总长度为16.6公里，其中电缆长度为11.8公里，架空线长度为4.8公里。第二回：#（10~17，22~24）共11台风机；总长度为11.6公里，其中电缆长度为10.2公里，架空线长度为1.4公里。本工程采用两级升压方式。每台风电机配置1台0.69/35kV箱式变电站，将风机电压升高至35kV。箱变高压侧采用联合单元接线方式，风电机组成一个联合单元后，经35kV集电线路接入风电场110kV升压站35kV配电装置，经主变升压至110kV后接入系统。本集电线路工程共2回线，导线截面按载流量选择并按允许电压降校核导线采用钢芯铝绞线JL/G1A-150/25和JL/G1A-240/30。1.2、自然环境：拟建场区属中山区，为隆起剥蚀地貌，多为连绵山脉，山梁起伏较大，多呈鱼背脊状或尖顶状，山梁之间冲沟发育，整体地形多呈北部略低于南部。地形较陡，山坡坡度20～40°，局部超过50°。场区内地表普遍覆盖有残坡积成因的碎石土，其下为巨厚的粗粒花岗岩层（γ52（3））。1.3、地形：本工程一般山区占90%。2、工程特点：2.1、气象参数表：序号工况覆冰(mm)风速(m/s)温度(度)1最高气温00402最低气温00-53年均气温00204基准风速0301025覆冰510-56外过（雷电）010157内过（操作）015208校验00159安装010010冰的比重0.9g/cm32.2、施工条件分析：2.4.1本标段线路在广西省玉林市容县杨村镇、六王镇，施工队驻就近选择。2.4.1.砂、石、水泥等地方性材料可以满足施工需求。2.4.1.施工任务重、工期紧。3、编制依据3.1项目法人管理文件：3.1.1工程的合同文件；（施工合同；）3.1.2本工程的设计图纸、设计变更及洽商记录；（项目法人及上级单位对工程所发的施工要求；）3.1.3项目法人、监理单位及上级单位对本工程的有关要求；3.2、施工技术依据、质量管理文件及检验标准：3.2.1《工程测量规范》（GB50026-1993）；3.2.2《建筑地基基础工程施工质量验收规范》（GB50202-2002）；3.2.3《混凝土结构工程施工质量验收规范》（GB50204-2002）；3.2.4《普通混凝土用砂、石质量及检验方法标准》（JGJ52-2006）；3.2.5《建筑用卵石、碎石标准》（GB/T14685-2001）；3.2.6《建筑用砂》（GB/T14684-2001）3.2.7《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）；3.2.8《普通混凝土配合比设计规程》（JGJ55-2000）；3.2.9《钢筋焊接及验收规程》（JGJ18-2003）；3.2.10《混凝土强度检验评定标准》（GBJ107-87）；3.2.11《混凝土质量控制标准》（GB50164-92）；3.2.12《混凝土用水标准》（JGJ63—2006）3.2.13《砌体工程施工质量验收规范》（GB50203-2002）；3.2.14《组合钢模板技术规范》（GB50214-2001）；3.2.15《建筑基坑支护技术规程》（JGJ120-99）；3.2.16《混凝土外加剂应用技术规范》（GB50119-2003）；3.2.17《《输电线路铁塔制造技术条件》（GB/T2694-2003）；3.2.18《输电线路铁塔及电力金具紧固用冷镦热浸镀锌螺栓与螺母》（DL/T764.4—2002）；3.2.19《电力金具通用技术条件》（GB2314-1997）；3.2.20《电力金具制造质量》（DL/T768）；3.2.21《圆线同心绞架空导线》（GB/T1179-1999）；33.2.22《镀锌钢绞线》（YB/T5004-2001）3.2.23《放线滑轮基本要求、检验规定及测量方法》（DL/T685-99）；3.2.24《交流电气装置的接地》（DL/T621-1997）；3.2.25《建设工程质量管理条例》；（2000年）3.2.27《送变电工程首次质量监督检查典型大纲》（试行）；（2002年）3.2.28《110～500kV架空电力线路施工及验收规范》（GB50233-2005）；3.3、安全管理文件：3.3.1《中华人民共和国安全生产法》中华人民共和国主席令70号；（2002年）3.3.2《中华人民共和国建筑法》中华人民共和...
