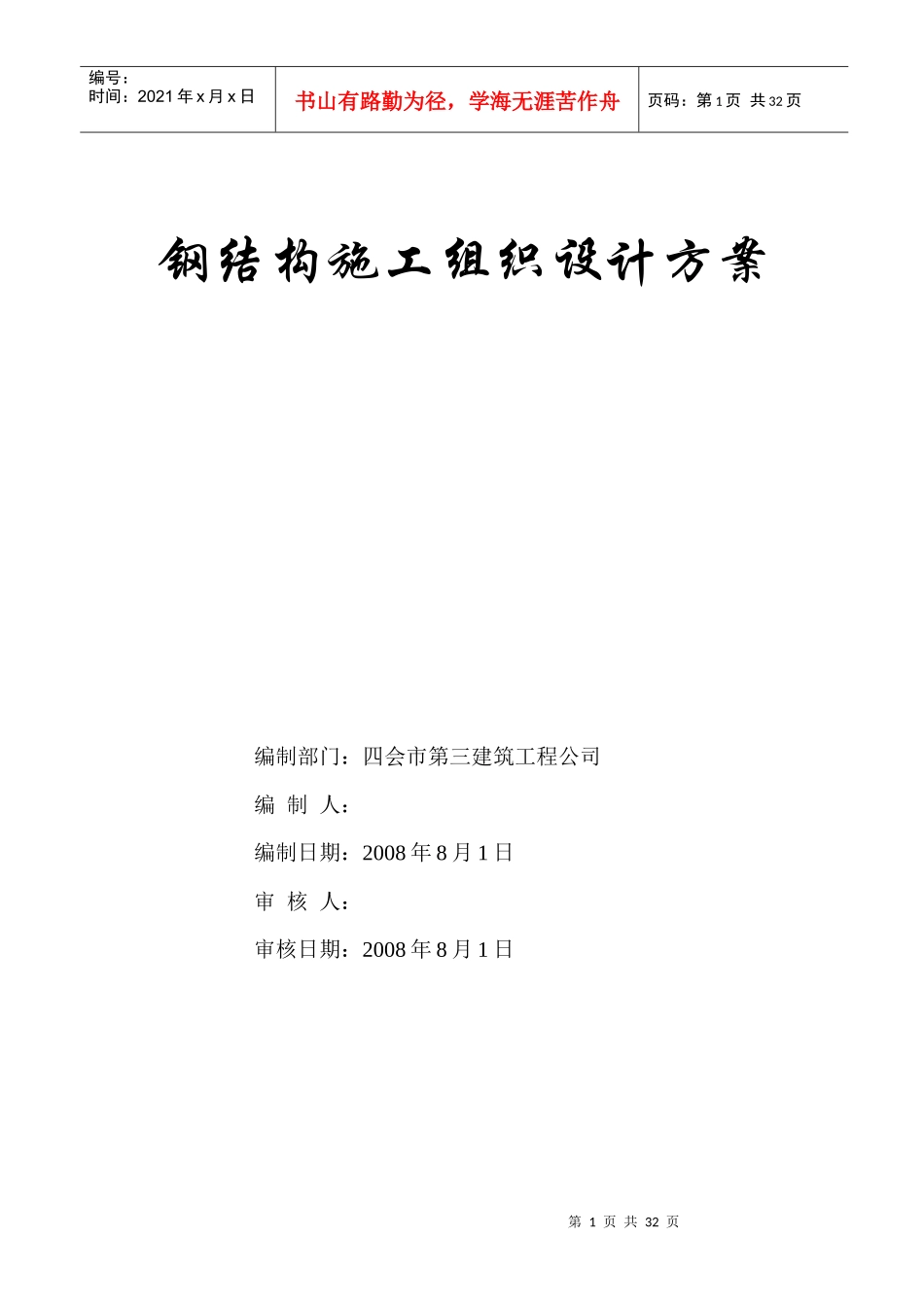

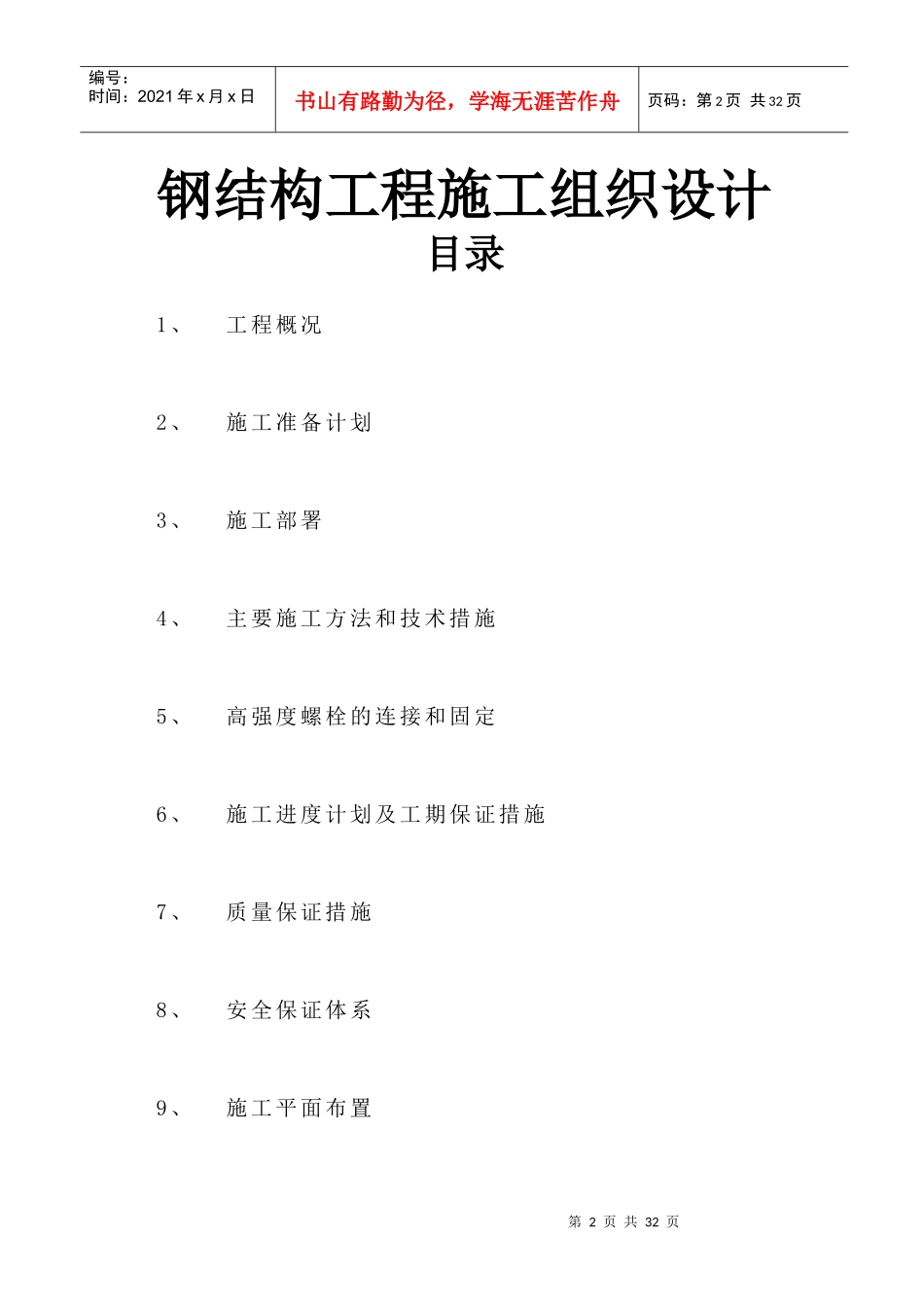

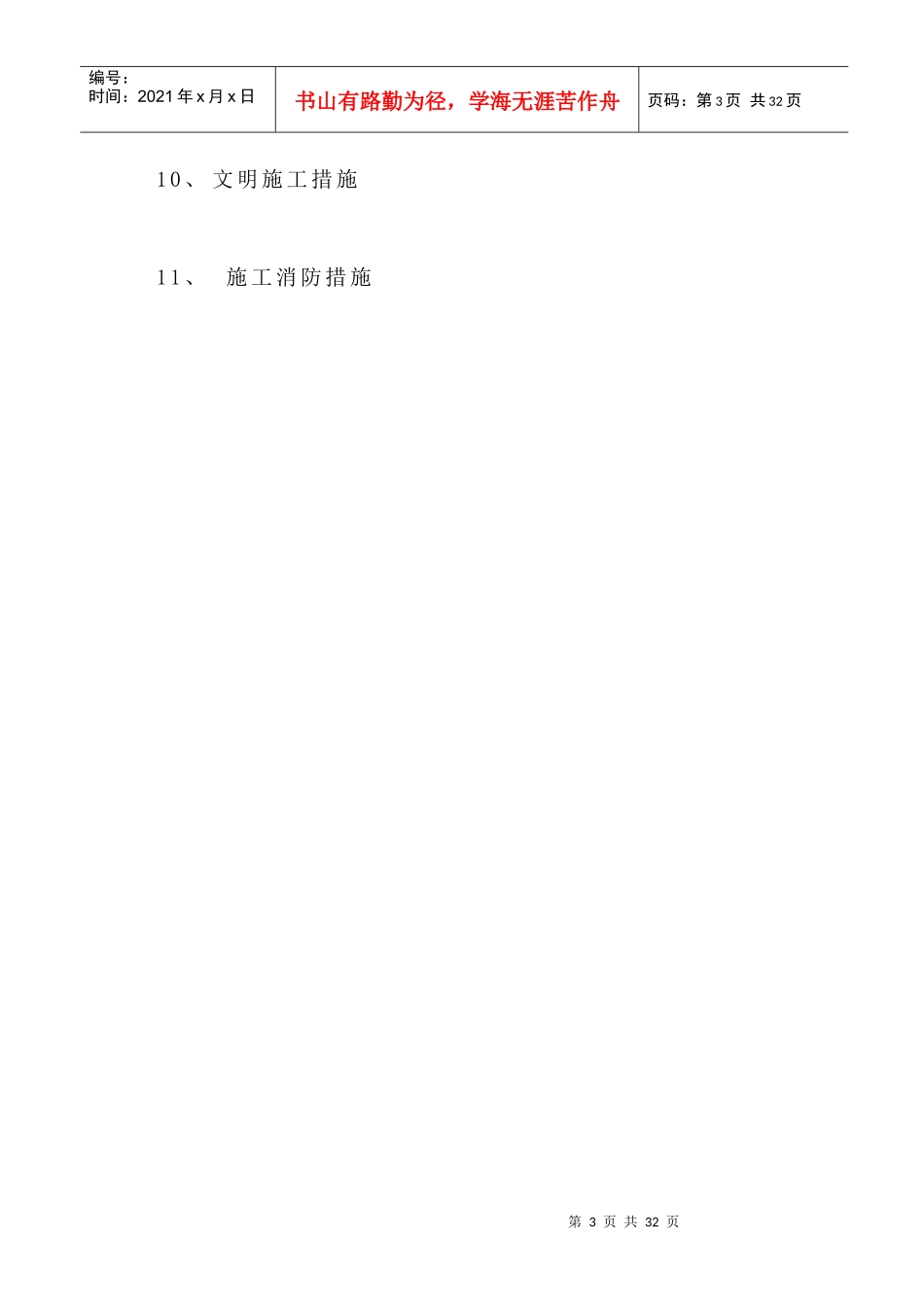

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页钢结构施工组织设计方案编制部门：四会市第三建筑工程公司编制人：编制日期：2008年8月1日审核人：审核日期：2008年8月1日第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页钢结构工程施工组织设计目录1、工程概况2、施工准备计划3、施工部署4、主要施工方法和技术措施5、高强度螺栓的连接和固定6、施工进度计划及工期保证措施7、质量保证措施8、安全保证体系9、施工平面布置第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页10、文明施工措施11、施工消防措施第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页编制目的与依据一、编制目的：本施工组织设计编制的目的是为:肇庆晶信五金卫浴有限公司2#生产车间钢结构工程，提供较为完整的纲领性技术文件，在此基础上进行深化，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。二、编制依据：1、施工图纸等资料2、肇庆市高新区有关建筑工程安装文明施工规范、标准。3、根据中国现行的有关标准和规范要求：（1）《钢结构工程施工质量验收规范》（GB50205-2001）（2）《建筑钢结构焊接规程》（JGJ81-91）（3）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）（4）《钢结构制作工艺规程》（DBJ08-216-95）（5）《冷弯薄壁型钢结构技术规范》（GBJ18-87）（6）《压型金属板设计施工规程》（YBJ216-88）（7）《建筑设计防火规范》（GBJ16-87）（8）《钢--砼组合楼盖结构设计与施工规程》（YB9238-92）（9）《门式刚架轻型房屋钢结构技术规程》（CECS102：98）第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页一、工程概况工程名称：工程地点：建设单位：监理单位：设计单位：施工单位：1、本工程为肇庆晶信五金卫浴有限公司2#生产车间钢结构工程，坡度为：10%；柱距为：7.5m；滴水高度为：8.2m；跨度为42m；建筑面积为：4095㎡2、基础：本工程采用钢筋混凝土独立基础；3、结构：本工程为轻型钢结构，钢材采用Q235B制作钢柱为：H300～500*200*6*8钢梁为：H500～300～700*200*6*8钢柱与钢梁连接、梁与梁连接采用10.9级大六角高强度螺栓；4、本工程施工范围：肇庆晶信五金卫浴有限公司2#生产车间钢结构系统的制作与现场安装施工。二、施工准备1、设计阶段：（1）根据建设单位意图，了解其总体设想，并根据广东粤建设计研究院有限公司的施工衅进行施工。第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页（2）积极参与图纸会审，及时提出问题请求答复，并积极向建设单位及设计单位推荐优秀建筑节点图集。2、原材料供应阶段：根据经审核的施工图纸要求提供材料清单给建设单位购买材料。3、制作运输阶段：（1）钢构件开始制作前，应安排相关人员进行技术交底工作。（2）技术交底完工后，根据工程设计要求编制详细的制作工艺方案，提出施工机具要求及安排制作人员、焊接材料等工作。（3）因本工程钢构件为厂内制作，厂外安装，所以钢构件制作应详细区分各安装单元构件，制作完工后根据（GB50205-2001）验收。（4）钢结构制作施工过程中，应注意各种资料的收集、整理工作。（5）钢结构制作完工发运前10天，应联系好建设单位安排各种运输车辆，由建设单位自行运输。4、安装阶段：（1）材料到达工地现场前5天将派人进驻现场，联系好各种运输及装卸设备，为工程开工作好充分的机具准备。（2）因本工程安装原则为建设单位技术人员指导，并组织安装力量，故开工前作好人力配备计划，精心挑选各种必需工种人员等，并进行施工前安装技术及安全交底工作，并作好记录，同时贯彻落实工程质量与安全目标。（3）工程开工前，应办理好当地工程开工必办的各种手续，并作好施第7页共32页第6页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共32页工安装过...
