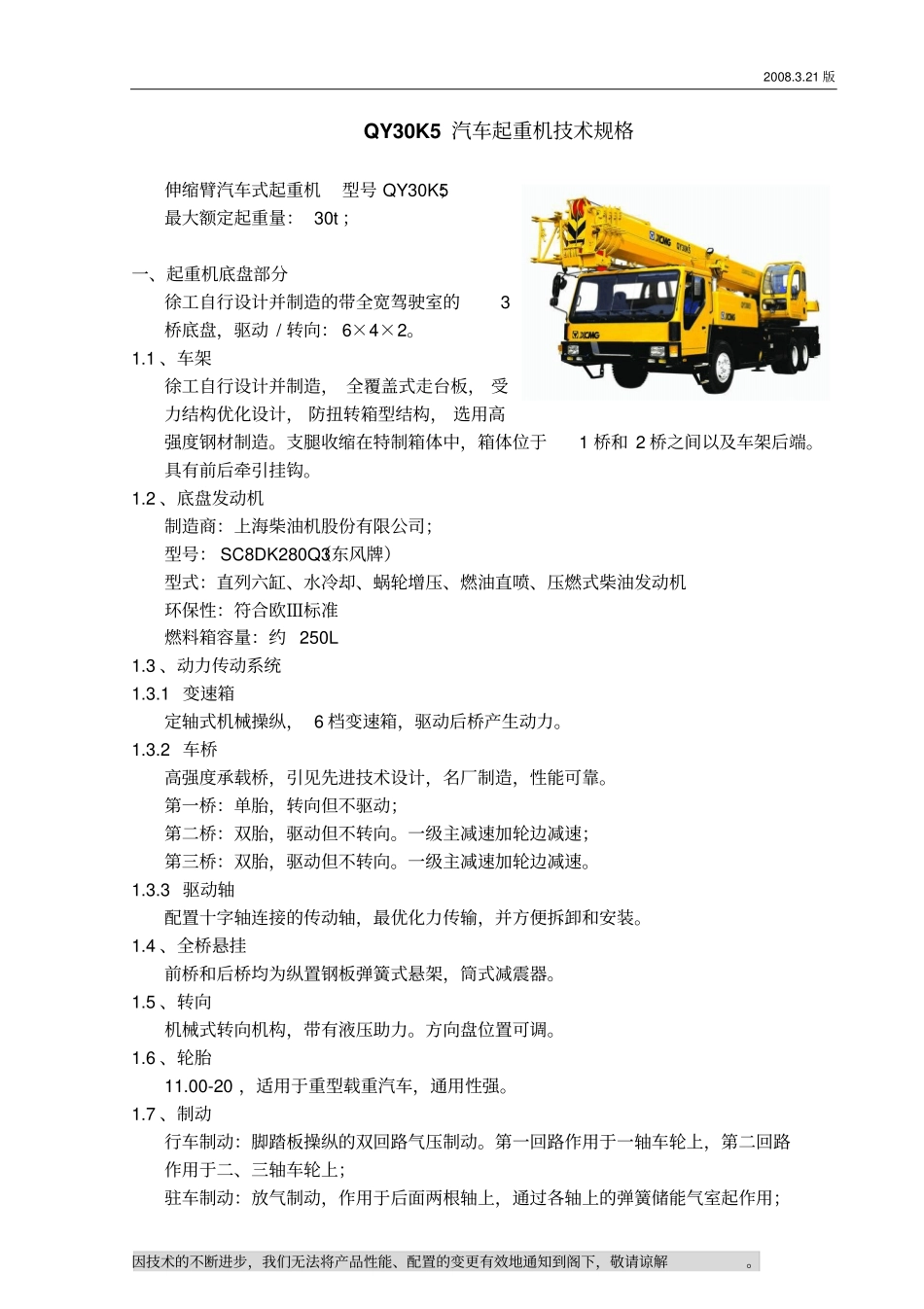

2008.3.21版因技术的不断进步，我们无法将产品性能、配置的变更有效地通知到阁下，敬请谅解。QY30K5汽车起重机技术规格伸缩臂汽车式起重机型号QY30K5；最大额定起重量：30t；一、起重机底盘部分徐工自行设计并制造的带全宽驾驶室的3桥底盘，驱动/转向：6×4×2。1.1、车架徐工自行设计并制造，全覆盖式走台板，受力结构优化设计，防扭转箱型结构，选用高强度钢材制造。支腿收缩在特制箱体中，箱体位于1桥和2桥之间以及车架后端。具有前后牵引挂钩。1.2、底盘发动机制造商：上海柴油机股份有限公司；型号：SC8DK280Q3（东风牌）型式：直列六缸、水冷却、蜗轮增压、燃油直喷、压燃式柴油发动机环保性：符合欧Ⅲ标准燃料箱容量：约250L1.3、动力传动系统1.3.1变速箱定轴式机械操纵，6档变速箱，驱动后桥产生动力。1.3.2车桥高强度承载桥，引见先进技术设计，名厂制造，性能可靠。第一桥：单胎，转向但不驱动；第二桥：双胎，驱动但不转向。一级主减速加轮边减速；第三桥：双胎，驱动但不转向。一级主减速加轮边减速。1.3.3驱动轴配置十字轴连接的传动轴，最优化力传输，并方便拆卸和安装。1.4、全桥悬挂前桥和后桥均为纵置钢板弹簧式悬架，筒式减震器。1.5、转向机械式转向机构，带有液压助力。方向盘位置可调。1.6、轮胎11.00-20，适用于重型载重汽车，通用性强。1.7、制动行车制动：脚踏板操纵的双回路气压制动。第一回路作用于一轴车轮上，第二回路作用于二、三轴车轮上；驻车制动：放气制动，作用于后面两根轴上，通过各轴上的弹簧储能气室起作用；因技术的不断进步，我们无法将产品性能、配置的变更有效地通知到阁下，敬请谅解。1辅助制动：发动机排气制动。1.8、底盘驾驶室新型结构全宽驾驶室，密封性好和防腐蚀，装备豪华舒适，前后部防震胶块。全封闭，配置安全玻璃，3只雨刷器，大视野后视镜，电控洗窗器，电子门窗升降器，收放音机。驾驶员和副驾驶员航空座椅可调多种位置。左位方向盘可调节高度和角度。杂物箱。室内带发动机供热的加热器带和单冷空调，有除霜风挡。1.9、液压系统四联齿轮泵通过变速箱和取力器联接至发动机，以控制支腿伸缩和为上车起重作业提供液压动力。1.10、液压支腿4点支撑，水平和垂直支腿全液压操纵，操纵控制台安装在底盘两侧，控制台装水平仪用于调平起重机。支腿的支脚用球铰装置收存垂直支腿下。支腿设计用于抬起整个起重机身以使起重机在各种工况条件更好地作业。1.11、电气设备24V直流，2个储电池，照明按中国道路交通标准，包括前大灯，雾灯，倒车灯。1.12、工具车上配置一套维修工具。二、起重机上车部分外啮合的球型轴承式回转支承联结上车与下车（底盘），可360°连续全回转，回转支承滚柱轨道密封可防水防尘。2.1、转台结构徐工自行设计并制造，等应力变截面箱型框架结构，设计优化，采用高强钢全焊接。2.2、液压系统上车液压系统由先导阀控制的液控多路阀的液压系统，主操纵阀为负荷敏感式比例多路阀，各联换向阀均设有抗冲击阀。先导阀采用比例式减压阀，先导手柄移动的角度与输出压力成正比，使作业工况具有良好的微动性能。同时负荷敏感阀使执行元件的运动速度与负载无关，降低了操作者的难度，减轻了操作者的劳动强度。动作可完成起升/降落，回转，变幅或伸缩。上下车液压系统均有滤油器。液压油箱容量：约450升2.2.1油冷却器油冷却器与液压系统串联安装，这样延长了液压油的使用时间，提高了液压元件的使用寿命。2.3、控制液压先导式，通过安装在可水平垂直调节的扶手控制台上的2个自定中心4向操纵杆，起重机的全部动作可通过液压泵和比例阀进行液压先导式控制，舒适轻便，微动性能高，并可以无级调速。2.4、主起升机构液压马达驱动的行星齿轮减速机和专用绳槽卷扬鼓，内置制动器。抗缠绕钢丝绳。因技术的不断进步，我们无法将产品性能、配置的变更有效地通知到阁下，敬请谅解。2可与副起升机构单独运转。2.5、副起升机构液压马达驱动的行星齿轮减速机和专用绳槽卷扬鼓，内置制动器。抗缠绕钢丝绳。可与主起升机构单独运转。2.6、变幅机构1根装有平衡阀的差动油缸变幅角度：-2°～80°2.7、回转机构定量马达驱动结构紧凑高性能的专...
