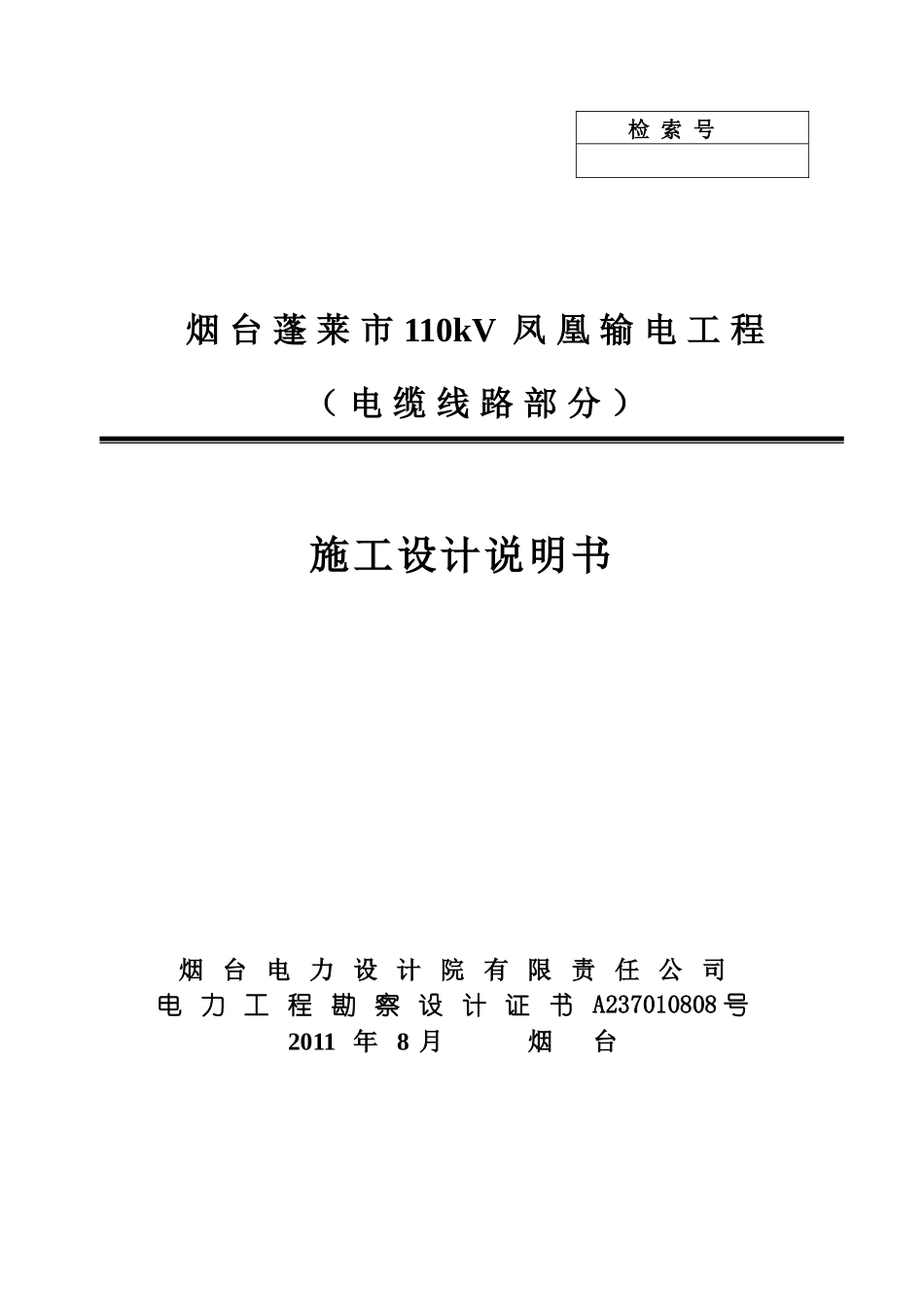

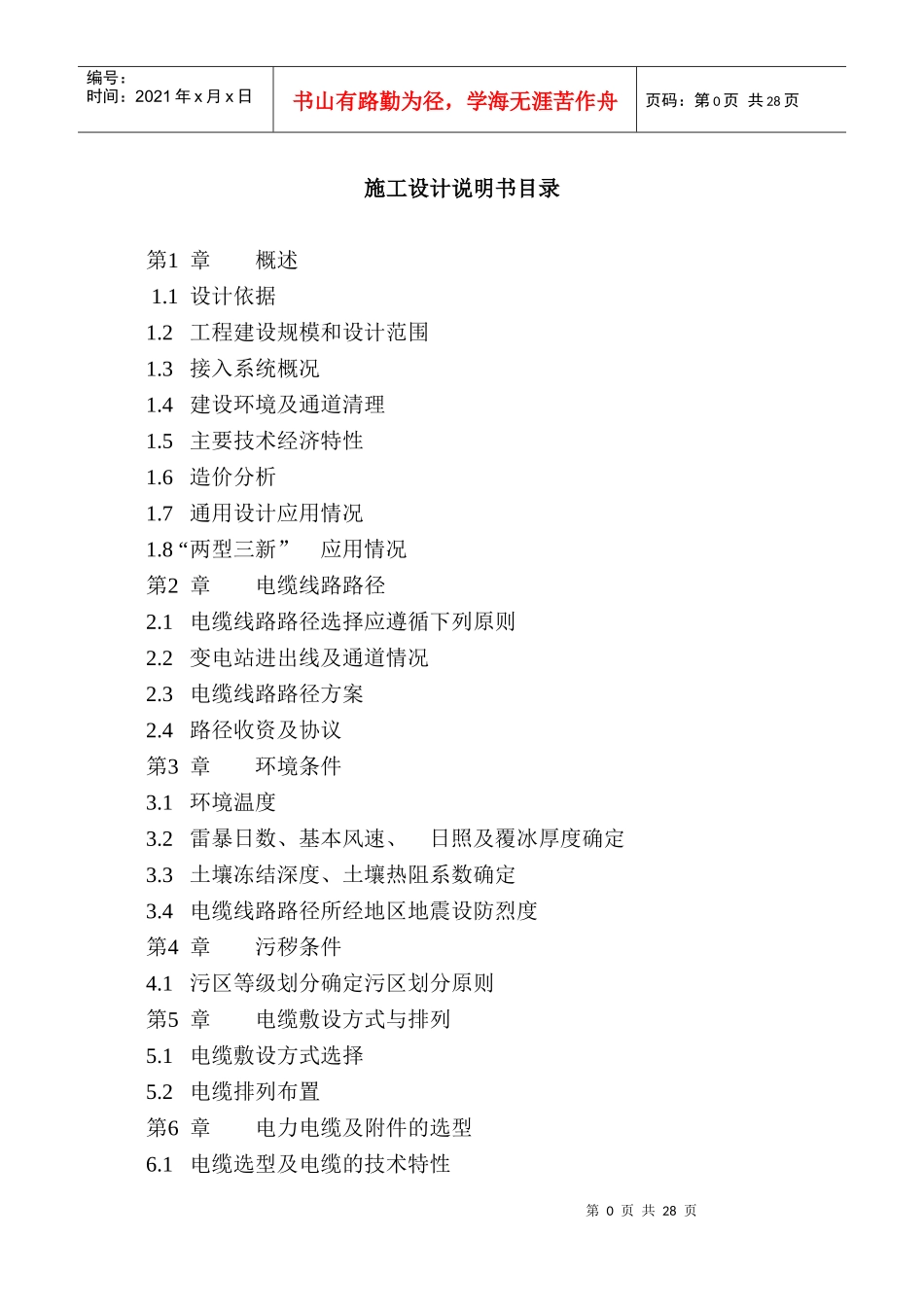

烟台蓬莱市110kV凤凰输电工程（电缆线路部分）施工设计说明书烟台电力设计院有限责任公司电力工程勘察设计证书A237010808号2011年8月烟台检索号110kV凤凰站施工设计说明书审定：院审：设总：室审：校核：编写：第0页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共28页施工设计说明书目录第1章概述1.1设计依据1.2工程建设规模和设计范围1.3接入系统概况1.4建设环境及通道清理1.5主要技术经济特性1.6造价分析1.7通用设计应用情况1.8“两型三新”应用情况第2章电缆线路路径2.1电缆线路路径选择应遵循下列原则2.2变电站进出线及通道情况2.3电缆线路路径方案2.4路径收资及协议第3章环境条件3.1环境温度3.2雷暴日数、基本风速、日照及覆冰厚度确定3.3土壤冻结深度、土壤热阻系数确定3.4电缆线路路径所经地区地震设防烈度第4章污秽条件4.1污区等级划分确定污区划分原则第5章电缆敷设方式与排列5.1电缆敷设方式选择5.2电缆排列布置第6章电力电缆及附件的选型6.1电缆选型及电缆的技术特性第1页共28页第0页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页6.2附件选型第7章过电压保护、接地及分段7.1电缆线路雷电、操作过电压保护措施7.2电缆线路接地方式及其分段7.3接地装置的布置第8章电缆支持与固定8.1电缆支架选择及布置8.2电缆固定金具选择及布置第9章通讯干扰9.1设计原则和依据9.2计算分析及推荐意见第10章土建部分10.1地质特性描述10.2隧道设计10.3电路缆隧道敷设10.4电缆井的设计10.5交叉穿越第11章电缆通道附属设施11.1防水设计11.2通风设计11.3照明设计第12章电缆通道防火第13章环境保护和劳动安全13.1环境保护13.2劳动安全附：电缆线路部分机电材料表第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页第1章总述1.1设计依据根据山东电力集团公司文件集团发展〔2010〕776号《关于下达农村电网改造升级工程2010投资计划的通知》。经国网经研院审定后该工程可行性研究报告。省公司下发的该工程设计中标通知书。设计依据的主要规程、规范：《电力工程电缆设计规范》GB50217-2007《城市电力电缆线路设计技术规定》DL/T5221-2005《输电线路对电信线路危险和干扰影响防护设计规程》DL/T5033-2006《电缆防火措施设计和施工验收标准》DLGJ154《建筑结构荷载规范》GB50009-2001《混凝土结构设计规范》GB50010-2002《砌体结构设计规范》GB5003-2001《国家电网公司输变电工程典型设计-电缆敷设分册》2006年版《国家电网公司输变电工程典型造价-35kV～110kV电缆线路分册》2007年版《关于全面开展“资源节约型、环境友好型，新技术、新材料、新工艺”试点输电线路建设的通知》国家电网基建[2008]286号《关于全面实施“两型三新”线路设计建设工作的通知》国家电网基建[2009]26号《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-2008第2页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页1.2建设规模和设计范围1.2.1110kV凤凰站电源Π接于110kV邱长I、II线电缆线路，然后经电缆隧道、电缆沟敷设，接入110kV凤凰站进线间隔。电缆采用ZR-YJLW02-64/110-1×400mm²单芯交联聚乙烯绝缘铝护套电力电缆，路径长度为2*180米，电缆单长233米。（其中Π接邱长I线需将Π接点处YJLW02-64/110-1×300mm²电缆中间断开，加一段YJLW02-64/110-1×300mm²单芯交联聚乙烯绝缘铝护套电力电缆长度约为20米，做中间接头，然后将凤凰站电源1*400电缆Π接在邱长I线1*300电缆上；而Π接邱长II线为新建电缆工程采用YJLW02-64/110-1×400mm²电缆，并在Π接点处已考虑预留电缆，邱长II线施工完毕后即可将凤凰站电源1*400电缆Π接在邱长II线1*400电缆上）。Π接处采用交联电缆干式T接头共6套，邱长I线中间接头采用整体预制结构式接头共3套，进线侧采用GIS终端6套。1.2.2本工程新建电缆隧道180m，与凤凰站南侧出线电缆沟（变电室设计）连接，经电缆沟敷设（电缆布置于最下层层架）至电缆夹层分至GIS进口。1.3接入系统概况凤凰站位置：第4页共28页第3页共28页...
