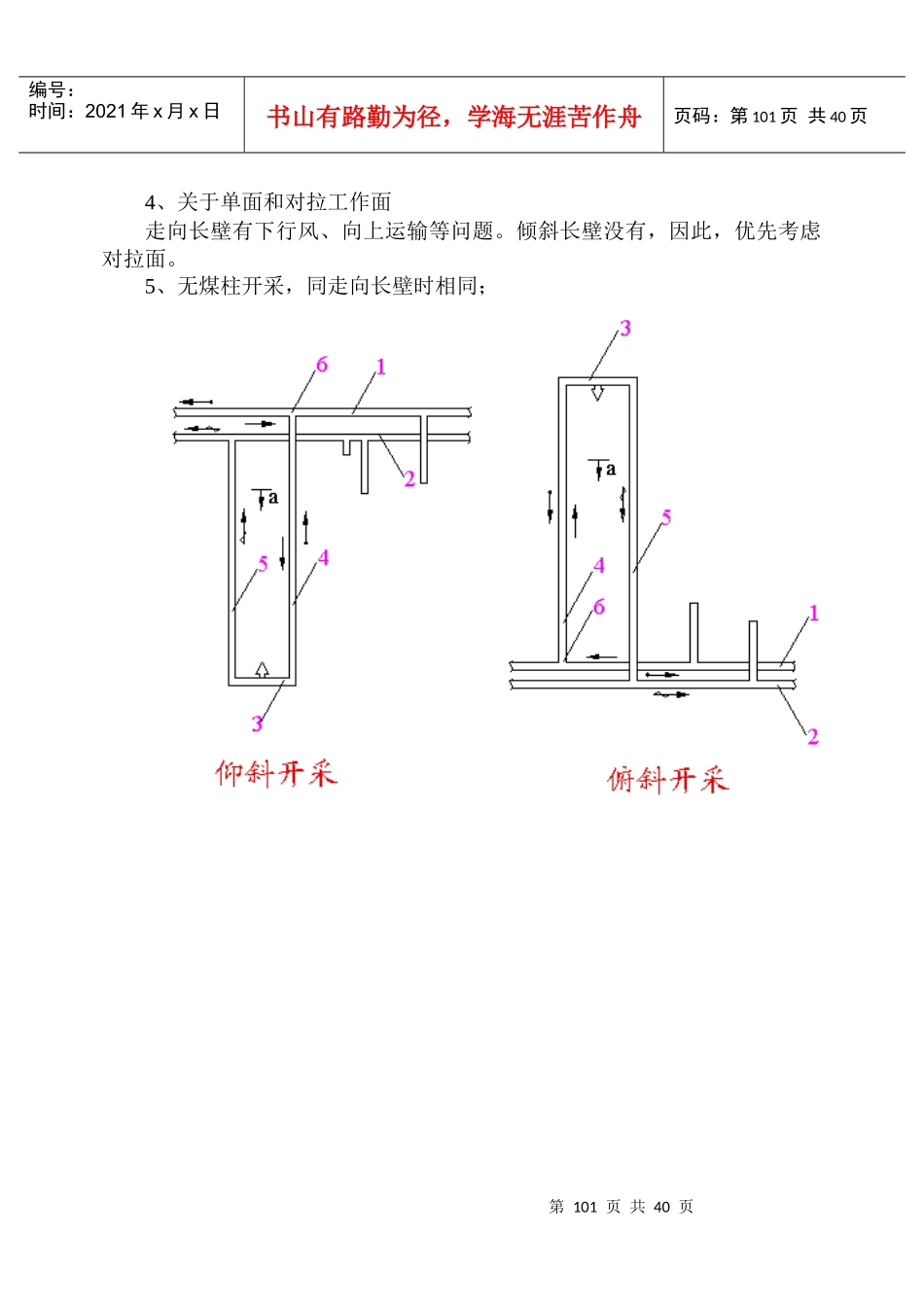

第99页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第99页共40页第九章近水平煤层准备方式的选择因倾角小，布置方式与缓斜、倾斜有差异§9.1倾斜长壁采煤系统的巷道布置一、条带式布置有关参数前面已经讲过，不重复，看书，重点是学习看图。1、单一煤层的布置（图6-1）可以有单工作面布置，也可以有双工作面布置。1）、掘进准备：两条大巷可以在同一标高，可以在不同标高，回风巷高一些。2）、生产系统2、单一厚煤层的布置有集中巷，叫集中斜巷。（由局部到整体）图6-2。1）、准备过程2）、生产系统。3、多煤层联合布置（黑皮采煤学）（图6-2加）1）、掘进准备2）、生产系统二、条带式布置的特点第100页共40页第99页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第100页共40页1、优点：取消了采区（盘区）上、下山巷道，工作长度稳定，基本不变。掘进工程量少，生产系统简单。2、注意问题：工作面回采巷道不是平巷，是沿煤层的倾斜巷道。由于巷道长度可能很长，用绞车提升运料较困难，多采用单轨吊车、齿轨和卡轨车。3、关于仰斜开采和俯斜开采1）、仰斜开采：工作面压力小，有利于排水，煤壁受压，易破煤，装煤效果好。但煤壁易片帮，瓦斯易积累。所以，当煤质较硬，顶板淋水较大时，可多采用。图6-3、6-5、6-6、6-7。2）、俯斜开采：与仰斜相对应，当煤层厚度大，煤质松软或瓦斯较大时采用。图6-3、6-5、6-63）、当开采倾角很小时，顶板较好，可采用仰、俯结合的形式，即大巷上方用俯斜，大巷下方用仰斜。第101页共40页第100页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第101页共40页4、关于单面和对拉工作面走向长壁有下行风、向上运输等问题。倾斜长壁没有，因此，优先考虑对拉面。5、无煤柱开采，同走向长壁时相同；第102页共40页第101页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第102页共40页6、进回风大巷不在一起时的条带开采1）、沿空留巷；（图6-4a）2）、保留煤柱。（图6-4b）第103页共40页第102页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第103页共40页7、适用条件：1）、α≤12°。2）、采取一定措施后，α=12°～17°。3）、瓦斯、水较小；4）、斜交断层区域；当倾角较大时，开采时，需要一定的措施。第104页共40页第103页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第104页共40页三、带区式布置（书上§13.4）1、布置形式图11-15。1）、准备；2）、生产系统；2、布置特点：煤巷多，以煤巷换立眼、运料斜巷。3、条带数：大于4～6个，可以达到10～12个（3000m以内）。4、发展前景：近水平煤层多采用。书上介绍的少，是一种新方式，可多采用。（图11-16一个实际应用例子）第105页共40页第104页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第105页共40页四、条带式与带区式布置的比较1、系统（相当于走向长壁的单面上山采区）2、工程量（煤巷换岩巷）3、选择（经济比较）§9.2盘区式布置（书上§13.3）一、上（下）山盘区1、单层准备盘区上下山沿煤层布置（薄及中厚煤层），上下山间距15～20m，两侧第106页共40页第105页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第106页共40页各20～30m煤柱。对于厚煤层，上山可能在底板岩石中。如果大巷在煤层中，则与图4-1极相似。如果在岩石中，则与图11-10中，第107页共40页第106页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第107页共40页去掉顶煤层后相似。2、上（下）山盘区集中上（下）山联合布置图11—10。1）、错误：图中错误：①7与2，2上7下；②剖面缺20；③缺回风巷辅巷标，注22；④8在22之上；⑤16标的地方不对；⑥16与4的接口，在剖面上没有。⑦无23。2）、准备3）、生产系统4）、其它：可用对拉面、电机车进区段集中巷。二、石门盘区集中平巷联合准备第108页共40页第107页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第108页共40页1）、准备（图11-...
