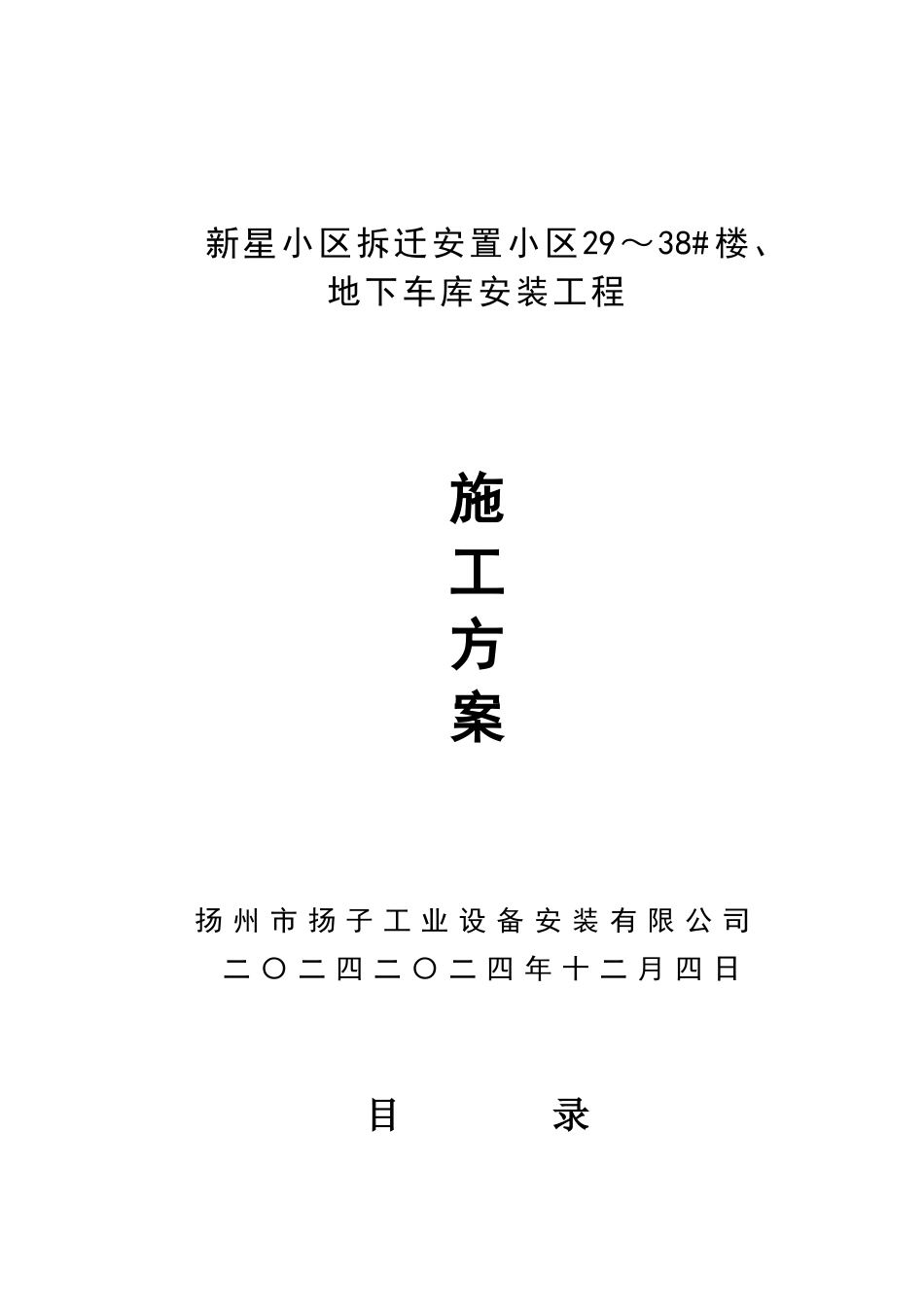

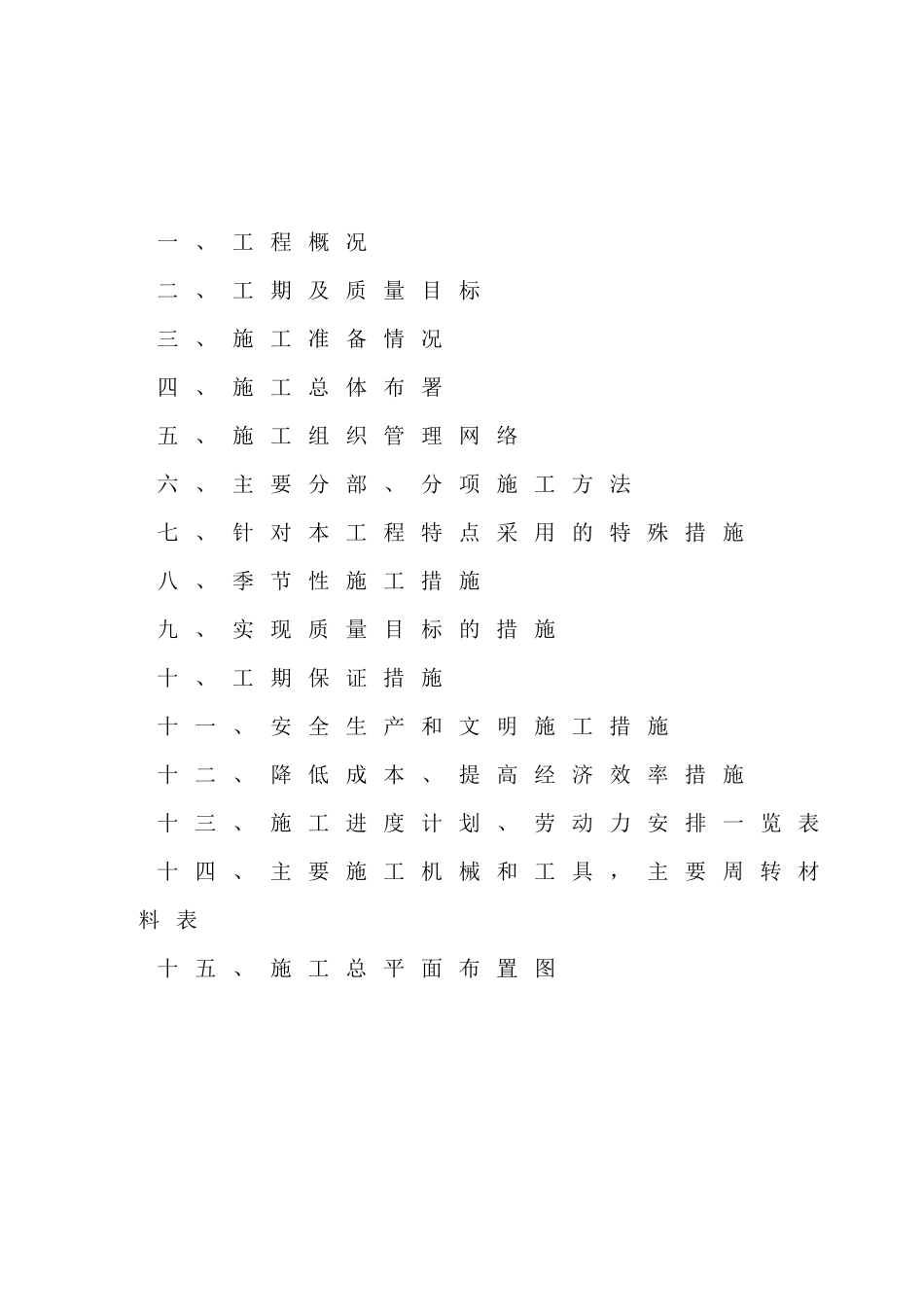

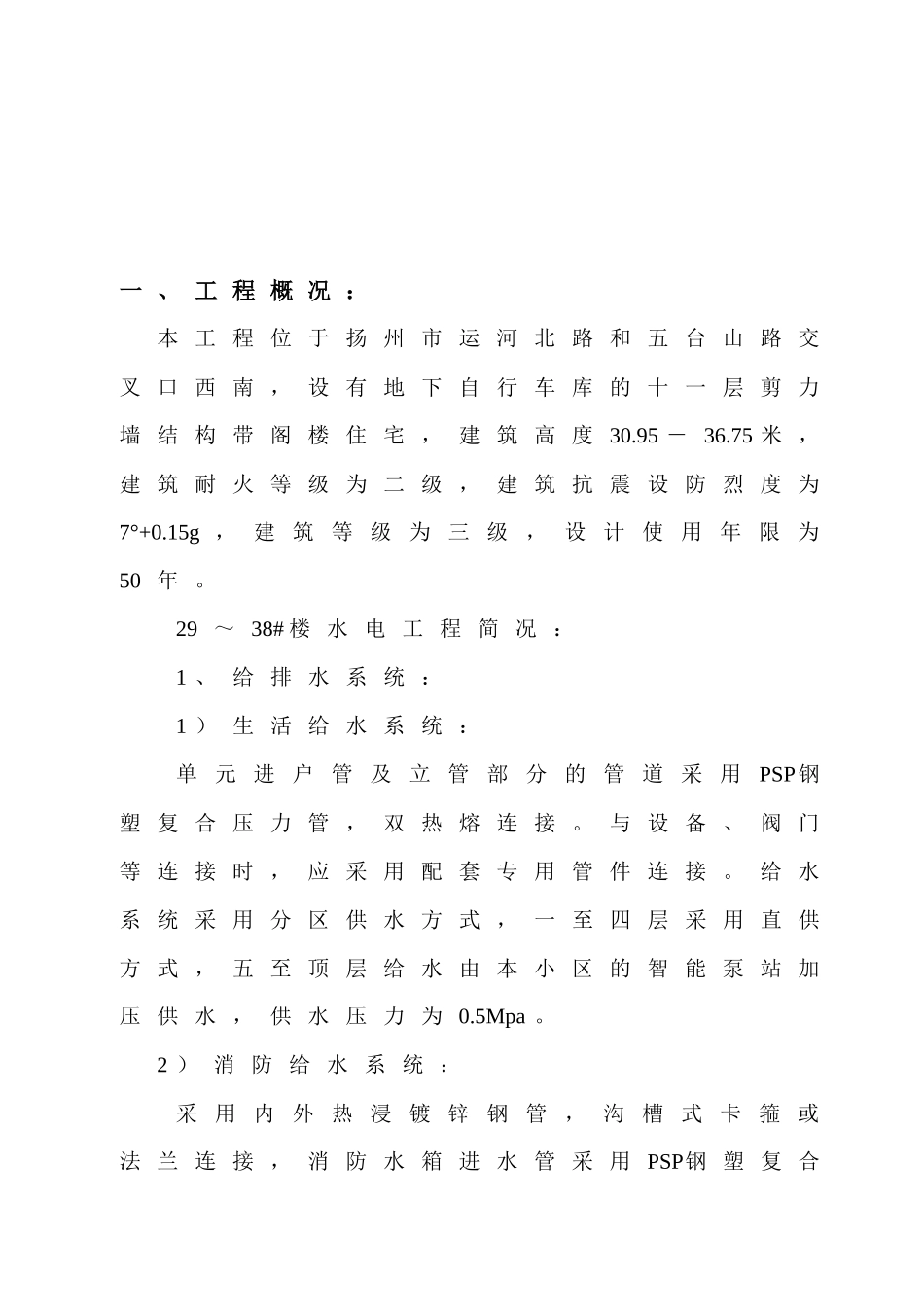

新星小区拆迁安置小区29～38#楼、地下车库安装工程施工方案扬州市扬子工业设备安装有限公司二〇二四二〇二四年十二月四日目录一、工程概况二、工期及质量目标三、施工准备情况四、施工总体布署五、施工组织管理网络六、主要分部、分项施工方法七、针对本工程特点采用的特殊措施八、季节性施工措施九、实现质量目标的措施十、工期保证措施十一、安全生产和文明施工措施十二、降低成本、提高经济效率措施十三、施工进度计划、劳动力安排一览表十四、主要施工机械和工具，主要周转材料表十五、施工总平面布置图一、工程概况：本工程位于扬州市运河北路和五台山路交叉口西南，设有地下自行车库的十一层剪力墙结构带阁楼住宅，建筑高度30.95－36.75米，建筑耐火等级为二级，建筑抗震设防烈度为7°+0.15g，建筑等级为三级，设计使用年限为50年。29～38#楼水电工程简况：1、给排水系统：1）生活给水系统：单元进户管及立管部分的管道采用PSP钢塑复合压力管，双热熔连接。与设备、阀门等连接时，应采用配套专用管件连接。给水系统采用分区供水方式，一至四层采用直供方式，五至顶层给水由本小区的智能泵站加压供水，供水压力为0.5Mpa。2）消防给水系统：采用内外热浸镀锌钢管，沟槽式卡箍或法兰连接，消防水箱进水管采用PSP钢塑复合压力管，双热熔连接。室内消火栓消防水量为10L/s，每单元设置1根消防立管，屋顶设置有效容积为6m3消防水箱，消火栓系统工作压力为0.6Mpa，地下室、一至三层消火栓栓口前设减压孔板，减压孔板孔径为22mm。消火栓箱包括DN65双口双阀消火栓一个，25m水龙带一根，φ19水枪两个，消防按钮一个，消火栓箱设置在各首层及各层楼梯间休息平台，采用双口双阀型消火栓，设消防泵启动按钮，火灾时可启动集中消防泵房中的消防泵。消防管道试验压力为1.0Mpa。3）排水系统：厨房卫生间污水管和通气管采用UPVC排水管及管件，承插粘接。与潜水污水泵连接的管道采用焊接钢管，焊接连接。排水管穿楼板时应预留孔洞，管道安装完后将孔洞严密捣实，立管周围设防火装置；穿越地下室外墙的排水管道均设防水套管，并根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；排水横管沿板底或梁底敷设，横管上固定支承之间直线距离超过2m时，设伸缩节，伸缩节之间的最大间距不得超过4m，横管上设置伸缩节应靠近水流汇合配件上游端，排水立管应每层设一伸缩节；排水管道±0.00以上的横管排水坡度均为0.026，除此之外，φ50的坡度为0.035，φ75的坡度为0.025，φ110的坡度为0.02；排水管道上的吊钩或卡箍应固定在承重结构上，固定件间距：横管不得大于2m，立管不得大于3m，层高小于或等于4m，立管中部可安一个固定件；底层和顶层及每隔六层排水立管设检查口，检查口距地面或楼板面1.00m；管道连接：㈠污水横管与横管的连接，不得采用正三通和正四通；㈡污水立管偏置时，应采用乙字管或2个45°弯头；㈢污水立管与横管及排出管连接时采用2个45°弯头，且立管底部弯管处设支墩或吊架。管道试验：排水立管、横干管，应按验收规范的要求做通球试验。2、电气工程本工程电气系统主要包括以下内容：1）通信系统由室外系统引来，采用3根镀锌钢管SC50埋地引入多媒体配线箱；每家住户引入两条超五类非屏蔽双绞线UTP5+至家庭信息配线箱；户内电话配线分别采用电话线HTVV-2*1*0.5，电脑配线采用超五类双绞线UTP5+，分别穿电线管PC16、PC20沿墙楼板暗敷；电话出线盒分别设置于住家的卧室和起居室内，双孔信息出线盒设置于住家的小卧室或书房内。2）有限电视网络系统由室外系统引来，采用3根PE管，PE40埋地引入电视放大器箱；每户住家引入一条同轴电缆RG6+CAT5+穿电线管PC25保护至家庭信息配线箱；电视终端出线盒分别设置在住家的卧室和起居室内；户内配线采用SYWV（Y）－75－5同轴电缆穿电线管PC20沿墙楼板暗敷；用户终端的信号电平应满足65±4dBuv。3）访客对讲系统系统采用可视呼叫对讲系统，按各个单元考虑；在弱电竖井内预设塑料线槽PR50*50，支线采用电线管PC25。4）防雷接地系统：本工程属三类防雷建筑物。在屋顶上采用φ10热镀锌圆钢做避雷带，屋顶避雷带连接线网格不大于20m×20m或24m×16m...
