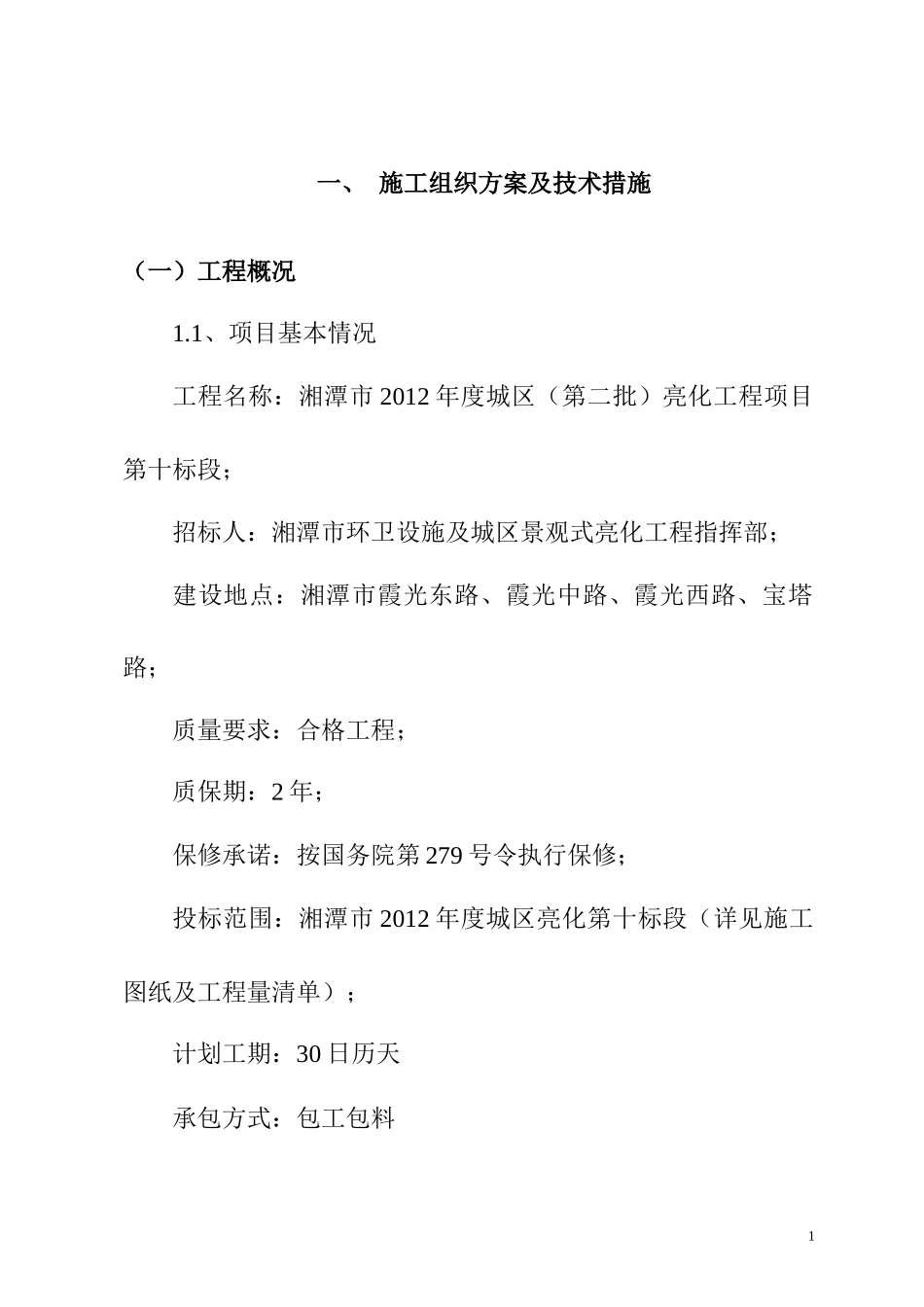

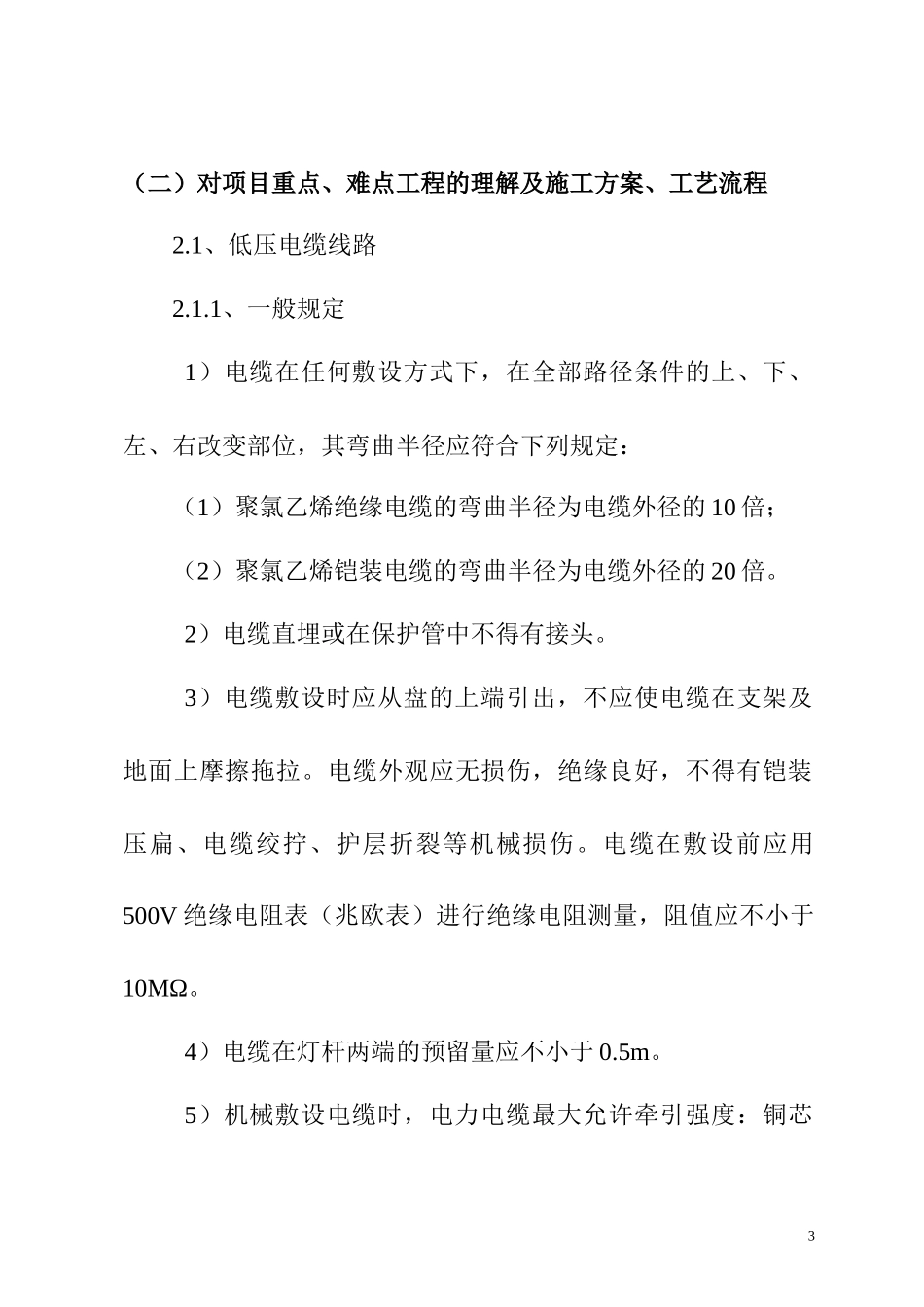

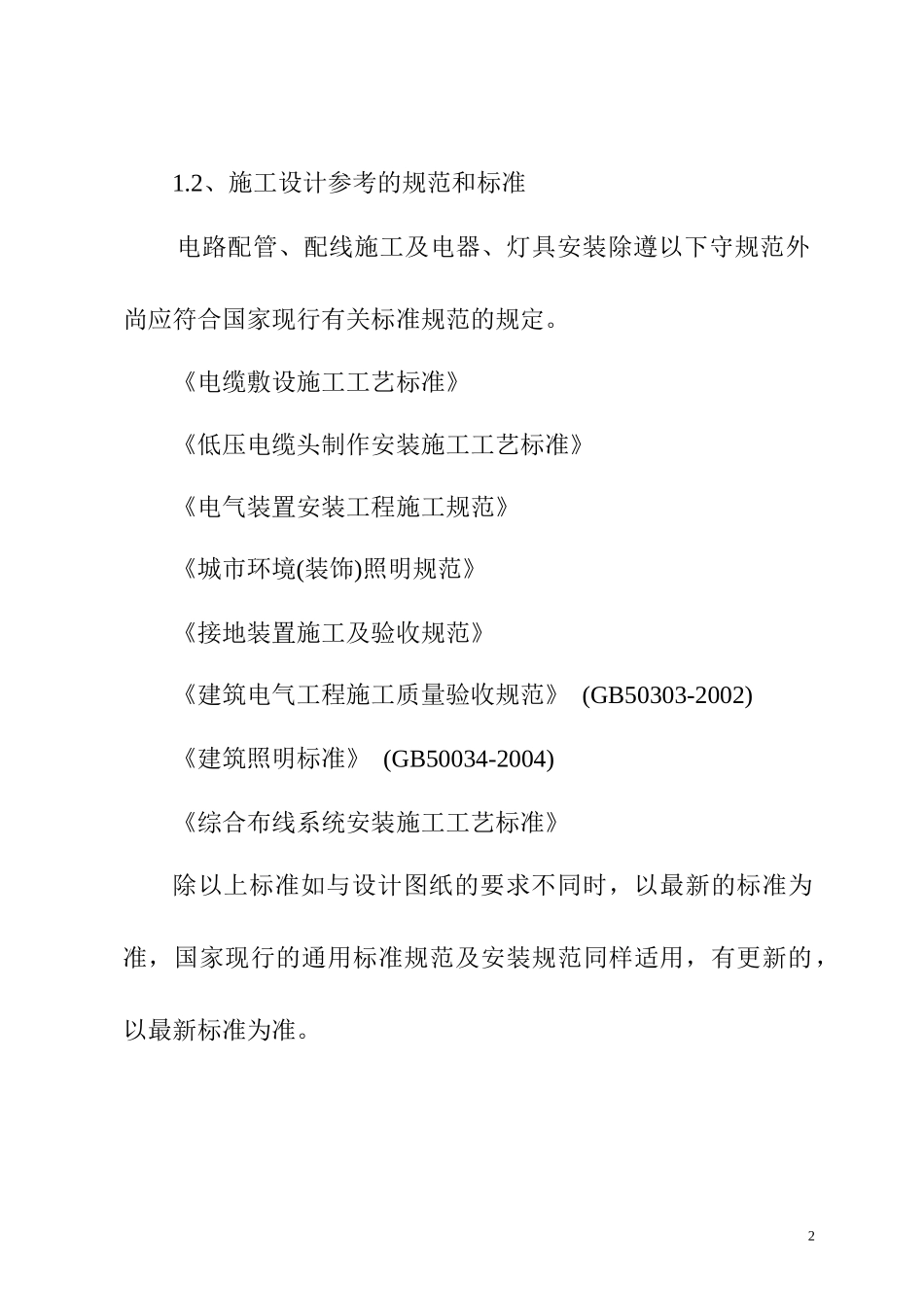

一、施工组织方案及技术措施（一）工程概况1.1、项目基本情况工程名称：湘潭市2012年度城区（第二批）亮化工程项目第十标段；招标人：湘潭市环卫设施及城区景观式亮化工程指挥部；建设地点：湘潭市霞光东路、霞光中路、霞光西路、宝塔路；质量要求：合格工程；质保期：2年；保修承诺：按国务院第279号令执行保修；投标范围：湘潭市2012年度城区亮化第十标段（详见施工图纸及工程量清单）；计划工期：30日历天承包方式：包工包料11.2、施工设计参考的规范和标准电路配管、配线施工及电器、灯具安装除遵以下守规范外尚应符合国家现行有关标准规范的规定。《电缆敷设施工工艺标准》《低压电缆头制作安装施工工艺标准》《电气装置安装工程施工规范》《城市环境(装饰)照明规范》《接地装置施工及验收规范》《建筑电气工程施工质量验收规范》(GB50303-2002)《建筑照明标准》(GB50034-2004)《综合布线系统安装施工工艺标准》除以上标准如与设计图纸的要求不同时，以最新的标准为准，国家现行的通用标准规范及安装规范同样适用，有更新的，以最新标准为准。2（二）对项目重点、难点工程的理解及施工方案、工艺流程2.1、低压电缆线路2.1.1、一般规定1）电缆在任何敷设方式下，在全部路径条件的上、下、左、右改变部位，其弯曲半径应符合下列规定：（1）聚氯乙烯绝缘电缆的弯曲半径为电缆外径的10倍；（2）聚氯乙烯铠装电缆的弯曲半径为电缆外径的20倍。2）电缆直埋或在保护管中不得有接头。3）电缆敷设时应从盘的上端引出，不应使电缆在支架及地面上摩擦拖拉。电缆外观应无损伤，绝缘良好，不得有铠装压扁、电缆绞拧、护层折裂等机械损伤。电缆在敷设前应用500V绝缘电阻表（兆欧表）进行绝缘电阻测量，阻值应不小于10MΩ。4）电缆在灯杆两端的预留量应不小于0.5m。5）机械敷设电缆时，电力电缆最大允许牵引强度：铜芯3电缆不宜大于70N/mm2；铝芯电缆不宜大于40N/mm2，严禁使用汽车牵引。6）电缆接头和终端头整个绕包过程应保持清洁和干燥。绕包绝缘前，应用汽油浸过的白布将线芯及绝缘表面擦干净，塑料电缆宜采用自黏带、胶黏带、胶黏剂、收缩管等材料密封，塑料护套表面应打毛，黏结表面应用熔剂除去油污，黏结应良好。2.1.2、设计要求及规范规定1）设计要求：灯线路采用VV-1单芯电缆，三相五线制供电，电缆穿PVC110管外加混凝土包封，埋深为管顶距人行道及车行道路面0.7m，沿绿化带内敷设，过道路交叉口及穿越机动车道时采用护口式涂塑钢管，管壁厚度不低于5mm。2）电缆保护管不应有孔洞、裂缝和明显的凹凸不平，内壁应光滑无毛剌。43）电缆保护管在弯制后不应有裂缝和明显的凹凸现象，其弯扁程度不宜大于管子外径的10%。4）PVC塑料护管采用插接连接，其插入深度宜为管子直径的1.1～1.8倍，在插接面上应涂以胶合剂牢密封。5）金属电缆管连接应牢固，密封良好。采用套接时，套接的短套管接头长度应不小于外径的2.2倍，金属电缆管不宜直接对焊。6）电缆护管连接时，管孔应对准，接缝应严密，不得有地下水和泥浆渗入。7）电缆敷设前，应根据规范及强制的要求，对电缆进行机械和耐压试验。2.1.3、施工工艺1)PVC电缆护管架设时，采用护管专用支架固定。支架间距根据护管长度需要和以不影响混凝土浇捣为原则进行布置。52)电缆敷设有人力拉引和机械牵引两种方式。本工程计划使用机械牵引，牵引强度需符合前述一般规定要求。敷设开始前，需根据现场实际情况和设计要求，绘出电缆排列图，以便于电缆的敷设有序进行。敷设开始时，首先在电缆护管内穿好电缆引线。电缆圆盘的架设地点一般选择放置在电缆的起止点附近。电缆敷设时，应考虑电缆圆盘中轴的转动方向，将电缆的引出端转至电缆圆盘中轴的上方。电缆在接线暗接井、手孔井等部位，依前述一般规定的要求预留出适当长度。作业人员现场采用无线电对讲机进行联络，事先设置好频率和明确指挥人。3)电缆敷设完毕，经自检合格后。应及时报请监理工程师和业主代表查验并做好记录。2.2、亮化控制箱2.2.1、一般规定6设备到达到现场后应及时进行外观检查，并应符合下列规定：1）不得有机械损伤，附件齐全，各组合部件无松动和脱落。箱式变压器内部电器部件...
