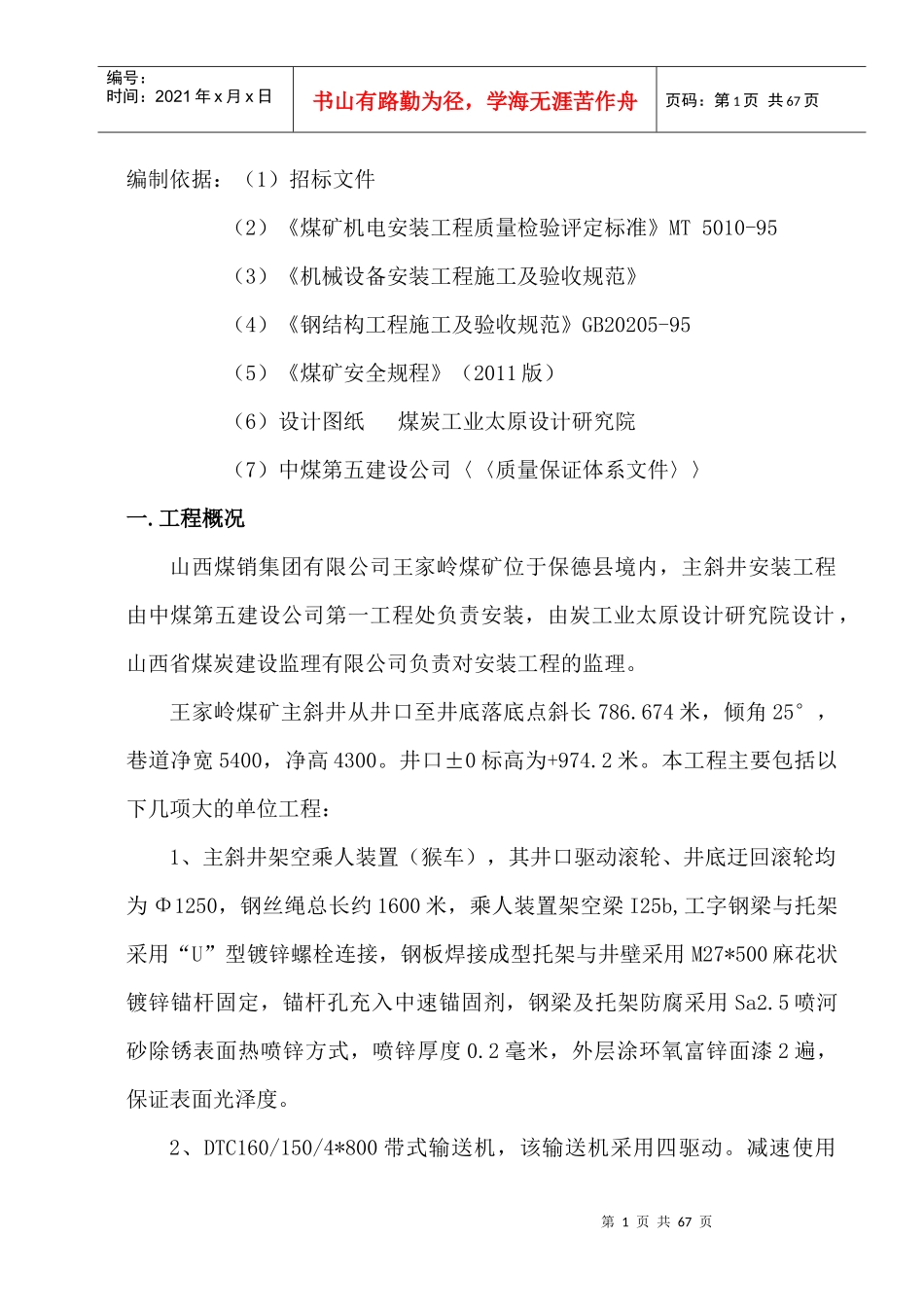

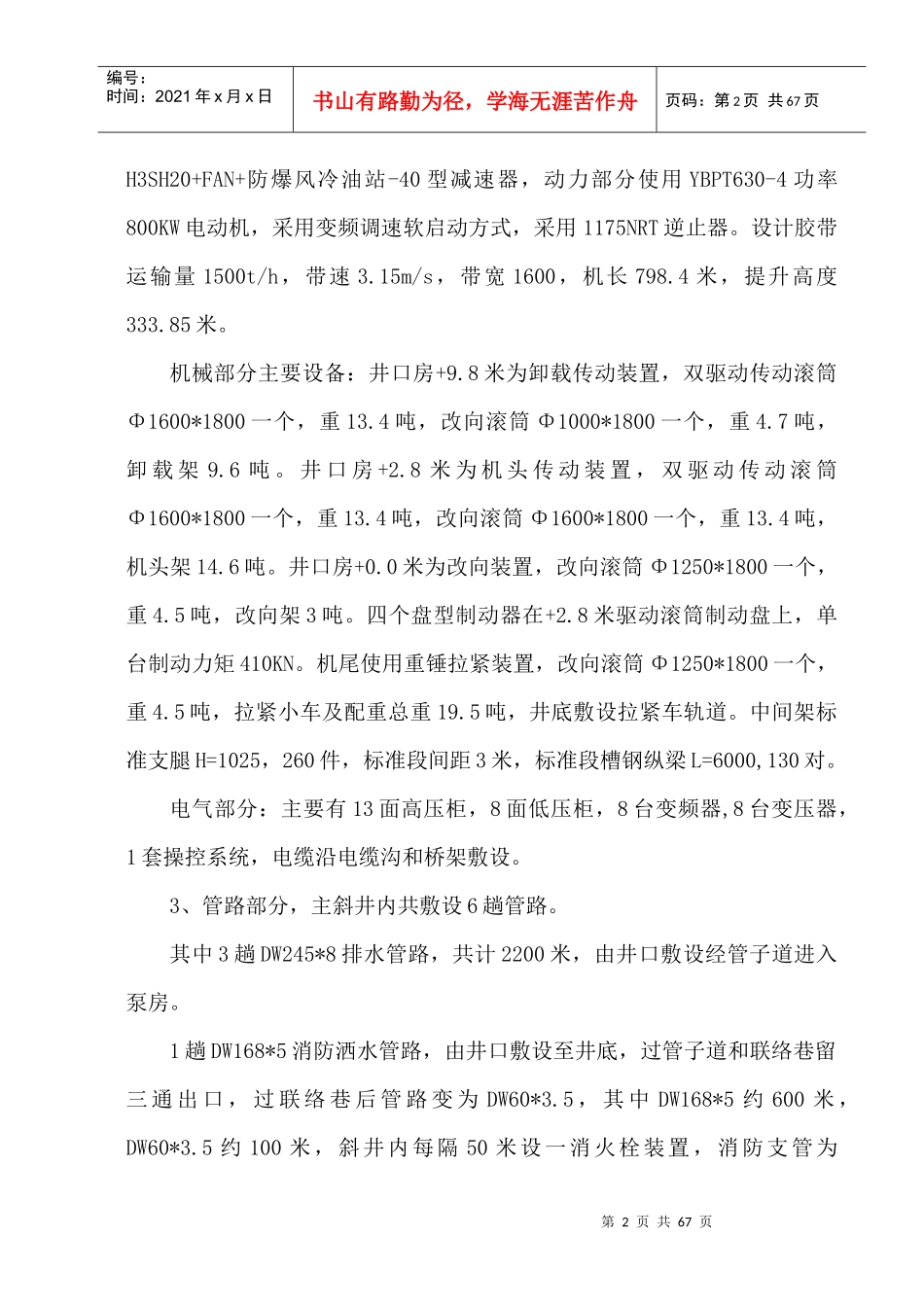

第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共67页编制依据：（1）招标文件（2）《煤矿机电安装工程质量检验评定标准》MT5010-95（3）《机械设备安装工程施工及验收规范》（4）《钢结构工程施工及验收规范》GB20205-95（5）《煤矿安全规程》（2011版）（6）设计图纸煤炭工业太原设计研究院（7）中煤第五建设公司〈〈质量保证体系文件〉〉一.工程概况山西煤销集团有限公司王家岭煤矿位于保德县境内，主斜井安装工程由中煤第五建设公司第一工程处负责安装，由炭工业太原设计研究院设计，山西省煤炭建设监理有限公司负责对安装工程的监理。王家岭煤矿主斜井从井口至井底落底点斜长786.674米，倾角25°，巷道净宽5400，净高4300。井口±0标高为+974.2米。本工程主要包括以下几项大的单位工程：1、主斜井架空乘人装置（猴车），其井口驱动滚轮、井底迂回滚轮均为Φ1250，钢丝绳总长约1600米，乘人装置架空梁I25b,工字钢梁与托架采用“U”型镀锌螺栓连接，钢板焊接成型托架与井壁采用M27*500麻花状镀锌锚杆固定，锚杆孔充入中速锚固剂，钢梁及托架防腐采用Sa2.5喷河砂除锈表面热喷锌方式，喷锌厚度0.2毫米，外层涂环氧富锌面漆2遍，保证表面光泽度。2、DTC160/150/4*800带式输送机，该输送机采用四驱动。减速使用第2页共67页第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共67页H3SH20+FAN+防爆风冷油站-40型减速器，动力部分使用YBPT630-4功率800KW电动机，采用变频调速软启动方式，采用1175NRT逆止器。设计胶带运输量1500t/h，带速3.15m/s，带宽1600，机长798.4米，提升高度333.85米。机械部分主要设备：井口房+9.8米为卸载传动装置，双驱动传动滚筒Φ1600*1800一个，重13.4吨，改向滚筒Φ1000*1800一个，重4.7吨，卸载架9.6吨。井口房+2.8米为机头传动装置，双驱动传动滚筒Φ1600*1800一个，重13.4吨，改向滚筒Φ1600*1800一个，重13.4吨，机头架14.6吨。井口房+0.0米为改向装置，改向滚筒Φ1250*1800一个，重4.5吨，改向架3吨。四个盘型制动器在+2.8米驱动滚筒制动盘上，单台制动力矩410KN。机尾使用重锤拉紧装置，改向滚筒Φ1250*1800一个，重4.5吨，拉紧小车及配重总重19.5吨，井底敷设拉紧车轨道。中间架标准支腿H=1025，260件，标准段间距3米，标准段槽钢纵梁L=6000,130对。电气部分：主要有13面高压柜，8面低压柜，8台变频器,8台变压器，1套操控系统，电缆沿电缆沟和桥架敷设。3、管路部分，主斜井内共敷设6趟管路。其中3趟DW245*8排水管路，共计2200米，由井口敷设经管子道进入泵房。1趟DW168*5消防洒水管路，由井口敷设至井底，过管子道和联络巷留三通出口，过联络巷后管路变为DW60*3.5，其中DW168*5约600米，DW60*3.5约100米，斜井内每隔50米设一消火栓装置，消防支管为第3页共67页第2页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共67页DW60*3.5，消防栓处配DN25橡胶管管给水装置，消防栓距底板0.8米高。斜井内设一、二级减压系统，且井底煤仓口设自动洒水灭火装置，井筒落底点分别设圆锥喷雾系统和手动水幕装置各一套。1趟DW219*6压风管路，从井口敷设至联络巷，共计680米。1趟DW219*6注氮管路，从井口敷设至联络巷，共计680米。3趟DW245*8排水管路为无缝钢管，采用Sa2.5喷河砂除锈表面热喷锌方式，喷锌厚度0.2毫米，外层涂环氧富锌面漆2遍，保证表面光泽度。其余管路均为聚乙烯涂层复合钢管，涂层识别色消防管为绿色，压风管为黄色，注氮管为浅灰色。管路使用“U”型螺栓固定在工字钢上。管路连接方式，排水管路采用套管焊接连接，套管为DW273*12，其余均采用沟槽式卡箍连接。4、电缆部分，目前可知斜井内敷设7趟高压电缆，3趟MYJV223*240动力电缆，2趟MYJV223*150动力电缆,2趟MVFPT-6/10-3*50变频电缆，七趟信号电缆。信号电缆敷设在猴车侧帮上，动力电缆敷设在皮带侧帮上，电缆敷设在挂钩上，挂钩通电锚杆固定在侧帮上，其中动力电缆侧为防止皮带运行落矸损坏，皮带支架在该侧增设防护网。因工程施工中将与矿建、土建交叉施工，为了平行矿、土、安施工，确保工程施...
