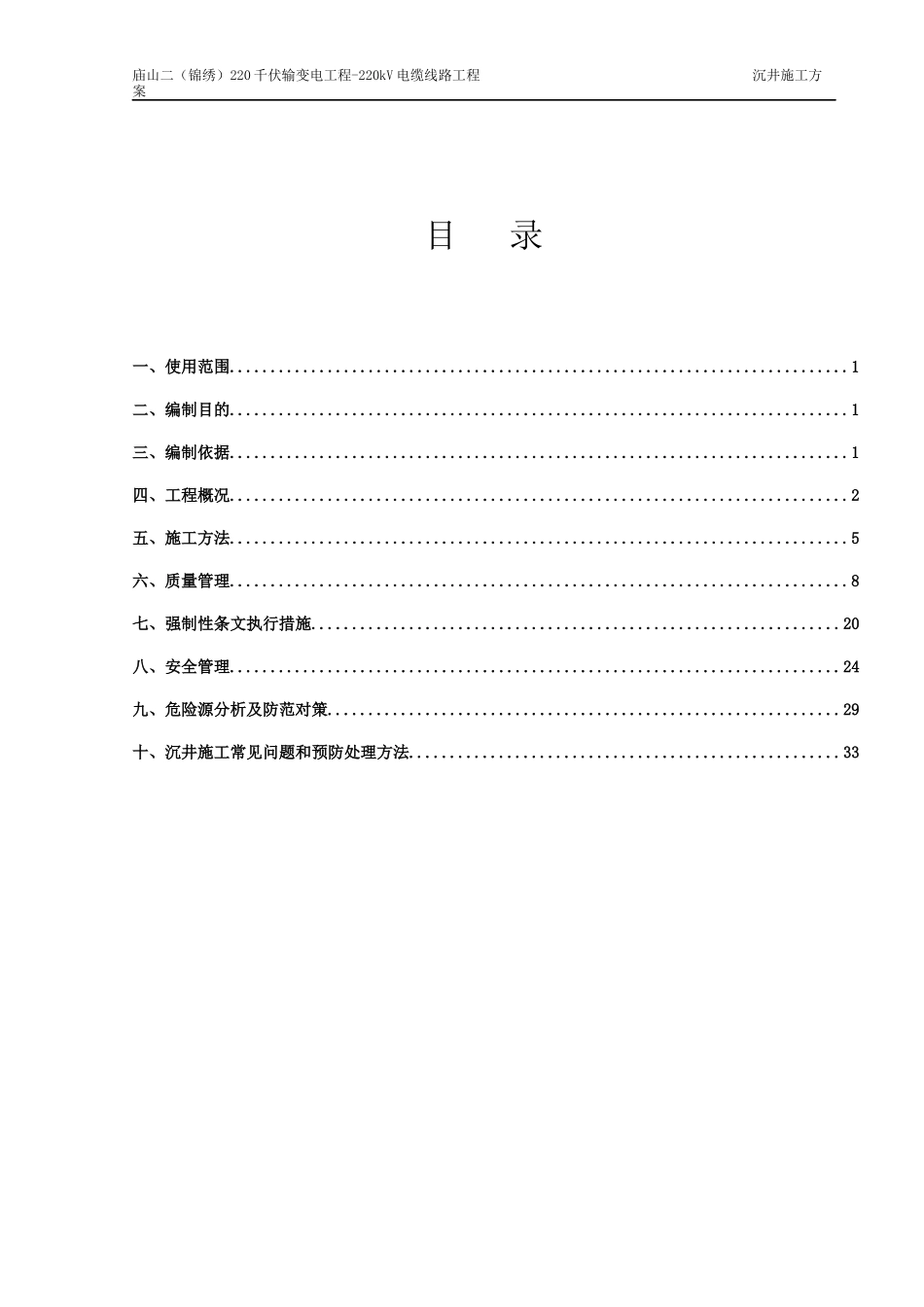

庙山二（锦绣）220千伏输变电工程-220kV电缆线路工程沉井施工方案目录一、使用范围............................................................................1二、编制目的............................................................................1三、编制依据............................................................................1四、工程概况............................................................................2五、施工方法............................................................................5六、质量管理............................................................................8七、强制性条文执行措施.................................................................20八、安全管理...........................................................................24九、危险源分析及防范对策...............................................................29十、沉井施工常见问题和预防处理方法.....................................................33-0-庙山二（锦绣）220千伏输变电工程-220kV电缆线路工程沉井施工方案一、适用范围本施工方案适用于庙山二（锦绣）220千伏输变电工程-220KV电缆线路工程中沉井工程的施工。二、编制目的明确沉井工程施工过程中的各项要求，让参加施工的所有人员在各工序施工中按规定的程序和要求进行，为确保工程质量、安全目标的实现提供依据和技术保障。在沉井施工过程中，严格按施工方案的要求进行施工，确保施工过程安全有序，使施工质量得到保证。三、编制依据3.1招标文件及施工合同。3.2相关标准、施工验收规范：与施工有关的法律法规、国家现行标准及文件、国家电网公司规定等。其中主要标准及验收规范如下：1.《建筑工程施工质量验收统一标准》（GB50300—2013）；2.《建筑地基基础工程施工质量验收规范》（GB50202—2012）；3.《混凝土结构工程施工质量验收规范》（GB50204—2015）；4.《砌体结构工程施工质量验收规范》（GB50203—2011）；5.《组合钢模板技术规范》（GB50214—2013）；6.《建筑地基处理技术规范》（JGJ79—2012）；7.《钢筋焊接及验收规程》（JGJ18—2012）；8.《施工现场临时用电安全技术规范》（JGJ46－2005）；9.《建筑机械使用安全技术规程》（JGJ33-2012）；10.《变电（换流）站土建工程施工质量验收规范》（Q/GDW1183—2012）；11.《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2008）3.3施工图纸、地勘报告。3.4现场业主项目部、监理项目部下发的各类管理性文件。3.5施工类管理及技术文件:《项目管理实施规划》、《施工强制性条文执行计划》、《施工安全管理及风险控制方案》等。-1--0-庙山二（锦绣）220千伏输变电工程-220kV电缆线路工程沉井施工方案四、工程概况4.1主要工程量本工程为庙山二（锦绣）220千伏输变电工程-220kV电缆线路工程，工程位于武汉市东湖高新技术开发区，沿线共4座工作井，钢筋混凝土结构。N2#、N3#为圆形工作井，平面内空直径为10.5m，井壁厚度0.8m，深度为13.1m（深为混凝土井壁顶至井刃脚底）。N1#、N2#工作井尺寸暂时不详（无图纸）。井内净高10.2m，分两层，上层为风机层，高3.8m。本工程沉井采取一次刃脚制作二次井壁制作，分两次下沉。沉井下沉采用长臂挖机出土下沉。当沉井下沉系数偏小时可开启空气幕系统助沉，而不宜采用掏挖刃脚下土体的方式助沉，以防止沉井产生突沉。同时在下沉过程中还可利用分组开启空气幕系统进行辅助纠偏，下沉至设计标高后，还可利用空气幕系统的管路压入水泥浆阻沉及增加沉井的抗浮能力。4.2地质情况4.2.1工程地质性质据地质报告显示，井位地层岩性主要为：第四系人工填土、第四系全新统冲洪积、第四系中更新统冲积黏性土。下伏二叠系（P）灰岩。地基土各土层分布厚度及结构特征自上而下分述见表4-1：表4-1施工区域地层分布表注：该表摘取《地质勘探报告》。土层序号土层名称层厚(m)层顶标高(m)状态土层描述（1）杂填土1.0~3.026.24~30.43稍湿，稍密主要由粘性土和...
