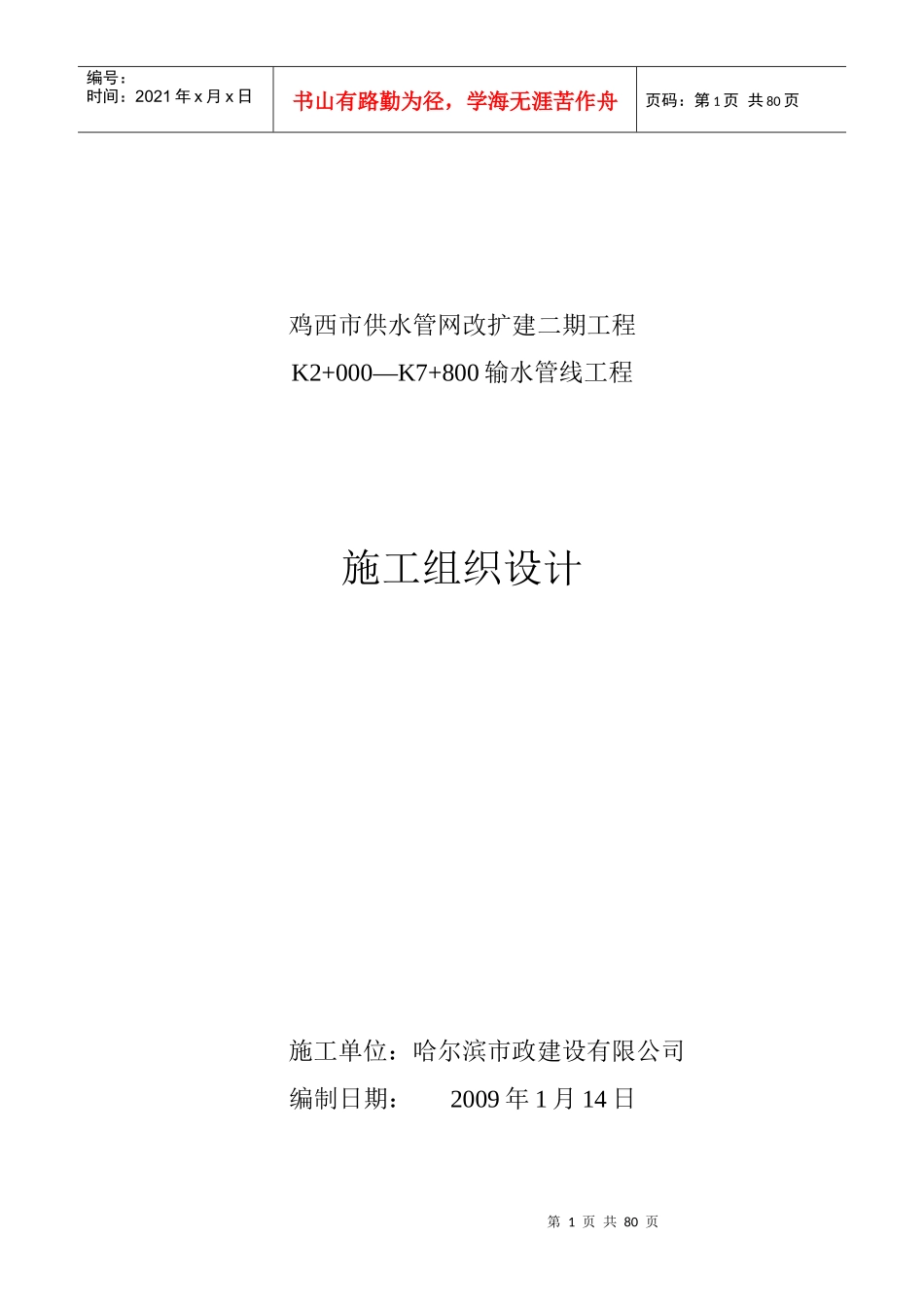

第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共80页鸡西市供水管网改扩建二期工程K2+000—K7+800输水管线工程施工组织设计施工单位：哈尔滨市政建设有限公司编制日期：2009年1月14日第2页共80页第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共80页目录一．工程概况二．编制依据三．施工准备四．管道施工五．质量目标及质量控制措施六．施工现场人机具计划七．工期保证措施八.职业健康安全目标及保证措施九．环境保护措施十.现场文明施工管理十一.季节施工技术措施十二.施工进度计划十三.材料计划表十四.平面布置图第3页共80页第2页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共80页一、工程概述1.1工程名称：鸡西市供水管网改扩建二期工程K2+000—K7+800输水管线工程1.2工程概要：鸡西市供水管网改扩建二期工程输水管线工程K2+000—K7+800输水管线工程，主要是为鸡西市区供水，解决市区缺水问题。该工程位于鸡西市鸡东县境内哈达水库下游，其地形为两山夹一沟狭长地带，其地势低洼大多为水田地并有一条河，地第4页共80页第3页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共80页下水位较高。该工程包括构成沟槽土方开挖，PCCP管道安装，排气阀、排泥阀、蝶阀安装，排气井、排泥井、湿井、蝶阀井砼浇筑及沟槽土方回填等项工作。管道设计采用标准型式的内衬式预应力钢筒砼管（简称PCCP）D800、P=1.0MPa，双胶圈密封，管道基础为素土基础，管道试验压力均不大于1.5MPa。管道水平、竖向转角及阀井段连接采用钢制D800×9、D219×9钢管和相应的钢制弯头及相应承口插口连接件与管道连接。钢制钢管和相应的钢制弯头与相应承口插口连接件采用法兰连接，然后通过承口插口连接件与PCCP管道连接。钢管及钢制管件内防腐采用高效无毒环氧瓷漆，外防腐采用环氧煤沥青漆加强级防腐。材料由建设单位采购供货。1.3工期要求：工期180天第5页共80页第4页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共80页1.4工程质量：达到合格要求。二、编制依据2.1设计的给水图纸2.2《给水排水管道工程施工及验收规范》GB50268-972.3《建筑给排水及采暖工程施工质量验收规范》GB50242-2002，2.4《建筑给水排水设计规范》GB50015-20032.5标准图S系《给水排水标准图集》：05S502；02S403；03S5052.6《建筑地基处理技术规范》JGJ79-2002三、施工准备3.1图纸资料的准备3.1.1熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；第6页共80页第5页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共80页3.1.2参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；3.1.3根据设计图纸和设计交底会议纪要,编制详细的施工图材料预算,确定所需材料的品种、规格、数量和有关标准；3.1.4考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准备施工机具材料；3.1.5对施工人员进行安全教育，特殊工种上岗前培训、取证。焊工必须持有劳动部门颁发的焊工合格证,其合格项目与管道焊接相适应，其他工种如起重工、电工、架子工和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证；3.1.6制定质量控制点,严格按照控制点的要求进行施工；3.1.7组织工程技术人员对施工班组进行技术交底，务必使其第7页共80页第6页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共80页理解技术要求、施工方法及施工中应特别注意的事项。3.2材料准备、检验及保管3.2.1根据详细的施工图材料预算,准备所有管道安装所需的材料。业主需提供的材料，由我单位提供材料清单；3.2.2施工所需的消耗材料(如焊条等)须经正规厂家采购，所有材料均须具备产品质量保证书；3.2.3材料运到施工现场后，与业主及监理一同对其进行检验，并将检查结果及时向业主报验；3.2.3.1管道组成件必须具有制造厂的质量证明书,其质量满足规范标准、设计文件要求；3.2.3.2管子、管件的材质、规格、型号...
