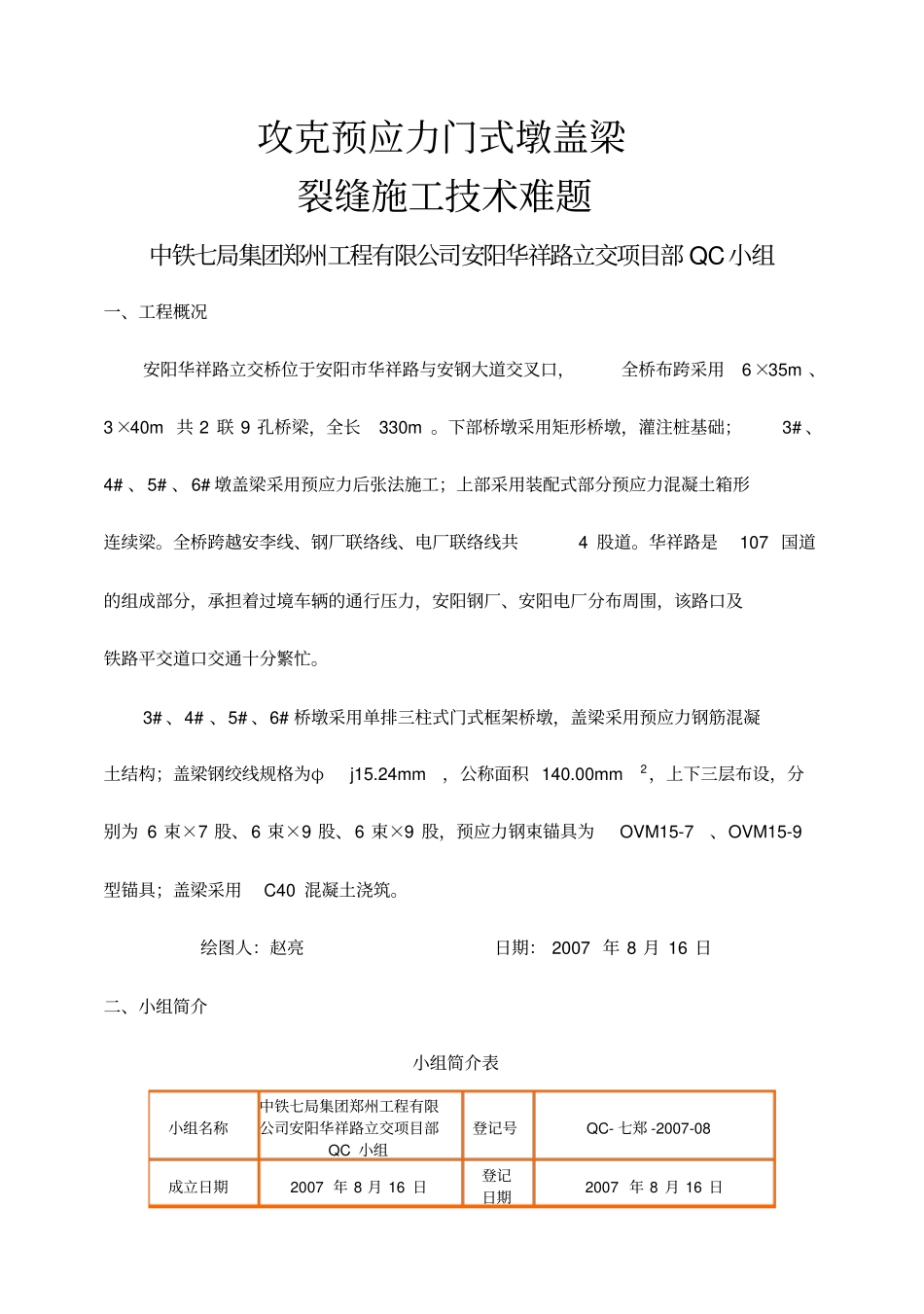

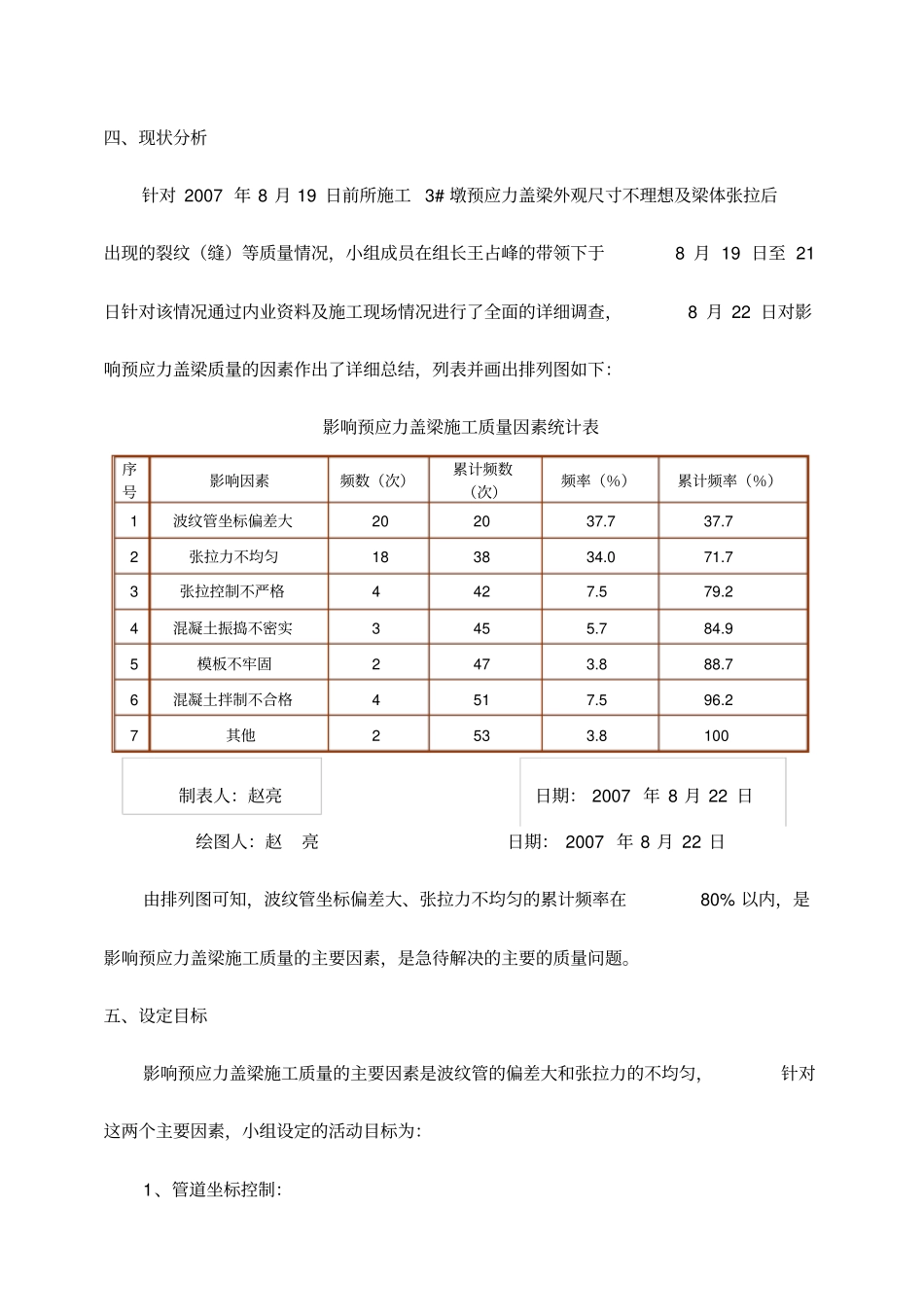

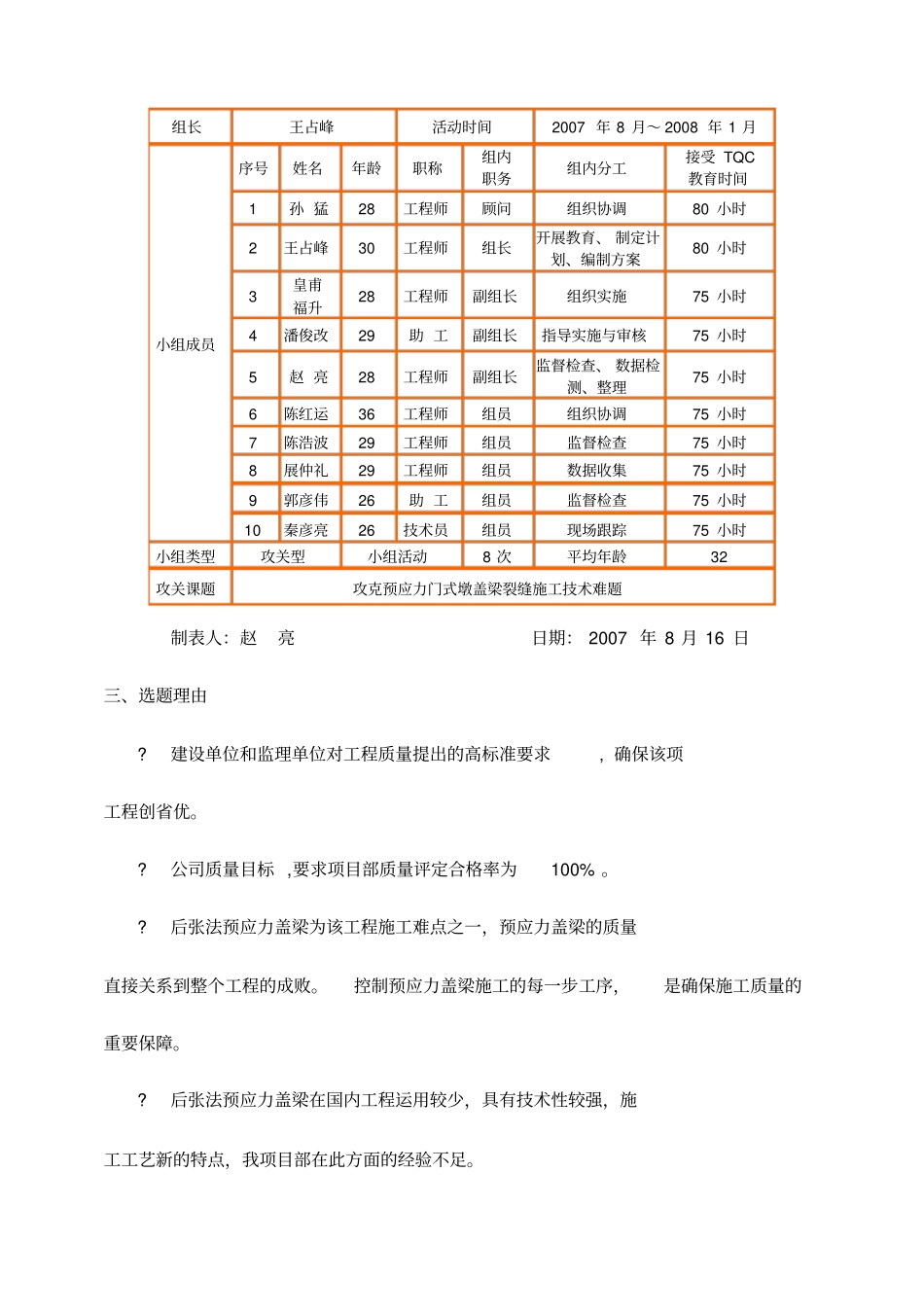

攻克预应力门式墩盖梁裂缝施工技术难题中铁七局集团郑州工程有限公司安阳华祥路立交项目部QC小组一、工程概况安阳华祥路立交桥位于安阳市华祥路与安钢大道交叉口，全桥布跨采用6×35m、3×40m共2联9孔桥梁，全长330m。下部桥墩采用矩形桥墩，灌注桩基础；3#、4#、5#、6#墩盖梁采用预应力后张法施工；上部采用装配式部分预应力混凝土箱形连续梁。全桥跨越安李线、钢厂联络线、电厂联络线共4股道。华祥路是107国道的组成部分，承担着过境车辆的通行压力，安阳钢厂、安阳电厂分布周围，该路口及铁路平交道口交通十分繁忙。3#、4#、5#、6#桥墩采用单排三柱式门式框架桥墩，盖梁采用预应力钢筋混凝土结构；盖梁钢绞线规格为φj15.24mm，公称面积140.00mm2，上下三层布设，分别为6束×7股、6束×9股、6束×9股，预应力钢束锚具为OVM15-7、OVM15-9型锚具；盖梁采用C40混凝土浇筑。绘图人：赵亮日期：2007年8月16日二、小组简介小组简介表小组名称中铁七局集团郑州工程有限公司安阳华祥路立交项目部QC小组登记号QC-七郑-2007-08成立日期2007年8月16日登记日期2007年8月16日组长王占峰活动时间2007年8月～2008年1月小组成员序号姓名年龄职称组内职务组内分工接受TQC教育时间1孙猛28工程师顾问组织协调80小时2王占峰30工程师组长开展教育、制定计划、编制方案80小时3皇甫福升28工程师副组长组织实施75小时4潘俊改29助工副组长指导实施与审核75小时5赵亮28工程师副组长监督检查、数据检测、整理75小时6陈红运36工程师组员组织协调75小时7陈浩波29工程师组员监督检查75小时8展仲礼29工程师组员数据收集75小时9郭彦伟26助工组员监督检查75小时10秦彦亮26技术员组员现场跟踪75小时小组类型攻关型小组活动8次平均年龄32攻关课题攻克预应力门式墩盖梁裂缝施工技术难题制表人：赵亮日期：2007年8月16日三、选题理由?建设单位和监理单位对工程质量提出的高标准要求,确保该项工程创省优。?公司质量目标,要求项目部质量评定合格率为100%。?后张法预应力盖梁为该工程施工难点之一，预应力盖梁的质量直接关系到整个工程的成败。控制预应力盖梁施工的每一步工序，是确保施工质量的重要保障。?后张法预应力盖梁在国内工程运用较少，具有技术性较强，施工工艺新的特点，我项目部在此方面的经验不足。四、现状分析针对2007年8月19日前所施工3#墩预应力盖梁外观尺寸不理想及梁体张拉后出现的裂纹（缝）等质量情况，小组成员在组长王占峰的带领下于8月19日至21日针对该情况通过内业资料及施工现场情况进行了全面的详细调查，8月22日对影响预应力盖梁质量的因素作出了详细总结，列表并画出排列图如下：影响预应力盖梁施工质量因素统计表序号影响因素频数（次）累计频数（次）频率（％）累计频率（％）1波纹管坐标偏差大202037.737.72张拉力不均匀183834.071.73张拉控制不严格4427.579.24混凝土振捣不密实3455.784.95模板不牢固2473.888.76混凝土拌制不合格4517.596.27其他2533.8100绘图人：赵亮日期：2007年8月22日由排列图可知，波纹管坐标偏差大、张拉力不均匀的累计频率在80%以内，是影响预应力盖梁施工质量的主要因素，是急待解决的主要的质量问题。五、设定目标影响预应力盖梁施工质量的主要因素是波纹管的偏差大和张拉力的不均匀，针对这两个主要因素，小组设定的活动目标为：1、管道坐标控制：制表人：赵亮日期：2007年8月22日项目允许偏差（mm）管道坐标梁长方向30梁高方向10管道间距同排10上下层102、单根两端张拉力相差不大于1Mpa，同排钢绞线张拉力相差不大于1Mpa。最终使波纹管坐标偏差大、张拉力不均匀两项影响预应力盖梁的主要因素的累计频率控制在20%以内，预应力盖梁达到内实外美的质量要求。六、目标可行性论证1、公司领导重视QC活动的开展，并给予了大力支持和帮助。2、项目经理担任小组顾问，并在资金上给予绝对保证。3、组员全部为项目技术骨干，文化程度高，施工经验多，技术层次高。4、小组成员多次参加QC活动，多次参加TQC知识培训，有丰富的理论知识和活动经验。5、小组设定的活动目标符合公路桥涵技术规范要求，可实施性强。经上述分析，通过小组成员的努力，目标完全可以实现。七、原...
