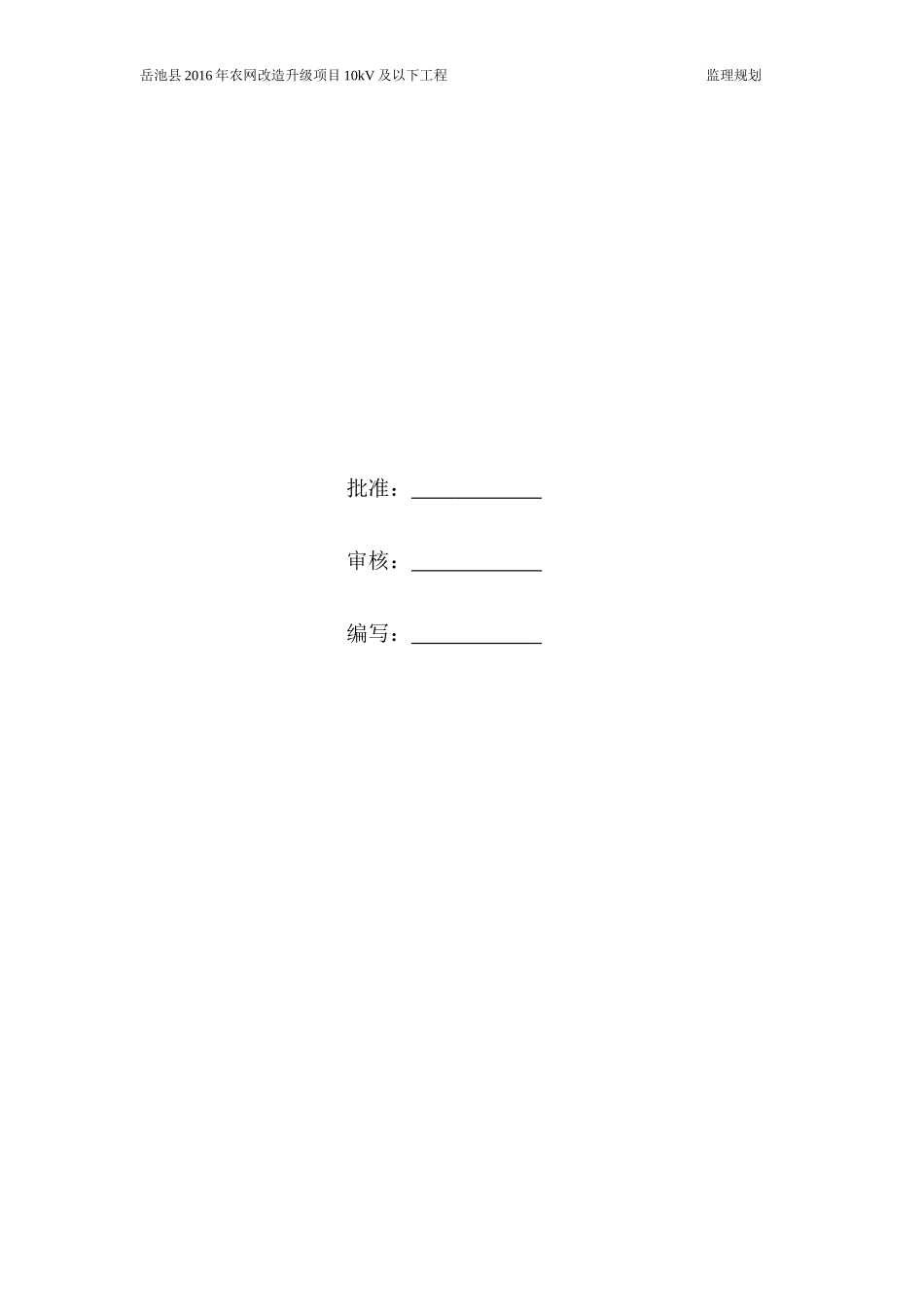

岳池县2016年农网改造升级项目10kV及以下工程监理规划四川省众信建设工程监理有限公司2016年8月岳池县2016年农网改造升级项目10kV及以下工程监理规划批准：审核：编写：第0页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共50页一、工程概况:1.工程名称：岳池县2016年农网改造升级项目10kV及以下工程2.建设地点：四川省岳池县3.工程规模：项目单位项目名称主要工程量（国家/省发改委下达投资计划规模）及设计要求10千伏线路工程10千伏线路47.51公里；农网部分(1)电杆选用普杆。(2)电杆选用Φ190×12m以上杆型。高低压同杆时以高压杆型为准。(3)瓷瓶选用P-20T型。(4)线路耐张选用2片防污型悬瓶XP-70。(5)10kV线路导线采用架空绝缘钢芯铝绞线，分主干线(线径不低于150mm²)，次干线(线径不低于120mm²)，分支线(线径不低于70mm²)。主干线与次干线分级处两侧设隔离开关、带SOG功能断路器。分支线视情况确定装设。(6)在线路耐张杆处加装避雷器或(防雷金具)，在线路耐张、终端、分支等处设接地验电环。第1页共50页第0页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页(7)金具采用全绝缘金具。(8)10kV线路一般情况下档距为60m-100m。(9)拉线截面根据10kV线路使用杆型及导线截面确定。(10)10kV线路主干线角钢横担不低于∠80×8，次干线级分支线角钢横担不低于∠75×8。城网部分(1)10kV干线导线载面为架空绝缘钢芯铝绞线JKLGYJ-185mm²及以上。(2)10kV干线及环网线路电缆采用YJV22-8.7/15kV-3×300mm²及以上铜芯铠装电缆。(3)电缆终端及中间接头采用3M冷缩式。(4)绝缘子采用复合绝缘子。(5)电杆选用：普杆，杆径不小于φ190，杆高不小于18m。(6)金具全采用绝缘化金具。(7)城区10kV线路档距一般35m-45m。十字路口不宜架空斜跨。(8)每基电杆T接搭火不超过2处。(9)城区10kV线路采用双角钢横担∠80×8。第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页低压线路工程低压线路86.44公里;(1)低压线路直线电杆可选用预应力电杆，断联、转角、终端、分支杆等采用普杆。(2)0.4kV四线制电杆选用Φ150×10m米以上杆型，0.22kV两线制电杆可采用Φ150×9m杆型。(3)瓷瓶选用P-6T型。(4)0.4kV线路导线采用架空绝缘钢芯铝绞线。下户线依据户数多少进行计算导线截面(不小于BLV-25mm²)，下户线距离不超过25米。(5)户表出线采用铜芯线BV-6mm²。或采用不小于16mm²两芯铝芯电缆。(6)0.4kV线路一般情况下档距为40m-60m。(7)0.4kV角钢横担采用双横担，0.4kV四线制角钢横担选用∠75×8；0.22kV两线制角钢横担选用∠63×6。(8)低压线路耐张、终端采用防污型X-4.5悬瓶。(9)拉线截面根据低压线路使用杆型及导线截面确定，加装X-4.5悬瓶。(10)金具采用全绝缘金具。城网部分(1)0.4kV线路导线选用绝缘钢芯铝绞线JKLGYJ-第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页240mm²。(2)金具全使用绝缘金具。(3)采用电缆入地下火，每基电杆不超过2处。台区工程配台123台/39.5MVA；(1)变压器底座位置对地距离需达到3米以上。(2)跌落式保险下桩头对地距离不低于4.7米。(3)变压器首选SH15序号以上非晶合金变压器，其次可考虑选择调档变压器，S13型高过载变压器。(4)变压器容量按实际用电负荷算。(每户不低于2kVA计算，不固定变压器容量，小容量密布点)(5)变压器需按变压器容量的20%来配无功补偿。(6)避雷器需选用金属氧化型避雷器，高低压侧均装设。(7)接线桩头及金具需安装绝缘套，着相色。(8)变压器台区接地分：工作接地，保护接地,工作接地电阻小于4欧，高低压保护共用一组接地装置，100kVA变压器以下接地电阻均小于10欧。工作接地与保护接地分别用引下线接至接地体，引下线用塑料铜芯线BV-25mm²，接地扁铁选用-50×5。所有连接部分采用铜线鼻子连接。(9)低压配电柜(JP柜)箱体使用不锈钢304喷塑，采第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页用自动无功补偿，内装空开、负控终端(0.5级带计量功能)、...
