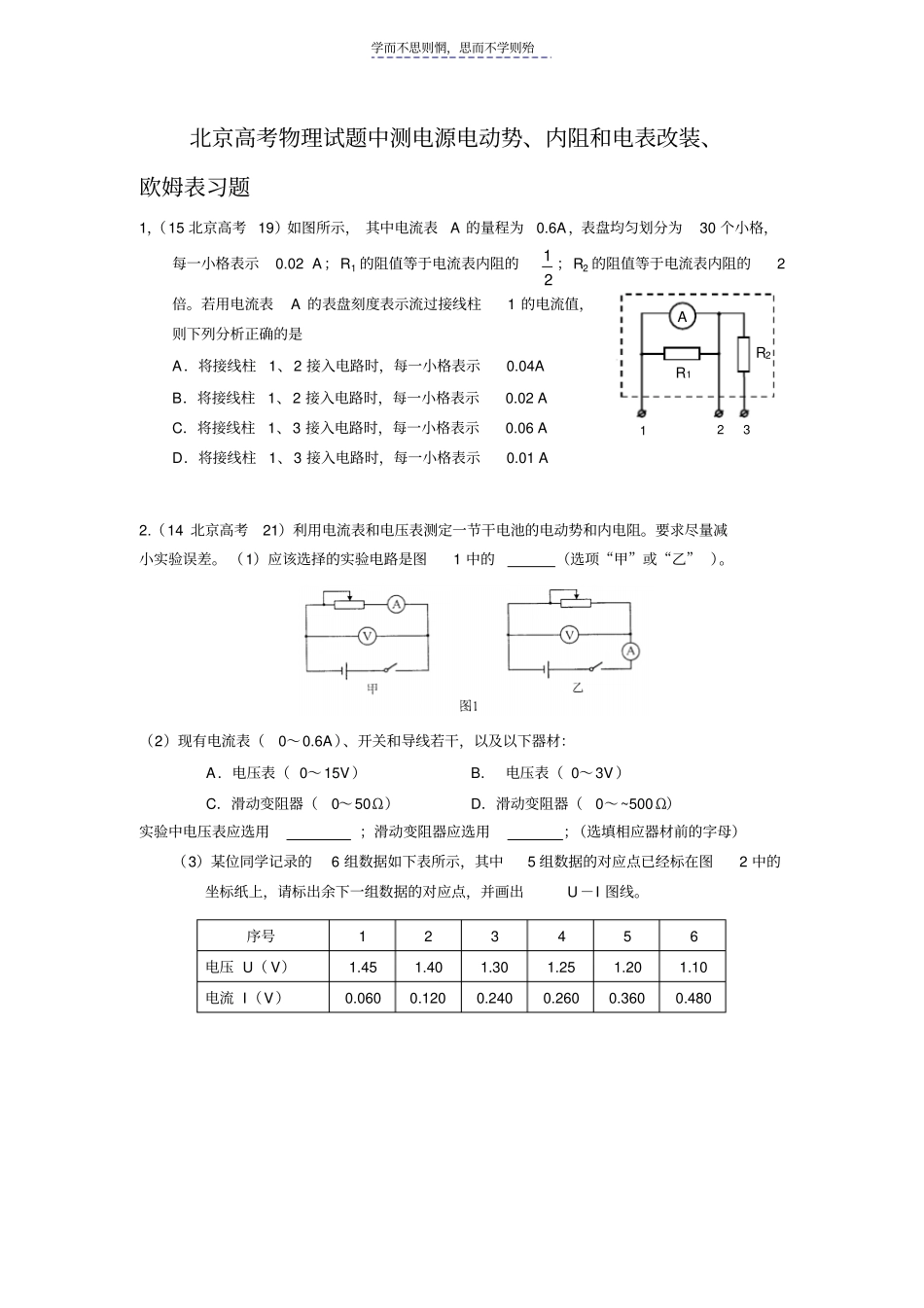

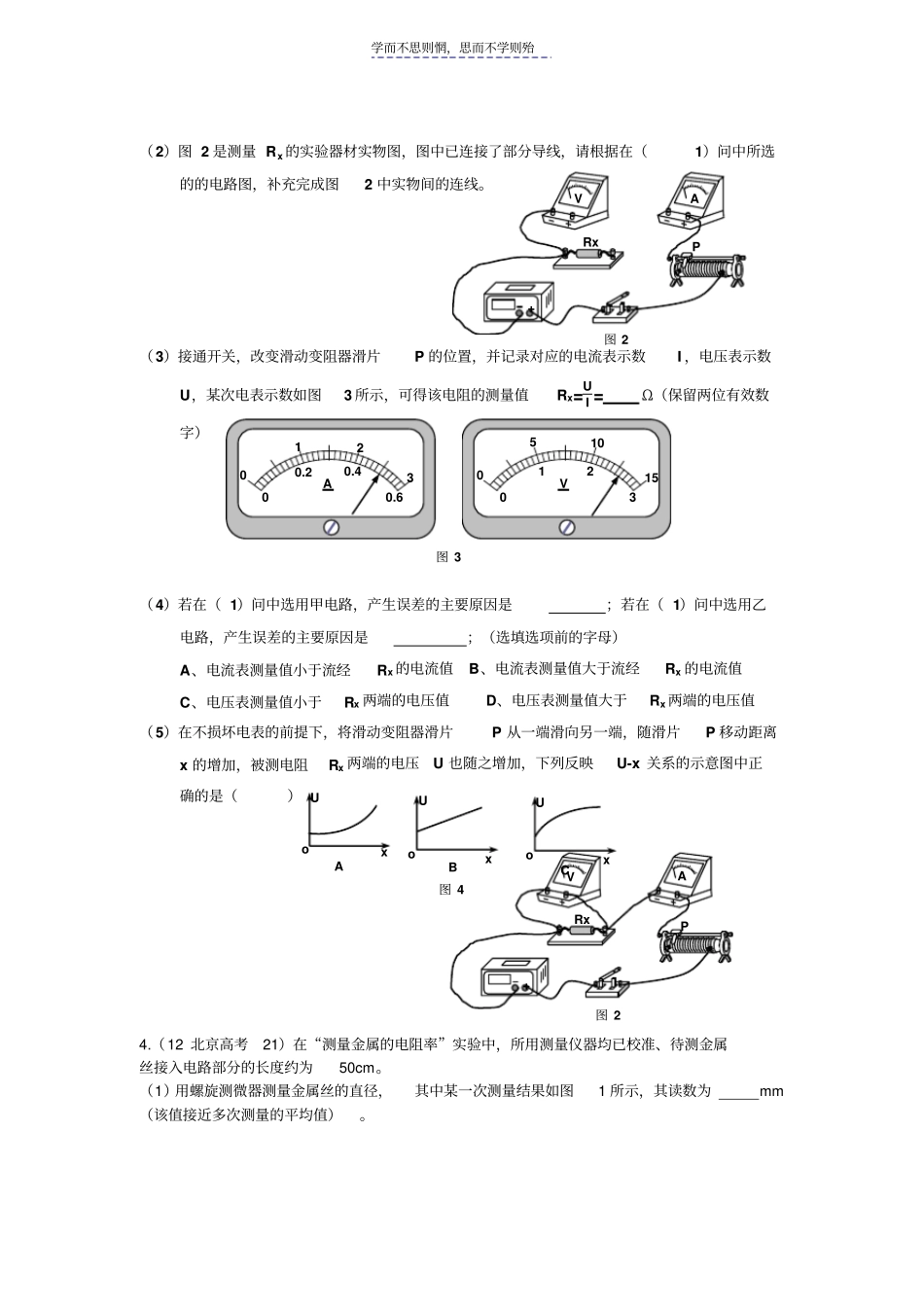

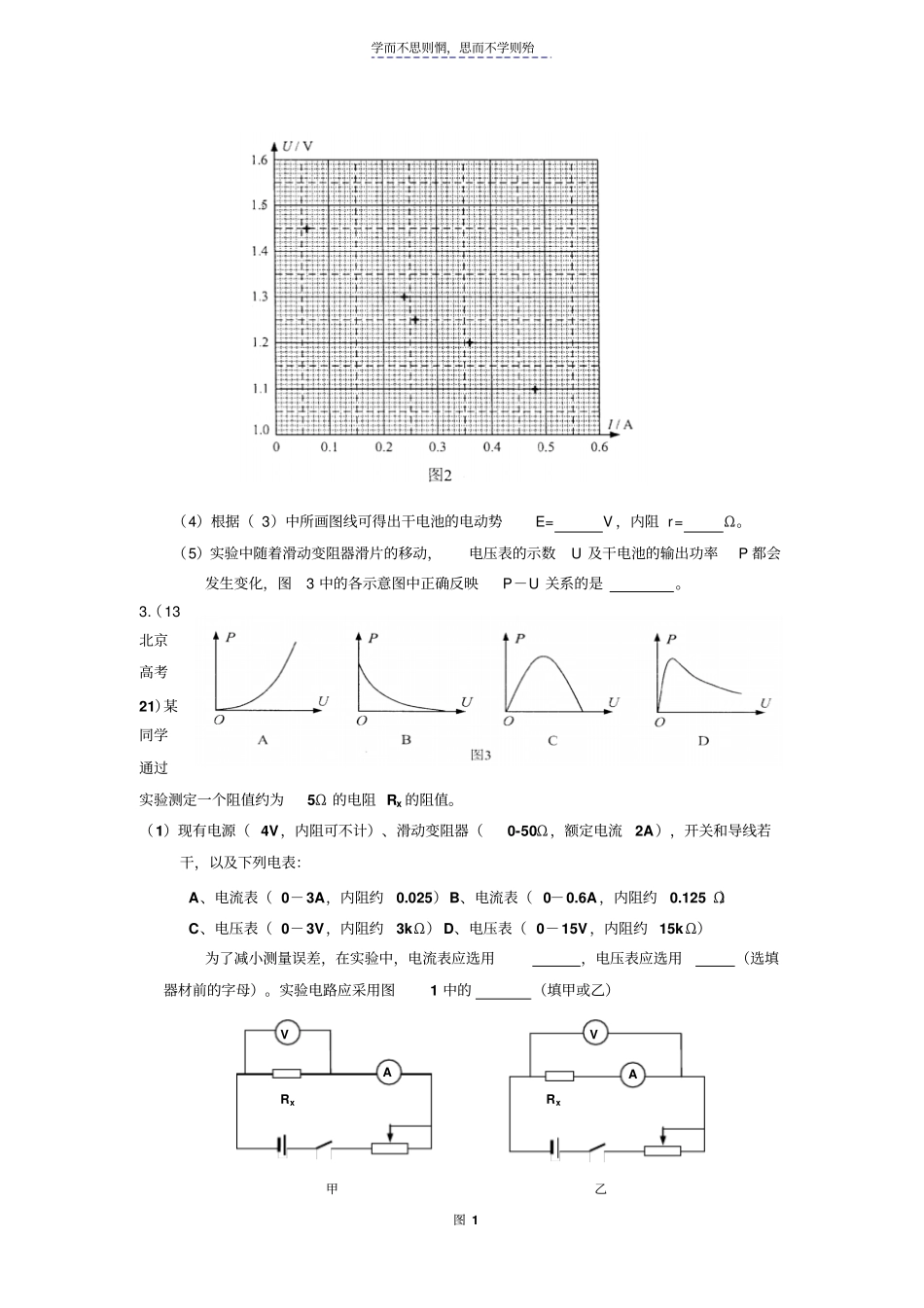

学而不思则惘，思而不学则殆北京高考物理试题中测电源电动势、内阻和电表改装、欧姆表习题1，（15北京高考19）如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的21；R2的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是A．将接线柱1、2接入电路时，每一小格表示0.04AB．将接线柱1、2接入电路时，每一小格表示0.02AC．将接线柱1、3接入电路时，每一小格表示0.06AD．将接线柱1、3接入电路时，每一小格表示0.01A2.（14北京高考21）利用电流表和电压表测定一节干电池的电动势和内电阻。要求尽量减小实验误差。（1）应该选择的实验电路是图1中的（选项“甲”或“乙”）。（2）现有电流表（0～0.6A）、开关和导线若干，以及以下器材：A．电压表（0～15V）B．电压表（0～3V）C．滑动变阻器（0～50Ω）D．滑动变阻器（0～~500Ω）实验中电压表应选用；滑动变阻器应选用；（选填相应器材前的字母）（3）某位同学记录的6组数据如下表所示，其中5组数据的对应点已经标在图2中的坐标纸上，请标出余下一组数据的对应点，并画出U－I图线。序号123456电压U（V）1.451.401.301.251.201.10电流I（V）0.0600.1200.2400.2600.3600.480AR1R2123学而不思则惘，思而不学则殆（4）根据（3）中所画图线可得出干电池的电动势E=V，内阻r=Ω。（5）实验中随着滑动变阻器滑片的移动，电压表的示数U及干电池的输出功率P都会发生变化，图3中的各示意图中正确反映P－U关系的是。3.（13北京高考21）某同学通过实验测定一个阻值约为5Ω的电阻Rx的阻值。（1）现有电源（4V，内阻可不计）、滑动变阻器（0-50Ω，额定电流2A），开关和导线若干，以及下列电表：A、电流表（0－3A，内阻约0.025）B、电流表（0－0.6A，内阻约0.125Ω）C、电压表（0－3V，内阻约3kΩ）D、电压表（0－15V，内阻约15kΩ）为了减小测量误差，在实验中，电流表应选用，电压表应选用（选填器材前的字母）。实验电路应采用图1中的（填甲或乙）AVAV甲RxRx乙图1学而不思则惘，思而不学则殆（2）图2是测量Rx的实验器材实物图，图中已连接了部分导线，请根据在（1）问中所选的的电路图，补充完成图2中实物间的连线。（3）接通开关，改变滑动变阻器滑片P的位置，并记录对应的电流表示数I，电压表示数U，某次电表示数如图3所示，可得该电阻的测量值Rx=UI=Ω（保留两位有效数字）（4）若在（1）问中选用甲电路，产生误差的主要原因是；若在（1）问中选用乙电路，产生误差的主要原因是；（选填选项前的字母）A、电流表测量值小于流经Rx的电流值B、电流表测量值大于流经Rx的电流值C、电压表测量值小于Rx两端的电压值D、电压表测量值大于Rx两端的电压值（5）在不损坏电表的前提下，将滑动变阻器滑片P从一端滑向另一端，随滑片P移动距离x的增加，被测电阻Rx两端的电压U也随之增加，下列反映U-x关系的示意图中正确的是（）4.（12北京高考21）在“测量金属的电阻率”实验中，所用测量仪器均已校准、待测金属丝接入电路部分的长度约为50cm。（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数为mm（该值接近多次测量的平均值）。ABUoxCUoxUox图4P图2V+ARx图3A012300.20.40.6V0510150123P图2V+ARx学而不思则惘，思而不学则殆（2）用伏安法测金属丝的电阻xR。实验所用器材为：电池组（电动势3V，内阻约1Ω）、电流表（内阻约0.1Ω）、电压表（内阻约3KΩ）、滑动变阻器（0~20Ω，额定电流2A），开关、导线若干。某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：次数1234567U/V0.100.300.701.001.501.702.30I/A0.0200.0600.1600.2200.3400.4600.520由以上实验数据可知，他们测量xR是采用图2中的图（选填“甲”或“乙”）。图2（3）图3是测量xR的实验器材实物图，图中已连接了部分导线，滑动变阻器滑片P置于变阻器的一端。请根据（2）所选的电路图，补充完图3中实物间的连线，并使开关闭合瞬间，电压表或电流表不至于被烧坏。（4）这个小组的同学在坐标纸上建立U、I坐标系，如图4所示，图中已标出了与测量数据对应的...
