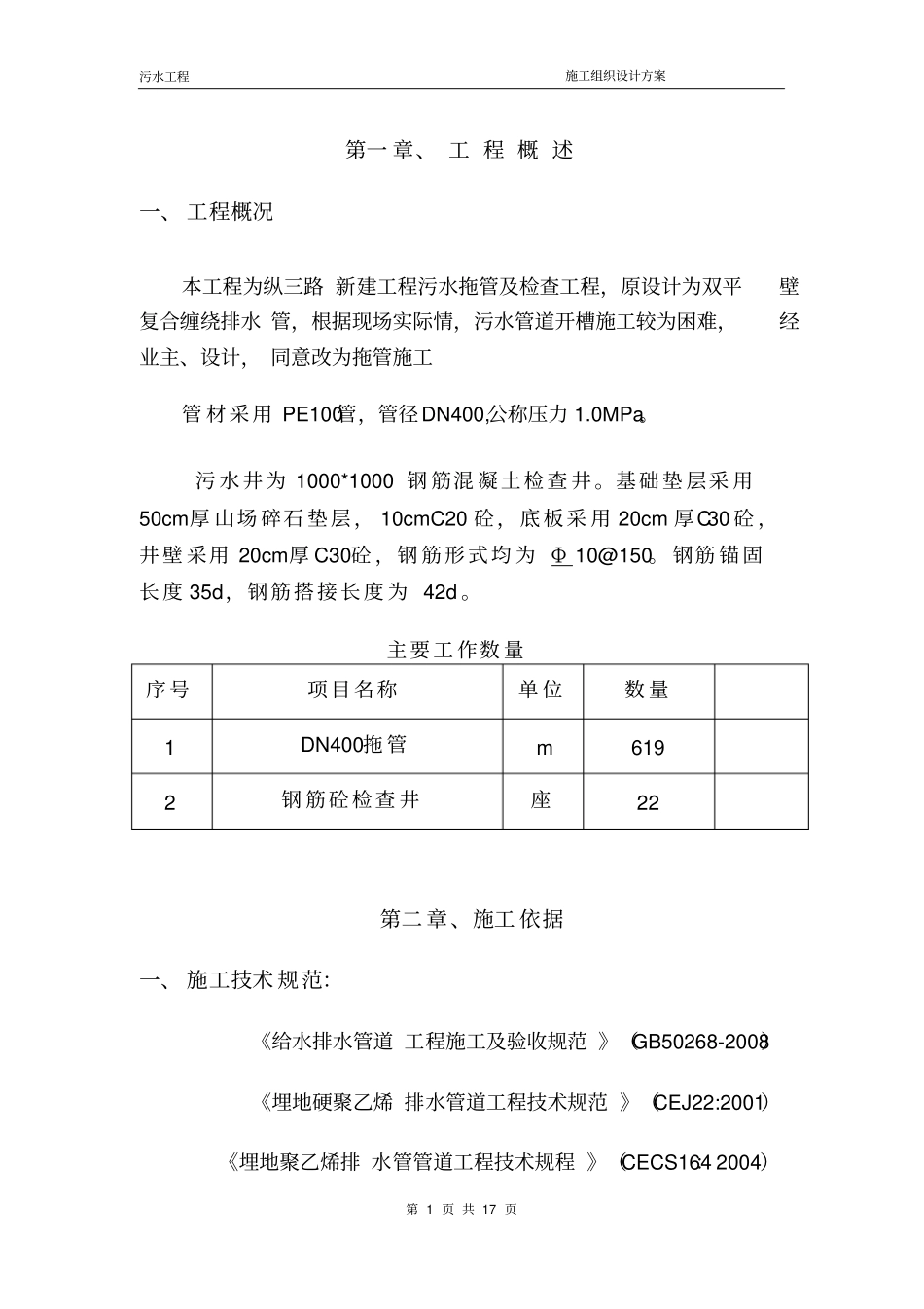

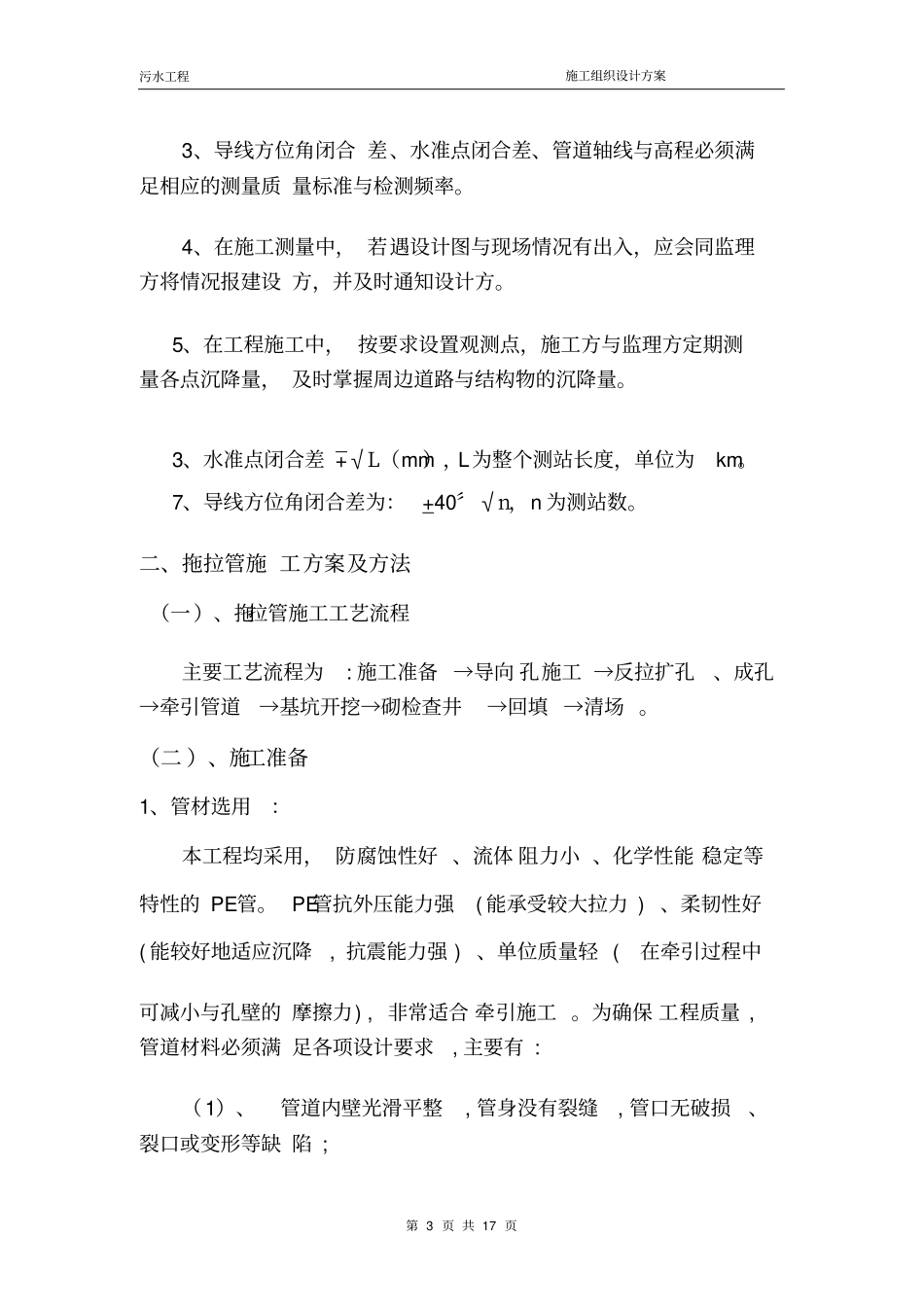

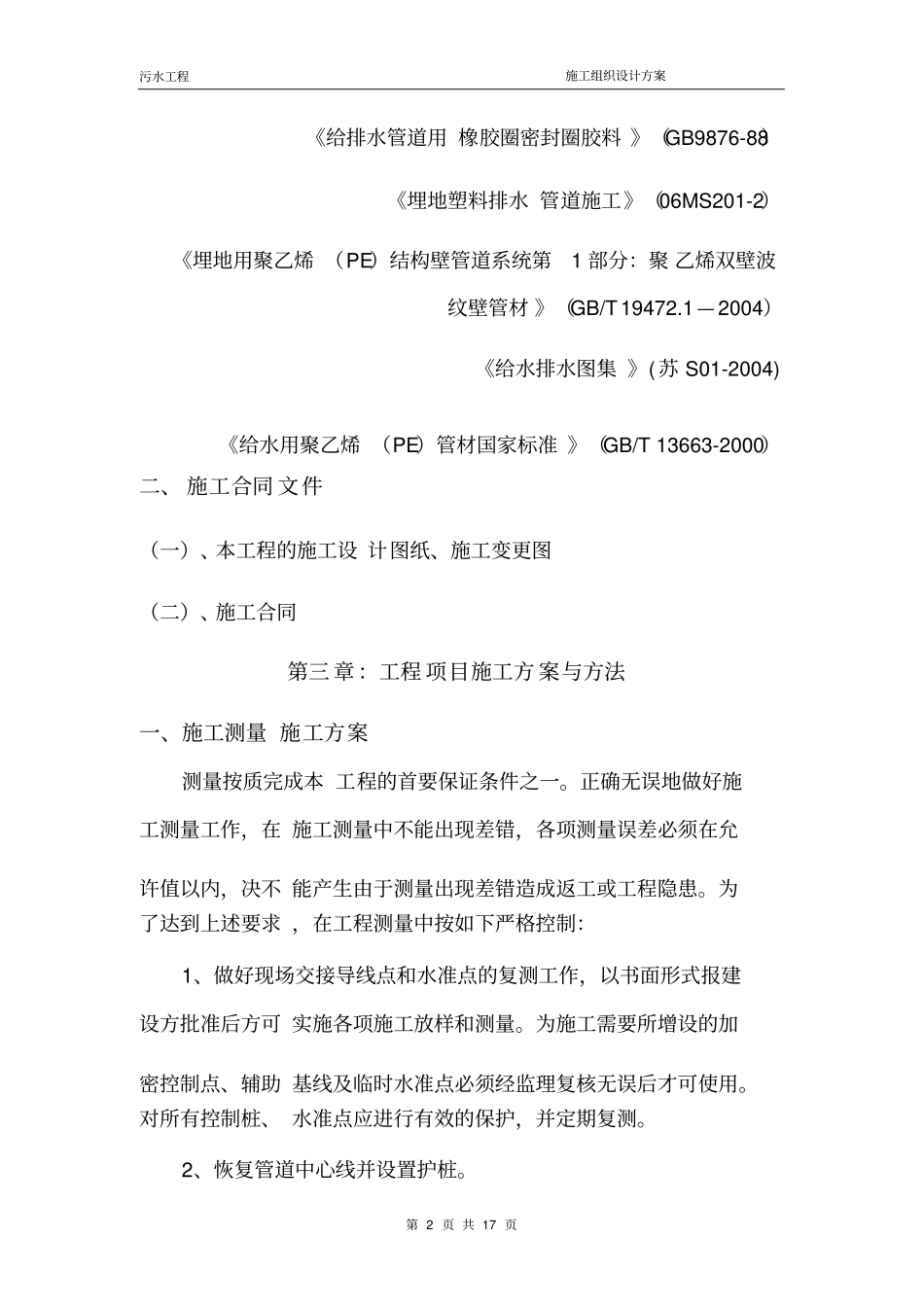

污水工程一、工程概况施工组织设计方案第一章、工程概述本工程为纵三路新建工程污水拖管及检查工程，原设计为双平壁复合缠绕排水管，根据现场实际情，污水管道开槽施工较为困难，经业主、设计，同意改为拖管施工管材采用PE100管，管径DN400,公称压力1.0MPa。污水井为1000*1000钢筋混凝土检查井。基础垫层采用50cm厚山场碎石垫层，10cmC20砼，底板采用20cm厚C30砼，井壁采用20cm厚C30砼，钢筋形式均为Φ10@150。钢筋锚固长度35d，钢筋搭接长度为42d。主要工作数量序号项目名称单位数量1DN400拖管m6192钢筋砼检查井座22第二章、施工依据一、施工技术规范：《给水排水管道工程施工及验收规范》（GB50268-2008）《埋地硬聚乙烯排水管道工程技术规范》（CEJ22:2001）《埋地聚乙烯排水管管道工程技术规程》（CECS164：2004）第1页共17页污水工程施工组织设计方案《给排水管道用橡胶圈密封圈胶料》（GB9876-88）《埋地塑料排水管道施工》（06MS201-2）《埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹壁管材》（GB/T19472.1—2004）《给水排水图集》(苏S01-2004)《给水用聚乙烯（PE）管材国家标准》（GB/T13663-2000）二、施工合同文件（一）、本工程的施工设计图纸、施工变更图（二）、施工合同第三章：工程项目施工方案与方法一、施工测量施工方案测量按质完成本工程的首要保证条件之一。正确无误地做好施工测量工作，在施工测量中不能出现差错，各项测量误差必须在允许值以内，决不能产生由于测量出现差错造成返工或工程隐患。为了达到上述要求，在工程测量中按如下严格控制：1、做好现场交接导线点和水准点的复测工作，以书面形式报建设方批准后方可实施各项施工放样和测量。为施工需要所增设的加密控制点、辅助基线及临时水准点必须经监理复核无误后才可使用。对所有控制桩、水准点应进行有效的保护，并定期复测。2、恢复管道中心线并设置护桩。第2页共17页污水工程施工组织设计方案3、导线方位角闭合差、水准点闭合差、管道轴线与高程必须满足相应的测量质量标准与检测频率。4、在施工测量中，若遇设计图与现场情况有出入，应会同监理方将情况报建设方，并及时通知设计方。5、在工程施工中，按要求设置观测点，施工方与监理方定期测量各点沉降量，及时掌握周边道路与结构物的沉降量。3、水准点闭合差+√L（mm），L为整个测站长度，单位为km。7、导线方位角闭合差为：+40〞√n，n为测站数。二、拖拉管施工方案及方法（一）、拖拉管施工工艺流程主要工艺流程为:施工准备→导向孔施工→反拉扩孔、成孔→牵引管道→基坑开挖→砌检查井→回填→清场。（二）、施工准备1、管材选用：本工程均采用，防腐蚀性好、流体阻力小、化学性能稳定等特性的PE管。PE管抗外压能力强(能承受较大拉力)、柔韧性好(能较好地适应沉降,抗震能力强)、单位质量轻(在牵引过程中可减小与孔壁的摩擦力),非常适合牵引施工。为确保工程质量,管道材料必须满足各项设计要求,主要有:（1）、管道内壁光滑平整,管身没有裂缝,管口无破损、裂口或变形等缺陷;第3页共17页污水工程施工组织设计方案（2）、管道的端面应平整(与管的轴线垂直),轴向不得有明显的弯曲,管道插口外径、承口内径的尺寸及圆度应满足要求;（3）、管材内压强度及环刚度应满足设计要求;2、施工投入的主要物资、机具：（1）、定向钻机的选择：工程中采用的定向钻机为（60P45A）（深圳钻通机电设备开发有限公司制造），其最大回拖力均为250kN,远大于管与土体之间的摩擦力,满足要求。60P45A主要技术参数动力Kw125最大输出扭矩Nm8000钻机回拖力kN250钻进给进力kN250输出转速r.p.m0-130入射角。8-30泥浆泵最大排量L/min250泥浆最高压力Mpa8钻杆规格mmφ73x3000挤压式扩孔器mmΦ260-880切捎式扩孔器mmφ320-920流道式扩孔器mmφ300-700主机外型尺寸mm5500x7100x3250第4页共17页污水工程施工组织设计方案60P45A型定向钻进非开挖铺管钻机采用高强度橡胶履带底盘，动力站和钻机一体化结构，移动方便，机动性强。钻机动力选用康明斯柴油机，动力充沛，性能稳定可靠。动力头采用双马达驱动，回转平稳，扭矩大。动力头设有卸扣自行浮动机构，以减少对钻杆...
