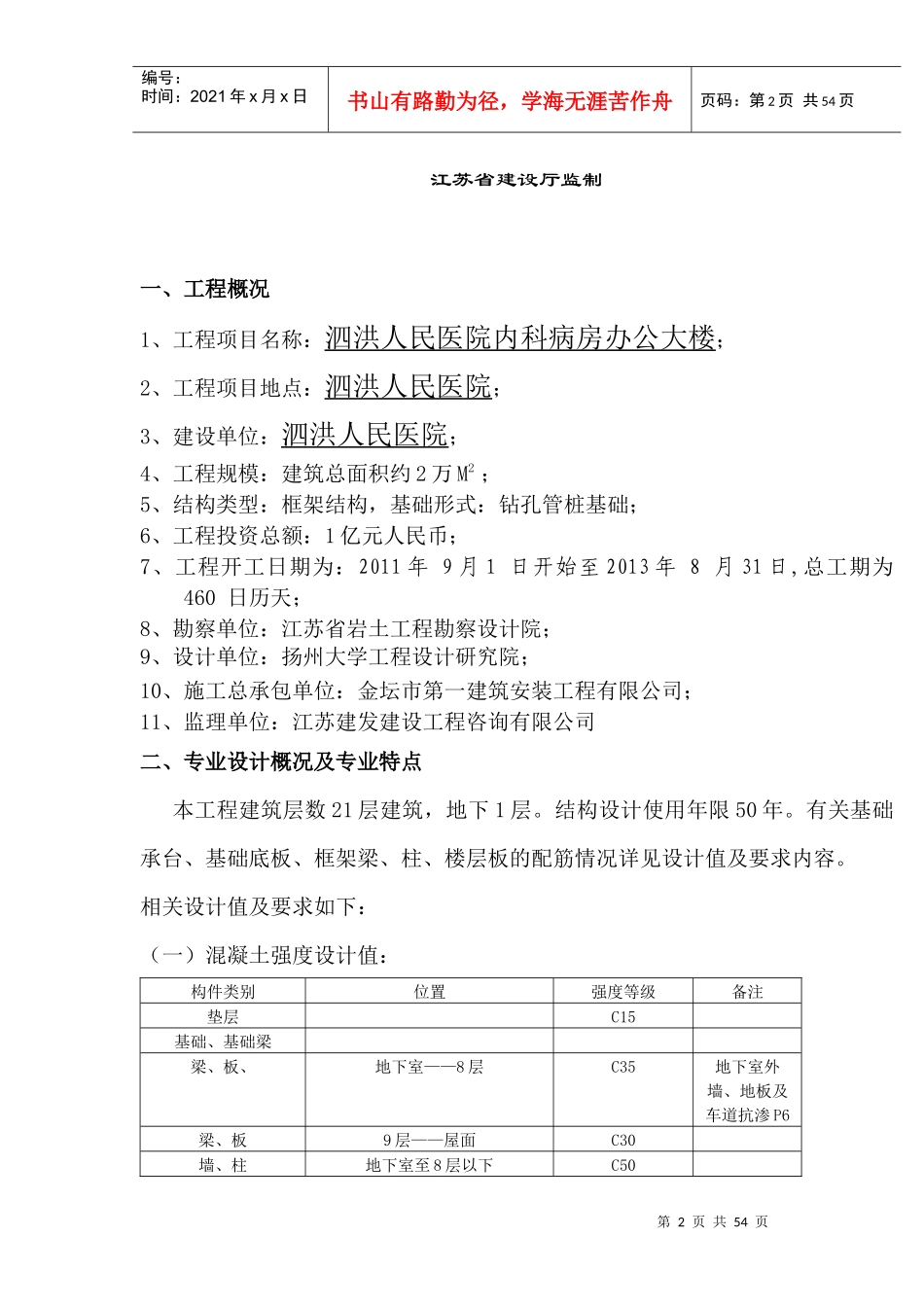

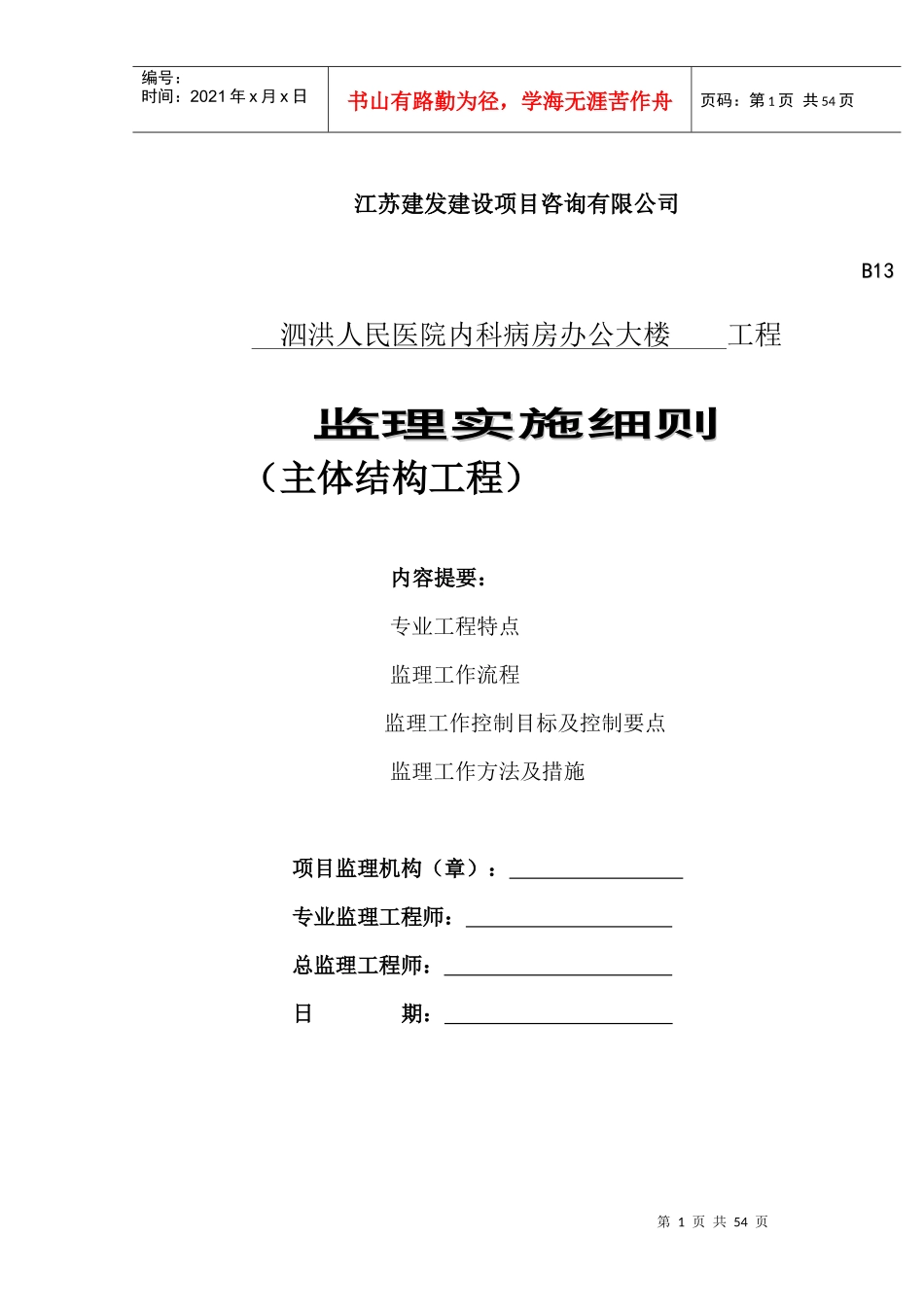

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页江苏建发建设项目咨询有限公司B13B13泗洪人民医院内科病房办公大楼工程监理实施细则监理实施细则（主体结构工程）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页江苏省建设厅监制一、工程概况1、工程项目名称：泗洪人民医院内科病房办公大楼；2、工程项目地点：泗洪人民医院；3、建设单位：泗洪人民医院；4、工程规模：建筑总面积约2万M2；5、结构类型：框架结构，基础形式：钻孔管桩基础；6、工程投资总额：1亿元人民币；7、工程开工日期为：2011年9月1日开始至2013年8月31日,总工期为460日历天；8、勘察单位：江苏省岩土工程勘察设计院；9、设计单位：扬州大学工程设计研究院；10、施工总承包单位：金坛市第一建筑安装工程有限公司；11、监理单位：江苏建发建设工程咨询有限公司二、专业设计概况及专业特点本工程建筑层数21层建筑，地下1层。结构设计使用年限50年。有关基础承台、基础底板、框架梁、柱、楼层板的配筋情况详见设计值及要求内容。相关设计值及要求如下：（一）混凝土强度设计值：构件类别位置强度等级备注垫层C15基础、基础梁梁、板、地下室——8层C35地下室外墙、地板及车道抗渗P6梁、板9层——屋面C30墙、柱地下室至8层以下C50第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页墙、柱9层--15层C40墙、柱16层机房层C30（二）普通钢筋：热轧钢筋种类规格（Ф）强度设计值（Mpa）备注HPB2356、8210HRB4008、10、12、14、16、18、20、22、25、28360（三）钢筋保护层设计要求：（单位mm）环境类别板、墙、壳梁柱≦C20C25-C45≧C50≦C20C25-C45≧C50≦C20C25-C50≧C50一201515302525303030二a-2020-3030-3030b-2520-3530-3530注：各构件可以采用不低于混凝土强度等级的素混凝土垫块来控制主筋保护层厚度；当保护层厚度大于40mm时，应对保护层采取有效的防裂措施（内设Ø6@200单层钢筋网片）；预制钢筋混凝土受弯构件钢筋端点的保护层厚度不应小于10mm；板墙壳中分布钢筋的保护层厚度不应小于上表中相应数值减10mm，且不应小于10mm；梁柱中钢筋和构造钢筋的保护层厚度不应小于15mm。（四）普通钢筋锚固长度:（单位mm）Ft(Mpa)Fy(Mpa)C20C25C30C35C40备注210（HPB235）一、二级36d31d27d25d23d三级33d28d25d23d21d四级31d27d24d22d20d360（HRB400）一、二级53d(58d)46d(51d)41d(45d)27d(41d)34d(38d)三级49d(53d)42d(46d)37d(41d)34d(38d)31d(34d)四级46d(51d)40d(44d)36d(39d)33d(36d)30d(33d)注：表中的一级、二级、三级为抗震等级，非抗震结构的锚固长度取值同四级抗震结构；本工程为：框架3级，抗震墙2级。第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页（五）钢筋的连接1、本工程的抗震连接要求，梁柱主筋直径大于22时采用机械连接或焊接接头。2、施工中采用搭接连接时钢筋绑扎接头连接区段的长度为1.3倍的搭接长度，凡搭接接头中点位于该连接区段长度内的搭接接头均属同一连接接头。3、纵向受拉钢筋绑扎接头的搭接长度位于同一连接区段内钢筋搭接接头面积百分率为25%、50%、100%应符合下面的规定，且任何情况下不应小于300mm。4、机械连接与焊接接头应相互错开，其连接区段长度均为35d，位于同一连接区段内的纵向受力钢筋接头面积百分率均不宜大于50%。纵向受压钢筋的接头百分率可不受限制。Ft(Mpa)Fy(Mpa)C20C25C30C35C40—C50备注210（HPB235）一、二级43d、50d、58d37d、43d、50d32d、38d、43d30d、35d、40d28d、32d、37d三级40d、46d、53d34d、39d、45d30d、35d、40d28d、32d、37d25d、29d、34d四级37d、43d、50d32d、38d、43d29d、34d、38d26d、31d、35d24d、28d、32d360（HRB400）一、二级64d、74d、85d55d、64d、74d49d、57d、66d44d、52d、59d41d、48d、54d三级59d、69...
